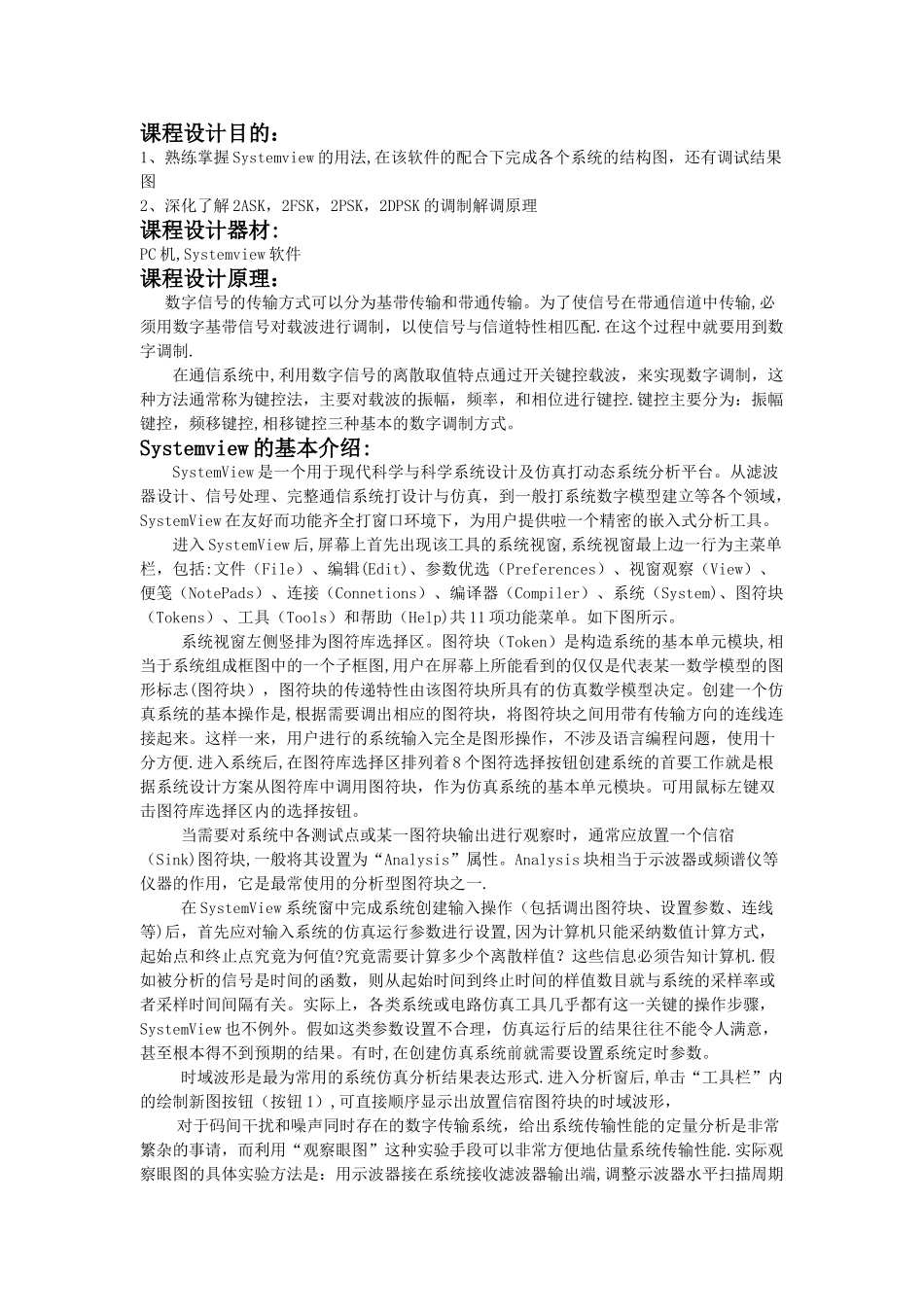

基于Systemview的数字频带传输系统的仿真_第1页
1/7

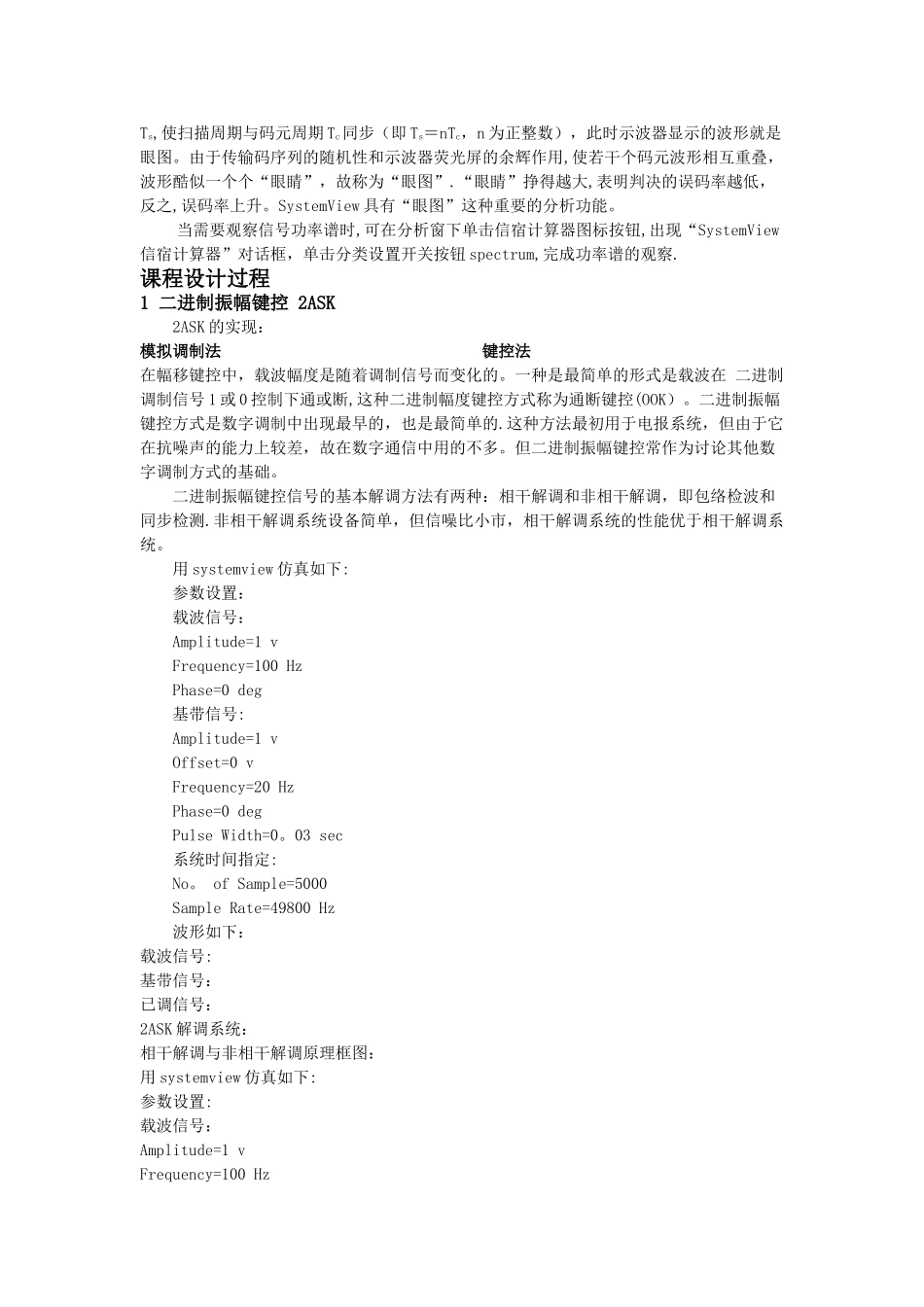

基于Systemview的数字频带传输系统的仿真_第2页
2/7

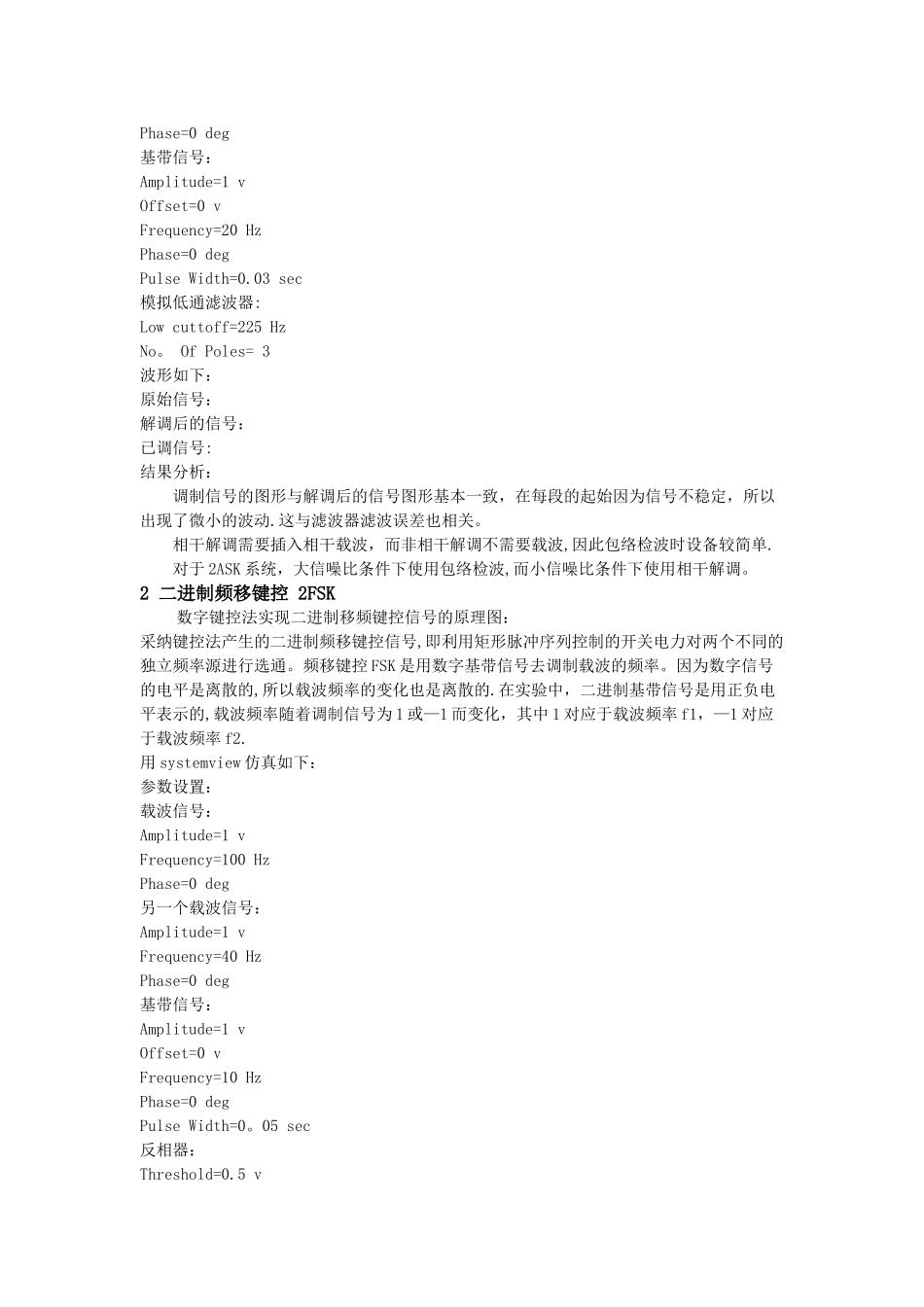

基于Systemview的数字频带传输系统的仿真_第3页
3/7
课程设计目的:1、熟练掌握 Systemview 的用法,在该软件的配合下完成各个系统的结构图,还有调试结果图2、深化了解 2ASK,2FSK,2PSK,2DPSK 的调制解调原理课程设计器材:PC 机,Systemview 软件课程设计原理:数字信号的传输方式可以分为基带传输和带通传输。为了使信号在带通信道中传输,必须用数字基带信号对载波进行调制,以使信号与信道特性相匹配.在这个过程中就要用到数字调制. 在通信系统中,利用数字信号的离散取值特点通过开关键控载波,来实现数字调制,这种方法通常称为键控法,主要对载波的振幅,频率,和相位进行键控.键控主要分为:振幅键控,频移键控,相移键控三种基本的数字调制方式。Systemview 的基本介绍:SystemView 是一个用于现代科学与科学系统设计及仿真打动态系统分析平台。从滤波器设计、信号处理、完整通信系统打设计与仿真,到一般打系统数字模型建立等各个领域,SystemView 在友好而功能齐全打窗口环境下,为用户提供啦一个精密的嵌入式分析工具。进入 SystemView 后,屏幕上首先出现该工具的系统视窗,系统视窗最上边一行为主菜单栏,包括:文件(File)、编辑(Edit)、参数优选(Preferences)、视窗观察(View)、便笺(NotePads)、连接(Connetions)、编译器(Compiler)、系统(System)、图符块(Tokens)、工具(Tools)和帮助(Help)共 11 项功能菜单。如下图所示。 系统视窗左侧竖排为图符库选择区。图符块(Token)是构造系统的基本单元模块,相当于系统组成框图中的一个子框图,用户在屏幕上所能看到的仅仅是代表某一数学模型的图形标志(图符块),图符块的传递特性由该图符块所具有的仿真数学模型决定。创建一个仿真系统的基本操作是,根据需要调出相应的图符块,将图符块之间用带有传输方向的连线连接起来。这样一来,用户进行的系统输入完全是图形操作,不涉及语言编程问题,使用十分方便.进入系统后,在图符库选择区排列着 8 个图符选择按钮创建系统的首要工作就是根据系统设计方案从图符库中调用图符块,作为仿真系统的基本单元模块。可用鼠标左键双击图符库选择区内的选择按钮。 当需要对系统中各测试点或某一图符块输出进行观察时,通常应放置一个信宿(Sink)图符块,一般将其设置为“Analysis”属性。Analysis 块相当于示波器或频谱仪等仪器的作用,它是最常使用的分析型图符块之一. 在 SystemView 系统窗中完成系统创建输入操作(包括调出图符块、设置参数、连线等)后,首先应对输入...
