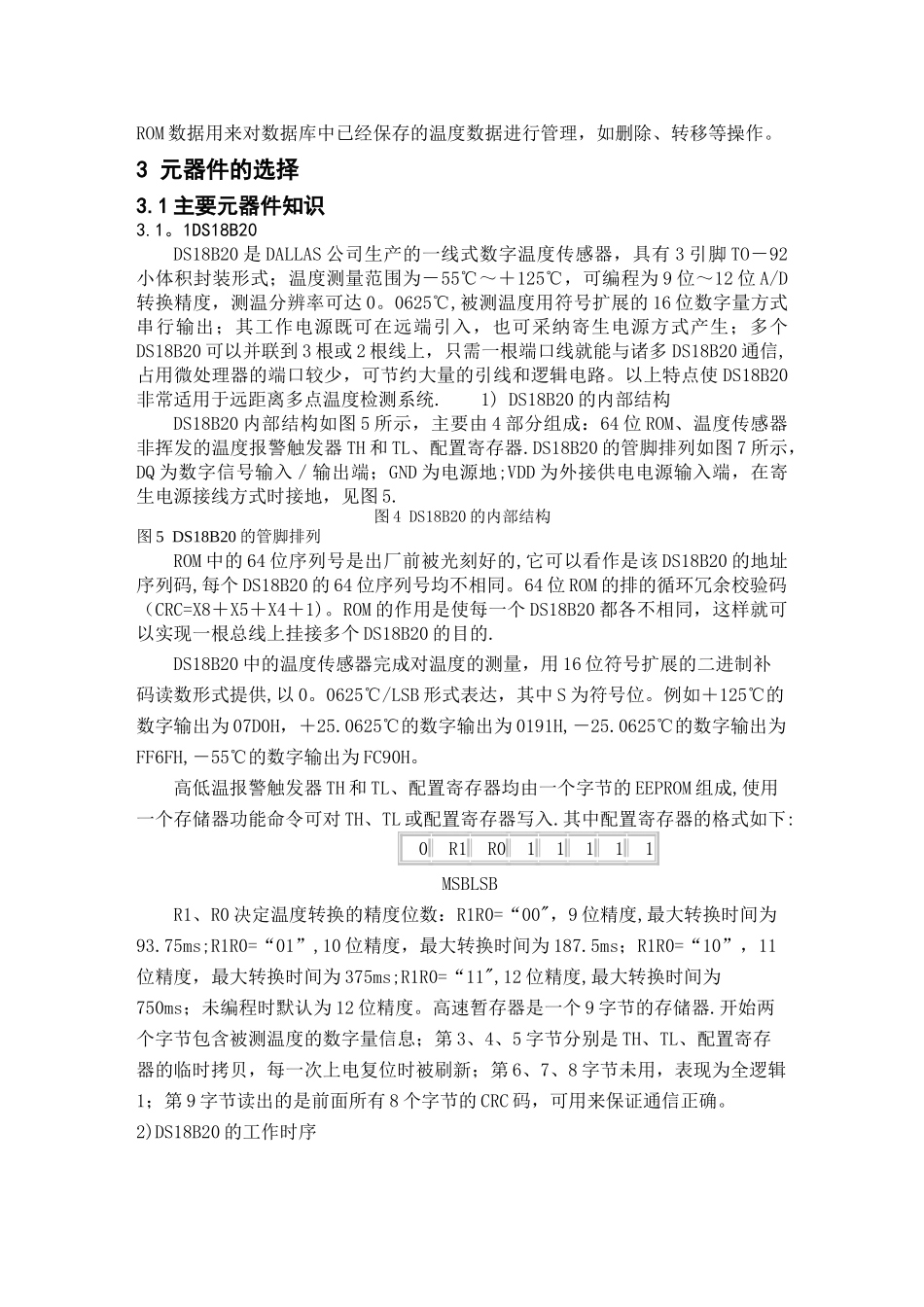

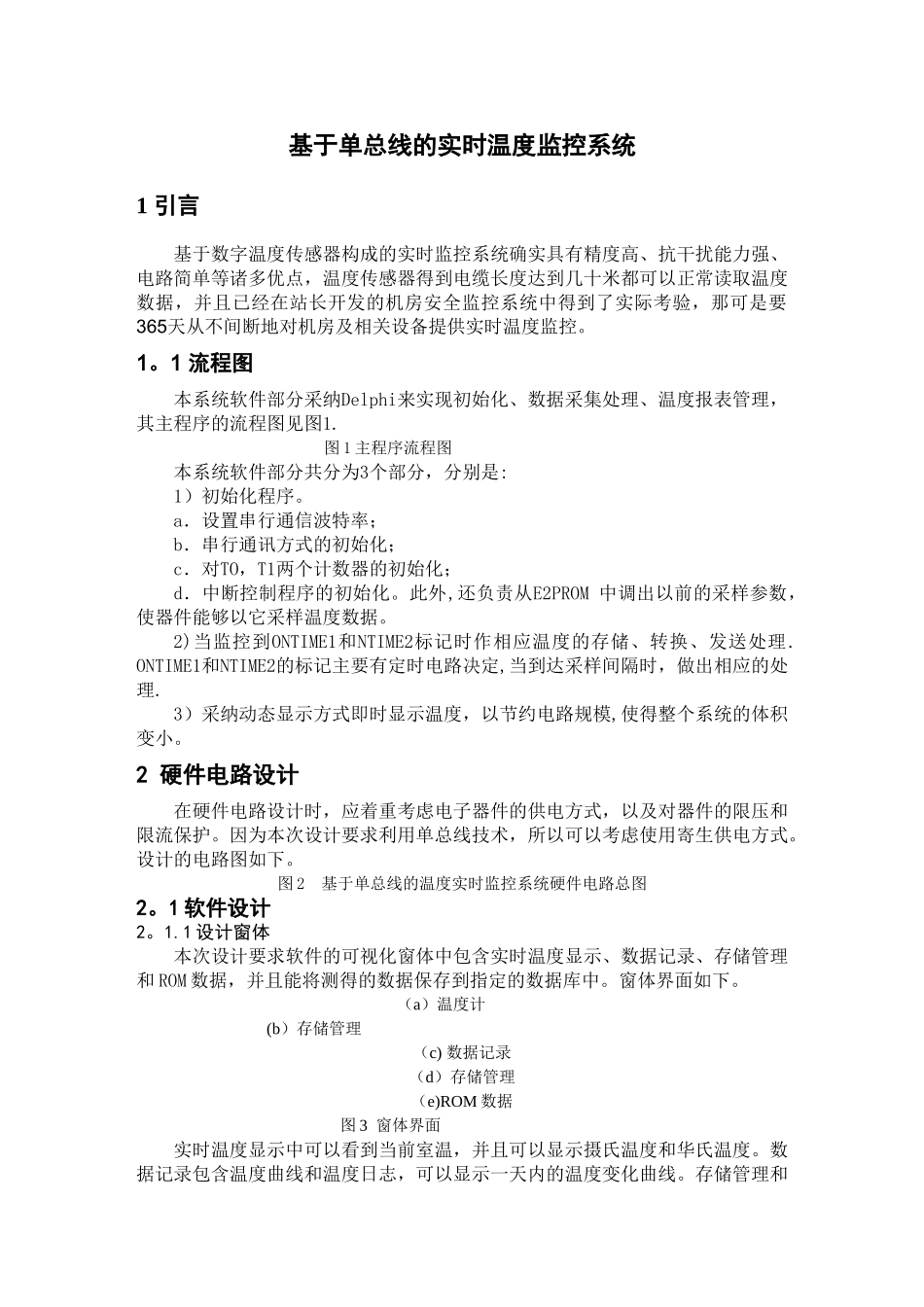

基于单总线的实时温度监控系统1 引言基于数字温度传感器构成的实时监控系统确实具有精度高、抗干扰能力强、电路简单等诸多优点，温度传感器得到电缆长度达到几十米都可以正常读取温度数据，并且已经在站长开发的机房安全监控系统中得到了实际考验，那可是要365天从不间断地对机房及相关设备提供实时温度监控。1。1 流程图本系统软件部分采纳Delphi来实现初始化、数据采集处理、温度报表管理，其主程序的流程图见图1.图 1 主程序流程图本系统软件部分共分为3个部分，分别是:1）初始化程序。a．设置串行通信波特率；b．串行通讯方式的初始化；c．对TO，T1两个计数器的初始化；d．中断控制程序的初始化。此外,还负责从E2PROM 中调出以前的采样参数，使器件能够以它采样温度数据。2)当监控到ONTIME1和NTIME2标记时作相应温度的存储、转换、发送处理.ONTIME1和NTIME2的标记主要有定时电路决定,当到达采样间隔时，做出相应的处理.3）采纳动态显示方式即时显示温度，以节约电路规模,使得整个系统的体积变小。2 硬件电路设计在硬件电路设计时，应着重考虑电子器件的供电方式，以及对器件的限压和限流保护。因为本次设计要求利用单总线技术，所以可以考虑使用寄生供电方式。设计的电路图如下。图 2 基于单总线的温度实时监控系统硬件电路总图2。1 软件设计2。1.1 设计窗体本次设计要求软件的可视化窗体中包含实时温度显示、数据记录、存储管理和 ROM 数据，并且能将测得的数据保存到指定的数据库中。窗体界面如下。（a）温度计 (b）存储管理（c) 数据记录（d）存储管理（e)ROM 数据图 3 窗体界面实时温度显示中可以看到当前室温，并且可以显示摄氏温度和华氏温度。数据记录包含温度曲线和温度日志，可以显示一天内的温度变化曲线。存储管理和ROM 数据用来对数据库中已经保存的温度数据进行管理，如删除、转移等操作。3 元器件的选择3.1 主要元器件知识3.1。1DS18B20DS18B20 是 DALLAS 公司生产的一线式数字温度传感器，具有 3 引脚 TO－92小体积封装形式；温度测量范围为－55℃～＋125℃，可编程为 9 位～12 位 A/D转换精度，测温分辨率可达 0。0625℃,被测温度用符号扩展的 16 位数字量方式串行输出；其工作电源既可在远端引入，也可采纳寄生电源方式产生；多个DS18B20 可以并联到 3 根或 2 根线上，只需一根端口线就能与诸多 DS18B20 通信,占用微处理器的端口较少，可节约大量的引线和逻辑电路。以上特点使 DS18...
