基于单片机的流量控制系统设计

基于单片机的流量控制系统设计_第1页
1/13
基于单片机的流量控制系统设计_第2页
2/13
基于单片机的流量控制系统设计_第3页
3/13

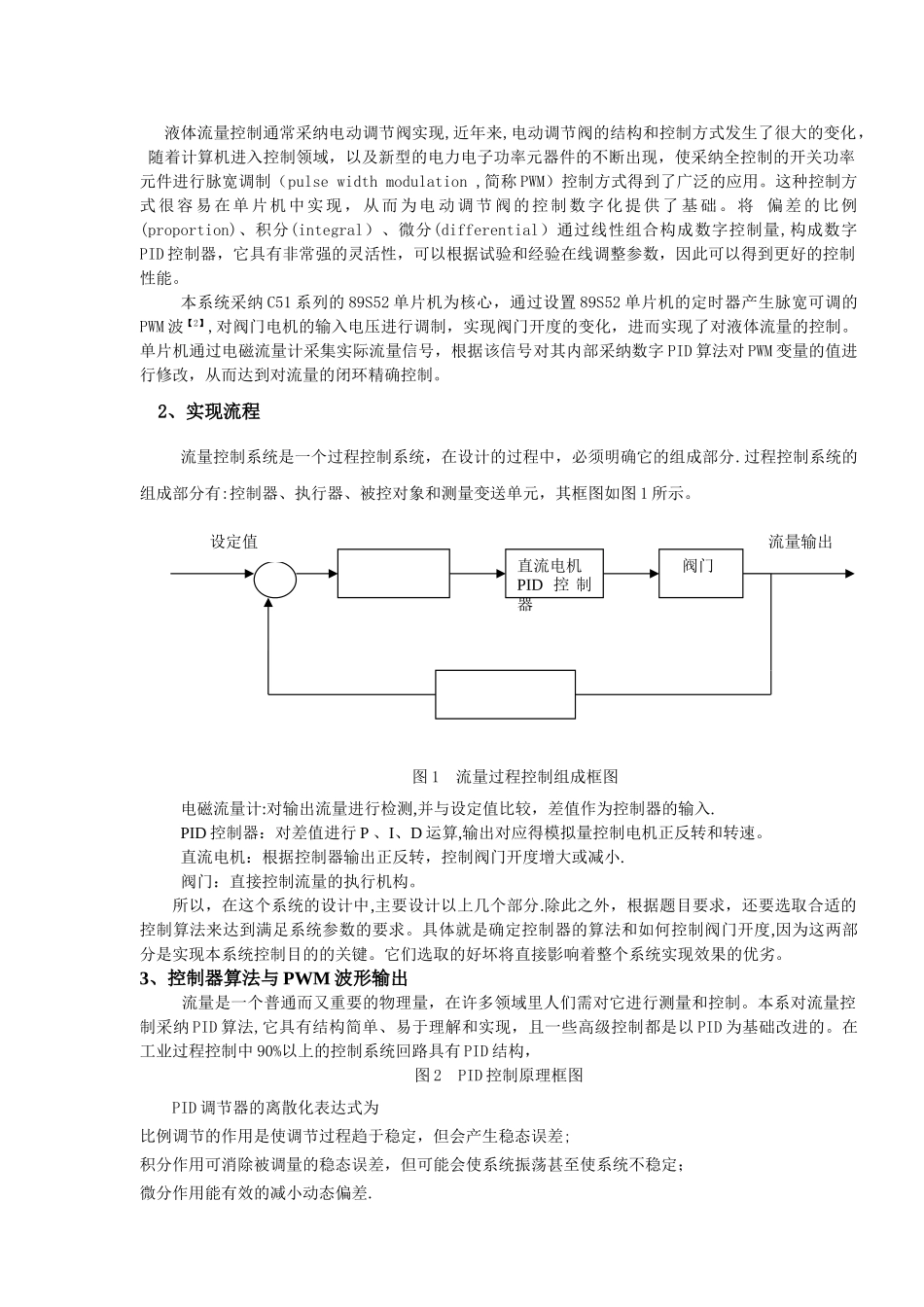

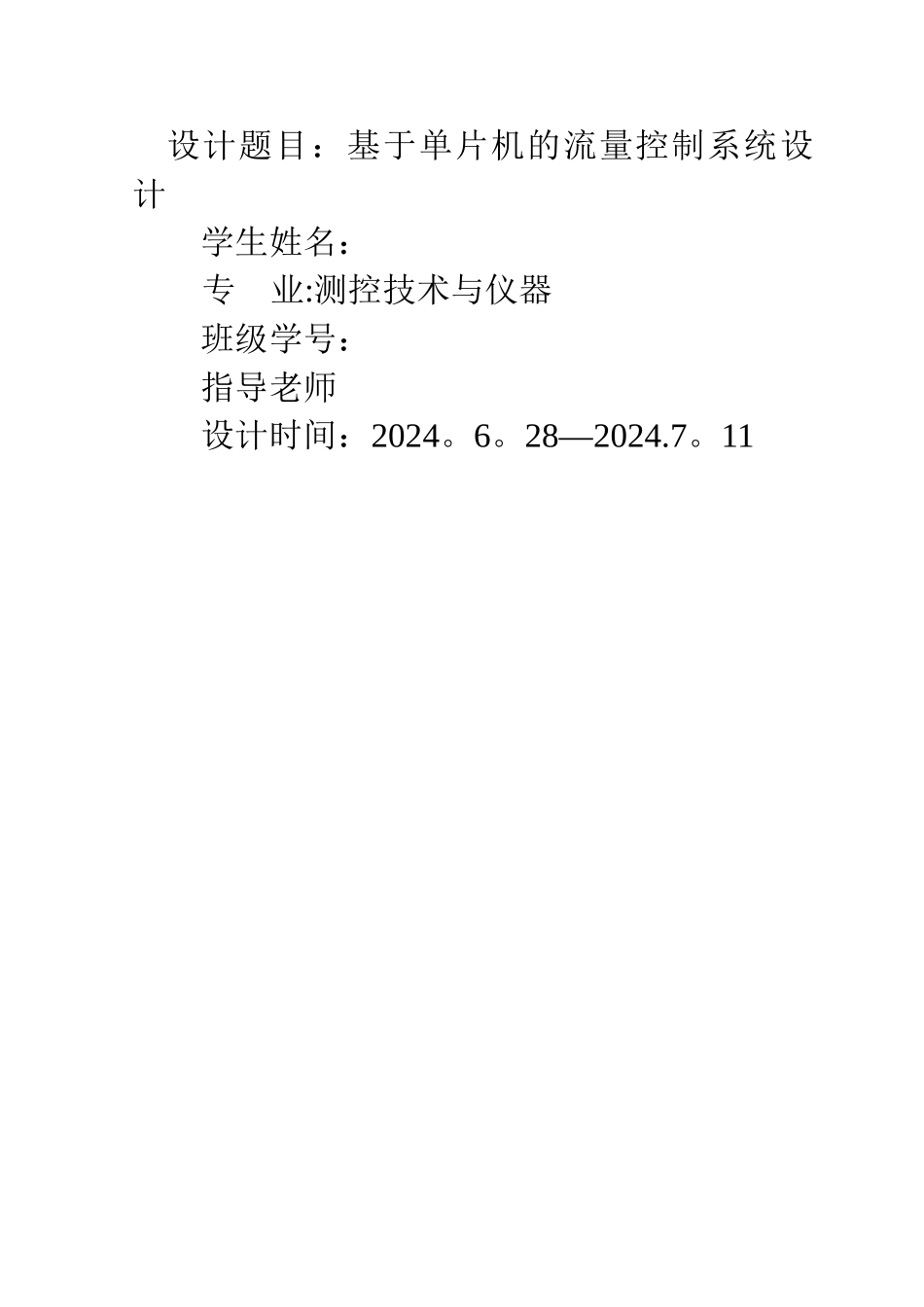

设计题目:基于单片机的流量控制系统设计学生姓名:专 业:测控技术与仪器班级学号:指导老师设计时间:2024。6。28—2024.7。11《过程控制系统》课程设计任务书专业 测控技术与仪器 班级 姓名设计题目:基于单片机的流量控制系统设计一、设计实验条件 过程控制系统实验室实验系统二、设计任务1、设计电磁流量计为流量传感器,单片机为核心流量控制系统。系统主要由水泵、水泵电机、流量传感器、电动阀门、阀门电机、单片机控制系统等组成。2、写出流量控制过程,绘制控制系统组成框图3、利用单片机对流量进行控制 (1)系统硬件电路设计 单片机采纳 89S52;设计键盘及显示电路,电机控制电路(可控硅,光电耦合器)。 (2)编制流量控制程序三、设计说明书的内容1、 设计题目与设计任务(设计任务书)2、 前言(绪论)(设计的目的、意义等)3、 主体设计部分4、 参考文献5、 结束语四、设计时间与设计时间安排1、设计时间: 2 周2、设计时间安排: 熟悉实验设备、实验、收集资料: 4 天 设计计算、绘制技术图纸: 4 天编写课程设计说明书: 5 天答辩: 1 天一 ,流量控制系统设计意义工业生产中过程控制是流量测量与仪表应用的一大领域,流量与温度、压力和物位一起统称为过程控制中的四大参数,人们通过这些参数对生产过程进行监视与控制。对流体流量进行正确测量和调节是保证生产过程安全经济运行、提高产品质量、降低物质消耗、提高经济效益、实现科学管理的基础。流量的检测和控制在化工、能源电力、冶金、石油等领域应用广泛。【1】在天然气工业蓬勃进展的现在,天然气的计量引起了人们的特别关注,因为在天然气的采集、处理、储存、运输和分配过程中,需要数以百万计的流量计,其中有些流量计涉及到的结算金额数字巨大,对测量和控制准确度和可靠性要求特别高.此外, 在环境保护领域,流量测量仪表也扮演着重要角色。人们为了控制大气污染,必须对污染大气的烟气以及其他温室气体排放量进行监测;废液和污水的排放,使地表水源和地下水源受到污染,人们必须对废液和污水进行处理,对排放量进行控制.于是数以百万计的烟气排放点和污水排放口都成了流量测量对象。同时在科学试验领域,需要大量的流量控制系统进行仿真与试验。流量计在现代农业、水利建设、生物工程、管道输送、航天航空、军事领域等也都有广泛的应用。二,系统方案1、方案整体思路液体流量控制通常采纳电动调节阀实现,近年来,电动调节阀的结构和控制方式发生了很...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

基于单片机的流量控制系统设计
