基于线性霍尔元件的位移传感器设计

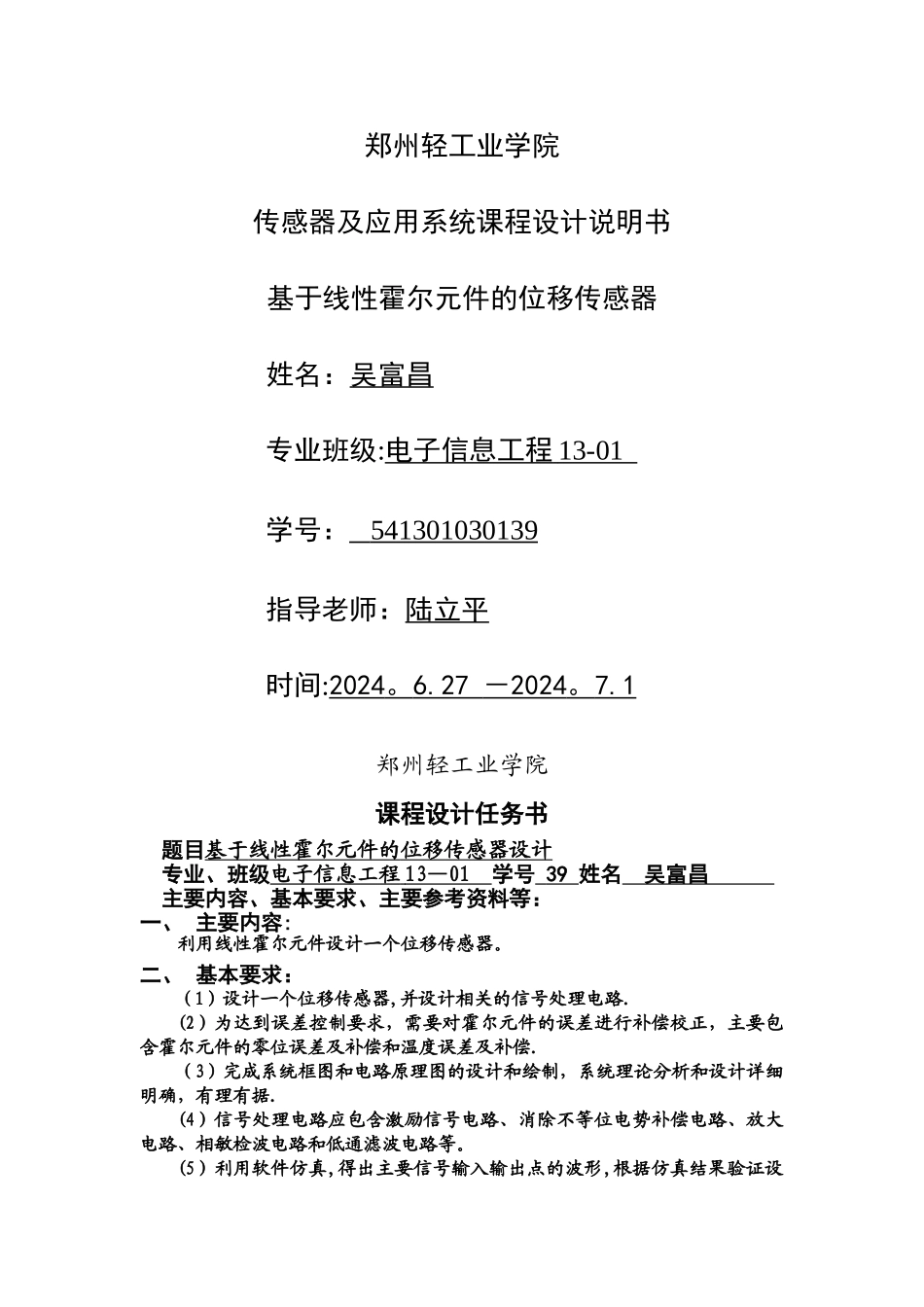

基于线性霍尔元件的位移传感器设计_第1页
1/12

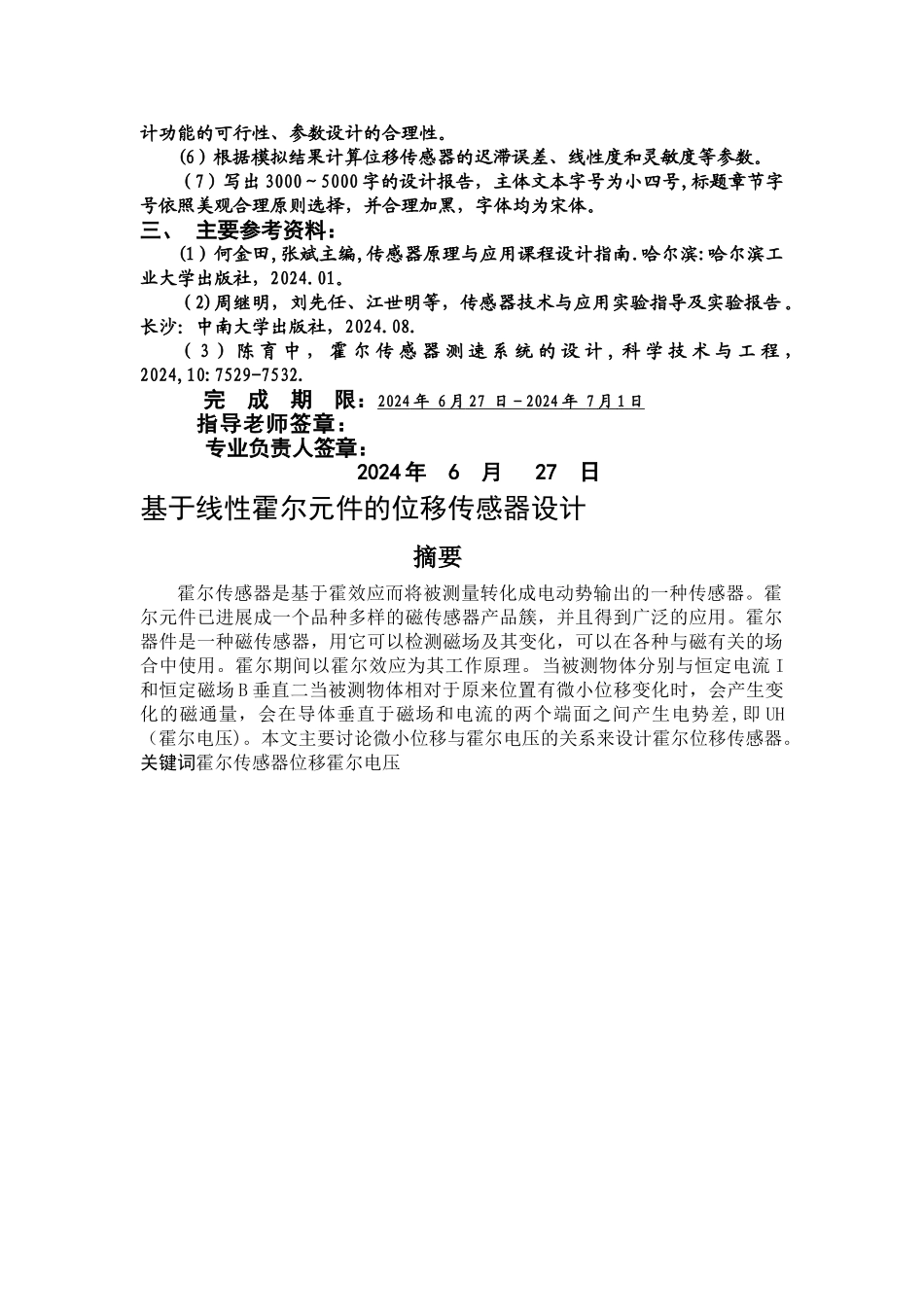

基于线性霍尔元件的位移传感器设计_第2页
2/12

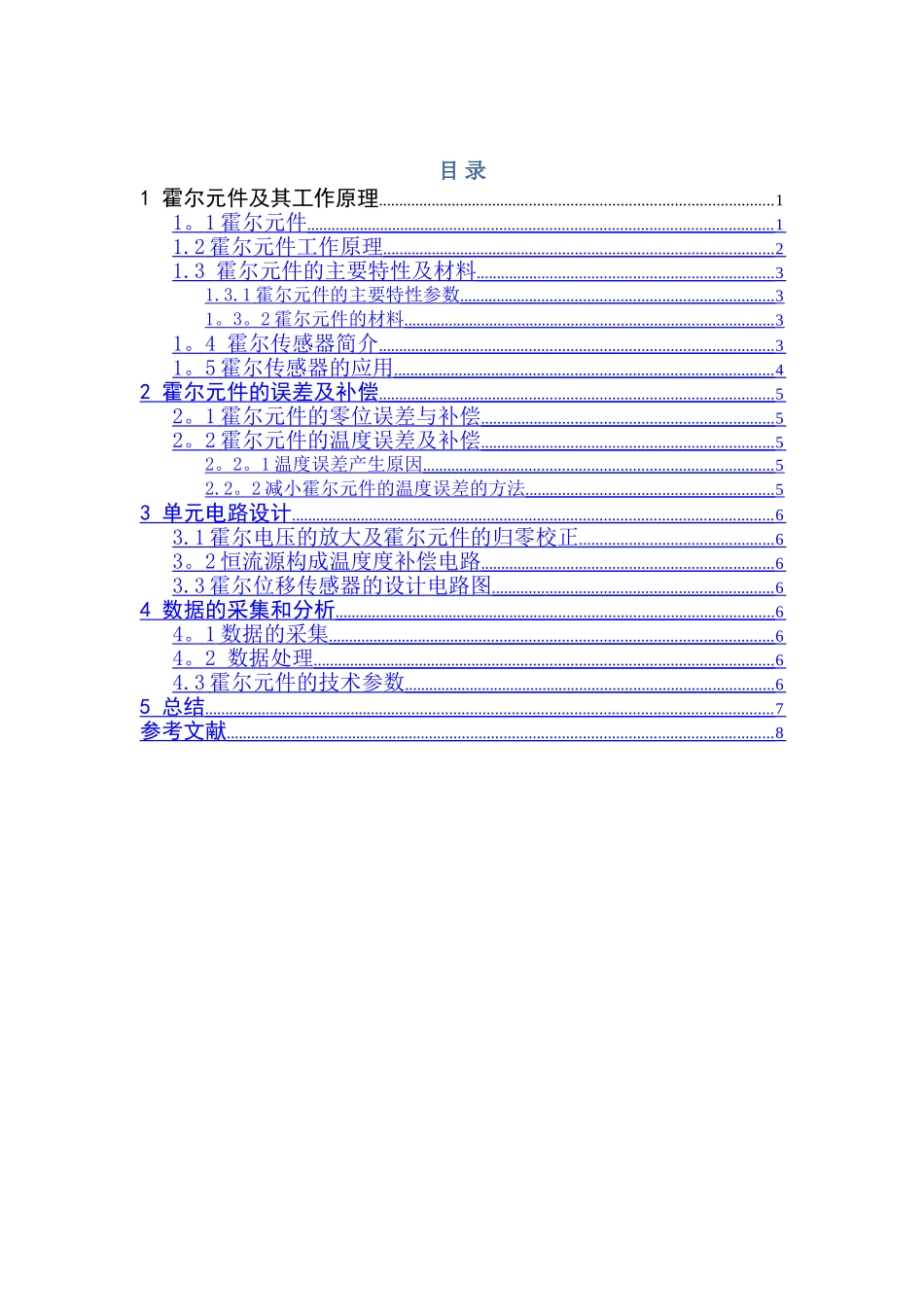

基于线性霍尔元件的位移传感器设计_第3页
3/12
郑州轻工业学院传感器及应用系统课程设计说明书基于线性霍尔元件的位移传感器姓名:吴富昌专业班级:电子信息工程 13-01 学号: 541301030139 指导老师:陆立平时间:2024 。 6.27 - 2024 。 7.1 郑州轻工业学院课程设计任务书题目基于 线性霍尔元件的 位移传感器 设计 专业、班级电子信息工程 13—01 学号 39 姓名 吴富昌 主要内容、基本要求、主要参考资料等:一、 主要内容:利用线性霍尔元件设计一个位移传感器。二、 基本要求:(1)设计一个位移传感器,并设计相关的信号处理电路.(2)为达到误差控制要求,需要对霍尔元件的误差进行补偿校正,主要包含霍尔元件的零位误差及补偿和温度误差及补偿.(3)完成系统框图和电路原理图的设计和绘制,系统理论分析和设计详细明确,有理有据.(4)信号处理电路应包含激励信号电路、消除不等位电势补偿电路、放大电路、相敏检波电路和低通滤波电路等。(5)利用软件仿真,得出主要信号输入输出点的波形,根据仿真结果验证设计功能的可行性、参数设计的合理性。(6)根据模拟结果计算位移传感器的迟滞误差、线性度和灵敏度等参数。(7)写出 3000~5000 字的设计报告,主体文本字号为小四号,标题章节字号依照美观合理原则选择,并合理加黑,字体均为宋体。三、 主要参考资料:(1)何金田,张斌主编,传感器原理与应用课程设计指南.哈尔滨:哈尔滨工业大学出版社,2024.01。(2)周继明,刘先任、江世明等,传感器技术与应用实验指导及实验报告。长沙:中南大学出版社,2024.08.( 3 ) 陈 育 中 , 霍 尔 传 感 器 测 速 系 统 的 设 计 , 科 学 技 术 与 工 程 ,2024,10:7529-7532.完 成 期 限:2024 年 6 月 27 日- 2024 年 7 月 1 日 指导老师签章:专业负责人签章:2024 年 6 月 27 日基于线性霍尔元件的位移传感器设计摘要霍尔传感器是基于霍效应而将被测量转化成电动势输出的一种传感器。霍尔元件已进展成一个品种多样的磁传感器产品簇,并且得到广泛的应用。霍尔器件是一种磁传感器,用它可以检测磁场及其变化,可以在各种与磁有关的场合中使用。霍尔期间以霍尔效应为其工作原理。当被测物体分别与恒定电流 I和恒定磁场 B 垂直二当被测物体相对于原来位置有微小位移变化时,会产生变化的磁通量,会在导体垂直于磁场和电流的两个端面之间产生电势差,即 UH(霍尔电压)。本文主要讨论微小位移与霍尔电压的关系来设计霍尔位移传...
