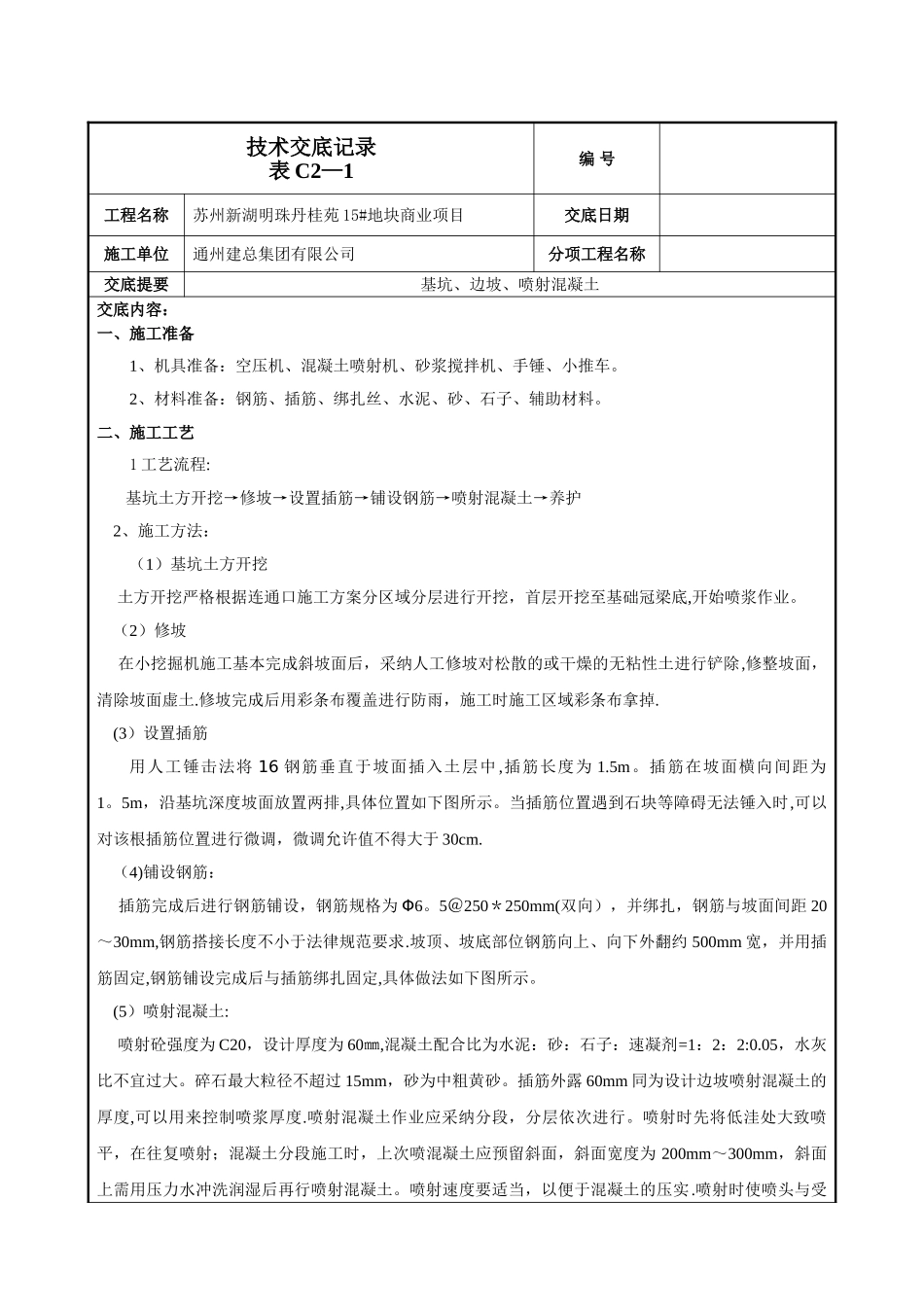

技术交底记录表 C2—1编 号工程名称苏州新湖明珠丹桂苑 15#地块商业项目交底日期施工单位通州建总集团有限公司分项工程名称交底提要基坑、边坡、喷射混凝土交底内容： 一、施工准备1、机具准备：空压机、混凝土喷射机、砂浆搅拌机、手锤、小推车。2、材料准备：钢筋、插筋、绑扎丝、水泥、砂、石子、辅助材料。二、施工工艺1 工艺流程: 基坑土方开挖→修坡→设置插筋→铺设钢筋→喷射混凝土→养护 2、施工方法：（1）基坑土方开挖 土方开挖严格根据连通口施工方案分区域分层进行开挖，首层开挖至基础冠梁底,开始喷浆作业。 （2）修坡 在小挖掘机施工基本完成斜坡面后，采纳人工修坡对松散的或干燥的无粘性土进行铲除,修整坡面，清除坡面虚土.修坡完成后用彩条布覆盖进行防雨，施工时施工区域彩条布拿掉. (3）设置插筋用人工锤击法将 16 钢筋垂直于坡面插入土层中 ,插筋长度为 1.5m。插筋在坡面横向间距为1。5m，沿基坑深度坡面放置两排,具体位置如下图所示。当插筋位置遇到石块等障碍无法锤入时,可以对该根插筋位置进行微调，微调允许值不得大于 30cm. （4)铺设钢筋： 插筋完成后进行钢筋铺设，钢筋规格为 Φ6。5＠250＊250mm(双向），并绑扎，钢筋与坡面间距 20～30mm,钢筋搭接长度不小于法律规范要求.坡顶、坡底部位钢筋向上、向下外翻约 500mm 宽，并用插筋固定,钢筋铺设完成后与插筋绑扎固定,具体做法如下图所示。 (5）喷射混凝土: 喷射砼强度为 C20，设计厚度为 60㎜,混凝土配合比为水泥：砂：石子：速凝剂=1：2：2:0.05，水灰比不宜过大。碎石最大粒径不超过 15mm，砂为中粗黄砂。插筋外露 60mm 同为设计边坡喷射混凝土的厚度,可以用来控制喷浆厚度.喷射混凝土作业应采纳分段，分层依次进行。喷射时先将低洼处大致喷平，在往复喷射；混凝土分段施工时，上次喷混凝土应预留斜面，斜面宽度为 200mm～300mm，斜面上需用压力水冲洗润湿后再行喷射混凝土。喷射速度要适当，以便于混凝土的压实.喷射时使喷头与受喷面间保持适当距离，间距宜为 0.6～1。0m,喷头与受喷面应保持垂直,以便获得最大压实和最小回弹,确保喷射混凝土的质量. 喷射混凝土完成后如遇阴雨天气，则用彩条布覆盖进行防雨。 （7)养护:喷射混凝土终凝 2h 后,应及时喷水养护。三、质量控制要求1、钢筋控制 (1）钢筋间距允许偏差±10mm； （2)钢筋与坡面间距不小于 20mm； （3）钢筋、插筋及锁定筋之间连接牢固。2、混凝土控制 （1）混凝土配...
