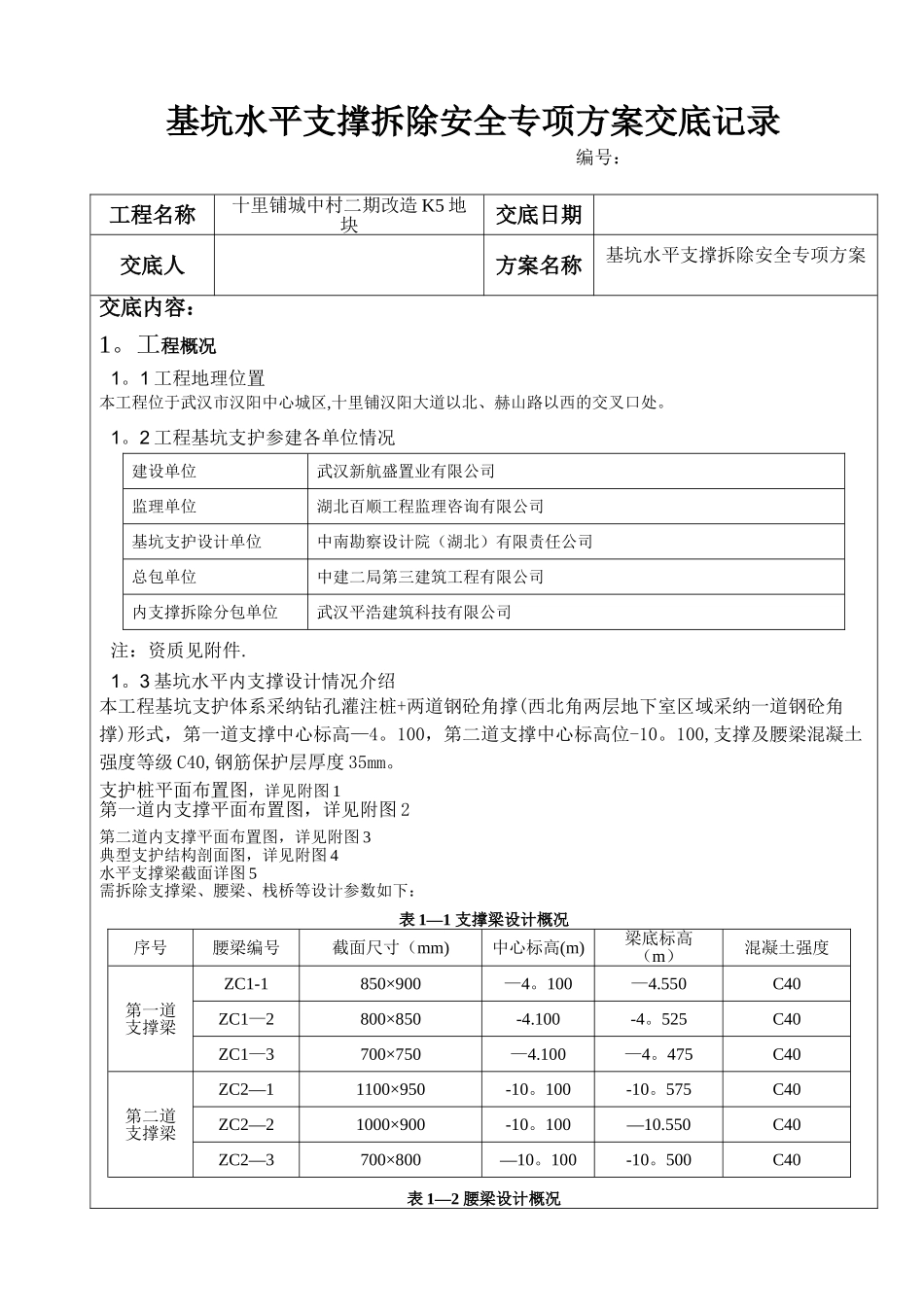

基坑水平支撑拆除安全专项方案交底记录 编号：工程名称十里铺城中村二期改造 K5 地块交底日期交底人方案名称基坑水平支撑拆除安全专项方案交底内容：1。工程概况1。1 工程地理位置本工程位于武汉市汉阳中心城区,十里铺汉阳大道以北、赫山路以西的交叉口处。1。2 工程基坑支护参建各单位情况建设单位武汉新航盛置业有限公司监理单位湖北百顺工程监理咨询有限公司基坑支护设计单位中南勘察设计院（湖北）有限责任公司总包单位中建二局第三建筑工程有限公司内支撑拆除分包单位武汉平浩建筑科技有限公司注：资质见附件.1。3 基坑水平内支撑设计情况介绍本工程基坑支护体系采纳钻孔灌注桩+两道钢砼角撑(西北角两层地下室区域采纳一道钢砼角撑)形式，第一道支撑中心标高—4。100，第二道支撑中心标高位-10。100,支撑及腰梁混凝土强度等级 C40,钢筋保护层厚度 35mm。支护桩平面布置图，详见附图 1第一道内支撑平面布置图，详见附图 2第二道内支撑平面布置图，详见附图 3典型支护结构剖面图，详见附图 4水平支撑梁截面详图 5需拆除支撑梁、腰梁、栈桥等设计参数如下：表 1—1 支撑梁设计概况序号腰梁编号截面尺寸（mm)中心标高(m)梁底标高（m）混凝土强度第一道支撑梁ZC1-1850×900—4。100—4.550C40ZC1—2800×850-4.100-4。525C40ZC1—3700×750—4.100—4。475C40第二道支撑梁ZC2—11100×950-10。100-10。575C40ZC2—21000×900-10。100—10.550C40ZC2—3700×800—10。100-10。500C40表 1—2 腰梁设计概况序号区域腰梁编号 截面尺寸（mm)中心标高（m)梁底标高（m）混凝土强度第一道腰梁ADYL—11000×950-4。100-4。575C40DK无KS1AYL-11000×950—4.100-4.575C40第二道腰梁ADAYL—21300×1100—10。100-10。650C40表 1—3 栈桥梁板设计概况序号区域栈桥梁编号截面尺寸(mm）中心标高(m)混凝土强度1栈桥（东北角、东侧、西南角）KL1—61000×1000/C402KL7-19900×1000/C403L1—4700×700/C404栈桥板厚 250mm，内配钢筋,上部双层双向 C16＠150，底部双层双向 C16＠1501.4 设计拆撑要求（1）本工程具有开挖面积较大、开挖深度深、周边环境复杂、场地标高起伏大、形状不规则等特点。（2)支撑平面布置以角撑、对撑、八字撑结合连系梁形成桁架体系，受力明确。根据 设计要求,分区拆撑-10。100 如图 2—1 所示，整个基坑分为 3 个大区：第一区、第二区、第三区；第三区又分为（3-1 区、3—2区），2 个小分区。图 1—1—10。1...
