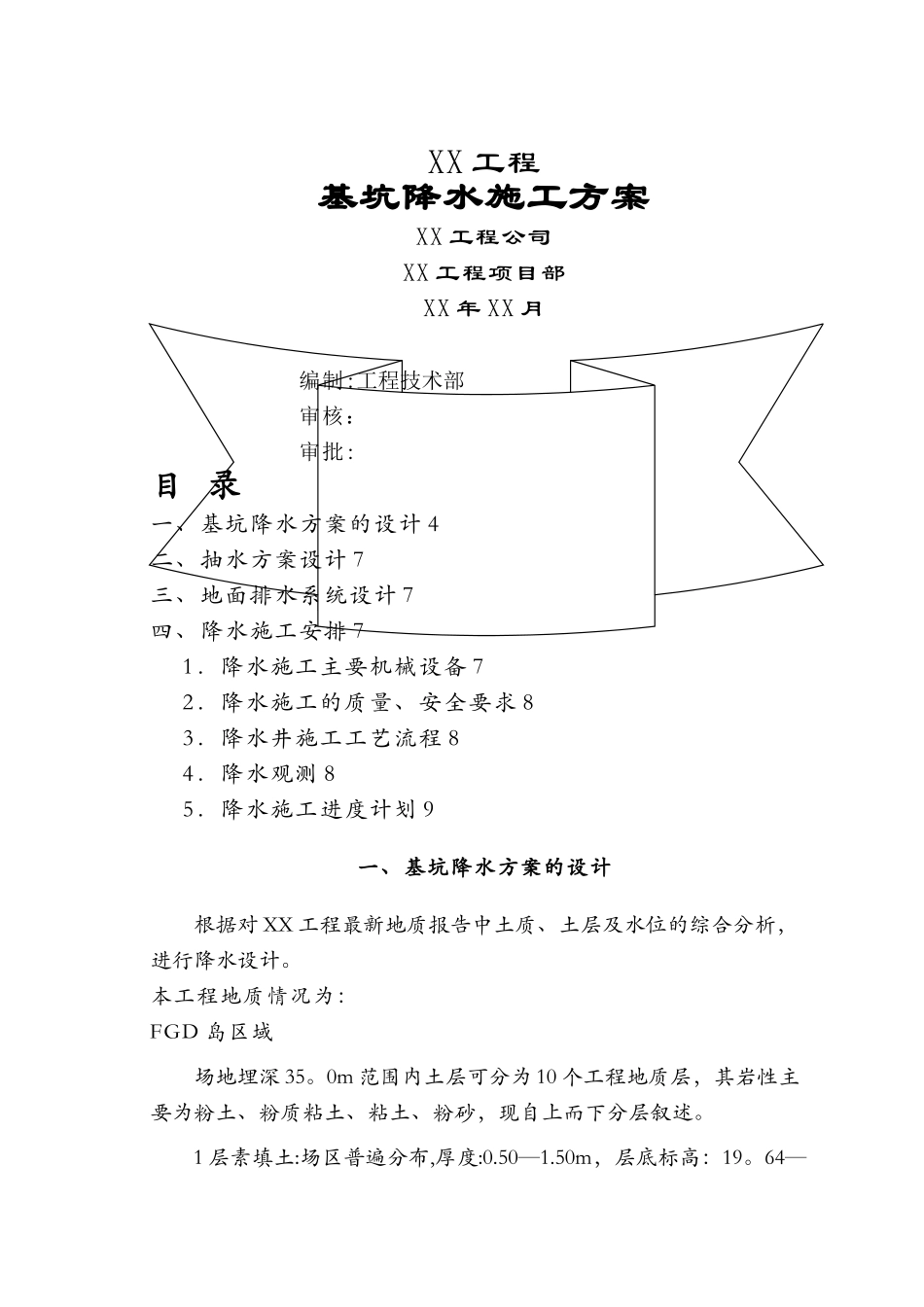

XX 工程基坑降水施工方案XX 工程公司XX 工程项目部XX 年 XX 月 编制:工程技术部 审核： 审批:目 录一、基坑降水方案的设计 4二、抽水方案设计 7三、地面排水系统设计 7四、降水施工安排 71．降水施工主要机械设备 72．降水施工的质量、安全要求 83．降水井施工工艺流程 84．降水观测 85．降水施工进度计划 9一、基坑降水方案的设计根据对 XX 工程最新地质报告中土质、土层及水位的综合分析，进行降水设计。本工程地质情况为：FGD 岛区域场地埋深 35。0m 范围内土层可分为 10 个工程地质层，其岩性主要为粉土、粉质粘土、粘土、粉砂，现自上而下分层叙述。1 层素填土:场区普遍分布,厚度:0.50—1.50m，层底标高：19。64—20.70m.2 层粉土：场区普遍分布，厚度:0。50—1.50m,层底标高:18.71-19.42m.地基承载力特征值:100Kpa.3—1 层 粉 土 ： 厚 度 ： 0.60, 层 底 标 高 ： 16 。 28m ， 层 底 埋深:4。90m。地基承载力特征值：80Kpa。3 层粉质粘土：厚度：3.00—4。50m,层底标高：14.86-16。08m，层底埋深：5。00-6。30m。地基承载力特征值：80Kpa。4 层粉土：厚度:0.40—2。20m，层底标高：13.88—14.72m，层底埋深：6.30—7。30m。地基承载力特征值：110Kpa。5 层粘土：厚度:1。10—4.40m，层底标高：9。74—13。12m,层底埋深:8。00-11.40m。地基承载力特征值：110Kpa。6—1 层粉质粘土：厚度：0。80，层底标高：9.62，层底埋深：11。30。地基承载力特征值：130Kpa。6 层粉土:厚度：0。60—4.40m,层底标高:6.72—10。36m，层底埋深:10。80-14.20m。地基承载力特征值：130Kpa。7 层粉质粘土：厚度：0。80-5.70m,层底标高：2。96-8。83m,层底埋深：12。30—18。00m。地基承载力特征值:130Kpa。8 层粉土:厚度：1.40-6.40m，层底标高:0.83—6.14m，层底埋深：15.00-20。00m。地基承载力特征值：150Kpa。9 层粉砂:厚度：1.30-15.00m，层底标高:—13。69-1。27m,层底埋深:20。00—35.00m。地基承载力特征值：180Kpa。9—1 层粉质粘土：厚度 :0。70—2。40m，层底标高:-6。89—1.73m，层底埋深:19。40—28.20m.地基承载力特征值:160Kpa.9-2 层粉质粘土：厚度:0。50-1。90m，层底标高：—6。88—-1。37m,层底埋深：22.50-28.30m。地基承载力特征值:160Kpa。9—3 层粉质粘土：厚度：0.70—0。70m，层底标高：—3。07——3。07m，层底埋深：24。20-24.20m。地基承载力特征值：160Kpa.9—4 层...
