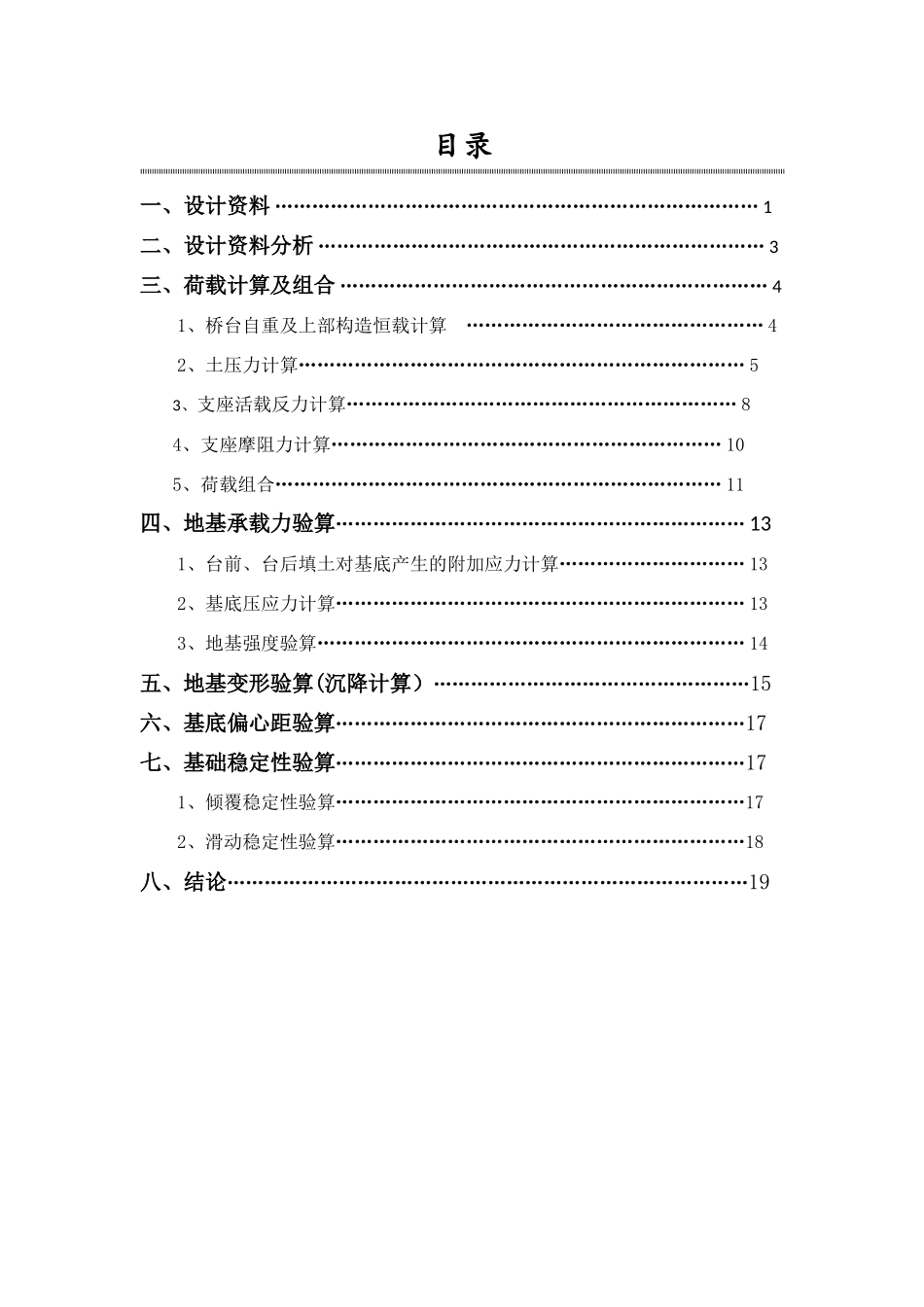

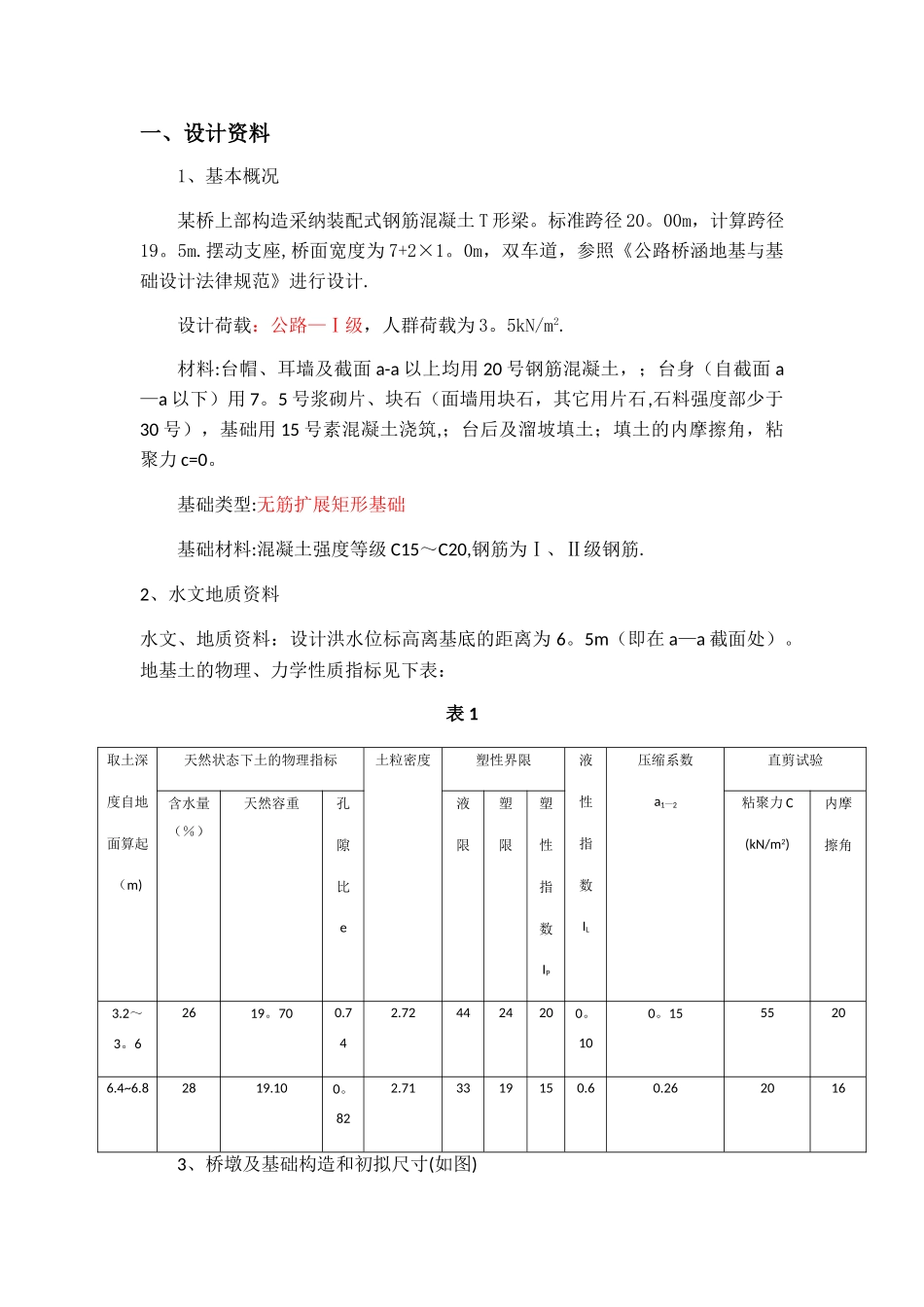

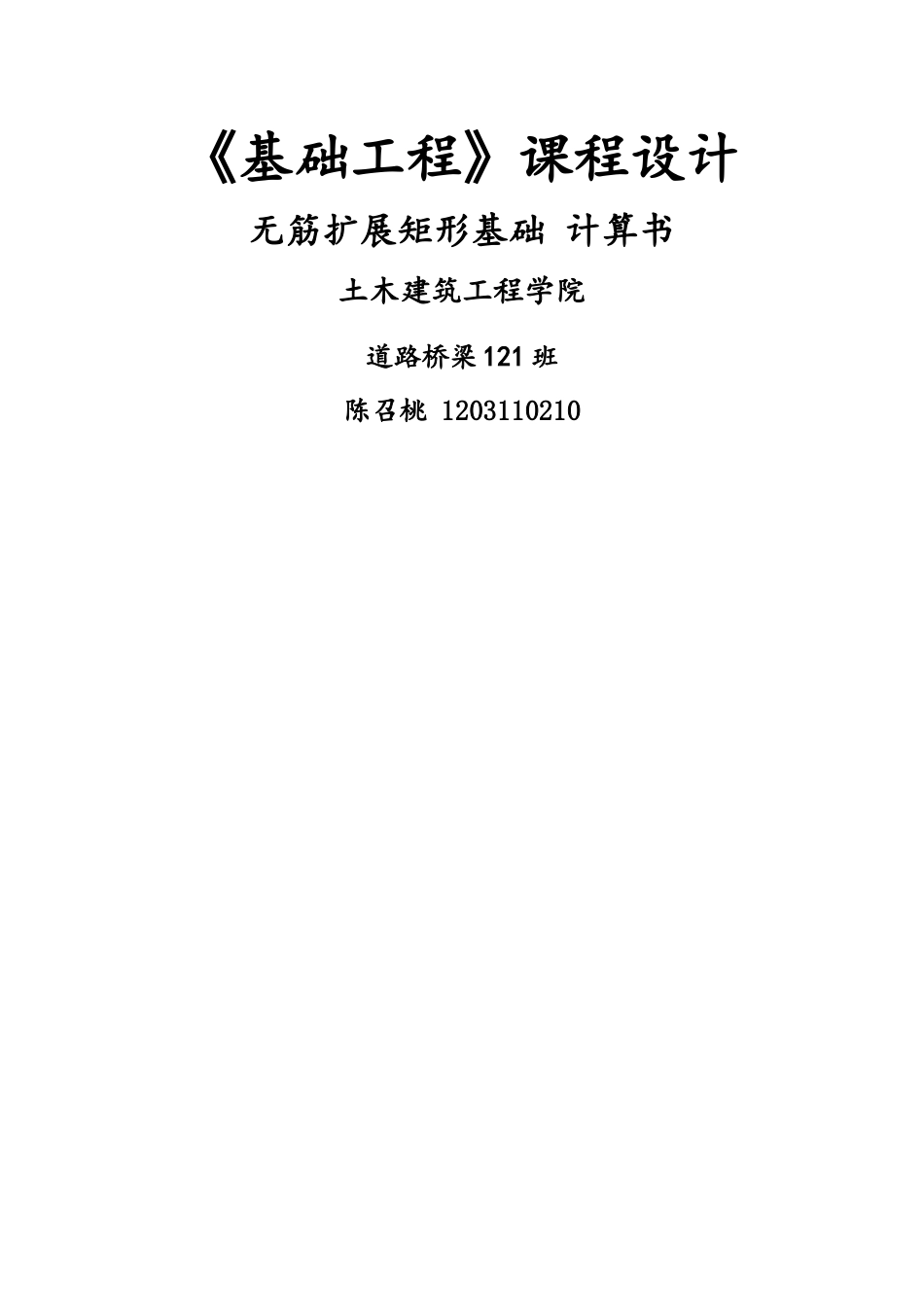

《基础工程》课程设计无筋扩展矩形基础 计算书土木建筑工程学院道路桥梁 121 班 陈召桃 1203110210目录一、设计资料 …………………………………………………………………… 1二、设计资料分析 ……………………………………………………………… 3三、荷载计算及组合 …………………………………………………………… 41、桥台自重及上部构造恒载计算 ………………………………………… 42、土压力计算……………………………………………………………… 53、支座活载反力计算……………………………………………………… 84、支座摩阻力计算……………………………………………………… 105、荷载组合……………………………………………………………… 11四、地基承载力验算………………………………………………………… 131、台前、台后填土对基底产生的附加应力计算………………………… 132、基底压应力计算………………………………………………………… 133、地基强度验算…………………………………………………………… 14五、地基变形验算(沉降计算）……………………………………………15六、基底偏心距验算…………………………………………………………17七、基础稳定性验算…………………………………………………………171、倾覆稳定性验算…………………………………………………………172、滑动稳定性验算…………………………………………………………18八、结论…………………………………………………………………………19一、设计资料1、基本概况某桥上部构造采纳装配式钢筋混凝土 T 形梁。标准跨径 20。00m，计算跨径19。5m.摆动支座,桥面宽度为 7+2×1。0m，双车道，参照《公路桥涵地基与基础设计法律规范》进行设计.设计荷载：公路—Ⅰ级，人群荷载为 3。5kN/m2.材料:台帽、耳墙及截面 a-a 以上均用 20 号钢筋混凝土，；台身（自截面 a—a 以下）用 7。5 号浆砌片、块石（面墙用块石，其它用片石,石料强度部少于30 号），基础用 15 号素混凝土浇筑,；台后及溜坡填土；填土的内摩擦角，粘聚力 c=0。基础类型:无筋扩展矩形基础基础材料:混凝土强度等级 C15～C20,钢筋为Ⅰ、Ⅱ级钢筋.2、水文地质资料水文、地质资料：设计洪水位标高离基底的距离为 6。5m（即在 a—a 截面处）。地基土的物理、力学性质指标见下表：表 1取土深度自地面算起（m)天然状态下土的物理指标土粒密度塑...
