电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

堵漏施工方案

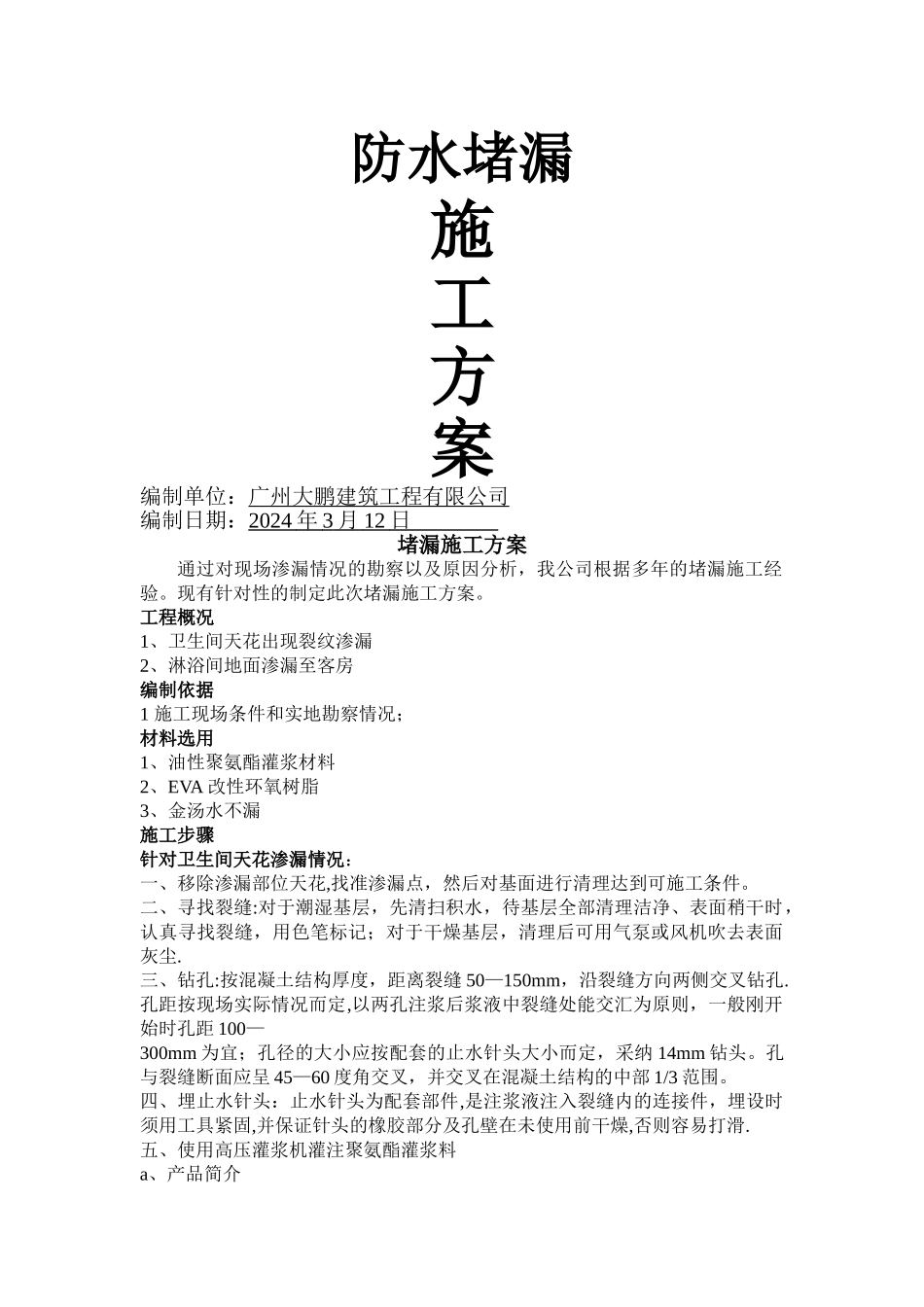

堵漏施工方案_第1页
1/3
堵漏施工方案_第2页
2/3
堵漏施工方案_第3页
3/3
防水堵漏施工方案编制单位:广州大鹏建筑工程有限公司编制日期:2024 年 3 月 12 日 堵漏施工方案通过对现场渗漏情况的勘察以及原因分析,我公司根据多年的堵漏施工经验。现有针对性的制定此次堵漏施工方案。工程概况1、卫生间天花出现裂纹渗漏2、淋浴间地面渗漏至客房编制依据1 施工现场条件和实地勘察情况;材料选用1、油性聚氨酯灌浆材料2、EVA 改性环氧树脂3、金汤水不漏施工步骤针对卫生间天花渗漏情况:一、移除渗漏部位天花,找准渗漏点,然后对基面进行清理达到可施工条件。二、寻找裂缝:对于潮湿基层,先清扫积水,待基层全部清理洁净、表面稍干时,认真寻找裂缝,用色笔标记;对于干燥基层,清理后可用气泵或风机吹去表面灰尘.三、钻孔:按混凝土结构厚度,距离裂缝 50—150mm,沿裂缝方向两侧交叉钻孔.孔距按现场实际情况而定,以两孔注浆后浆液中裂缝处能交汇为原则,一般刚开始时孔距 100—300mm 为宜;孔径的大小应按配套的止水针头大小而定,采纳 14mm 钻头。孔与裂缝断面应呈 45—60 度角交叉,并交叉在混凝土结构的中部 1/3 范围。四、埋止水针头:止水针头为配套部件,是注浆液注入裂缝内的连接件,埋设时须用工具紧固,并保证针头的橡胶部分及孔壁在未使用前干燥,否则容易打滑.五、使用高压灌浆机灌注聚氨酯灌浆料a、产品简介水溶性聚氨酯化学灌浆材料是由多氰酸酯和多羟基聚醚进行化学合成的高分子注浆堵漏材料.该材料遇水后发生化学反应,形成弹性胶状固结体,从而达到很好的止水目的,是新一代的防水堵漏补强材料.b、特点1、浆液遇水后自行分散、乳化、发泡,立即进行化学反应,形成不透水的弹性胶状固结体,有良好的止水性能。2、反应后形成的弹性胶状固结体有良好的延伸性、弹性及抗渗性、耐低温性,在水中永久保持原形.3、与水混合后粘度小,可灌性好,固结体在水中浸泡对人体无害、无毒、无污染.4、浆液遇水反应形成弹性固结体物质的同时,释放 CO2 气体,借助气体压力,浆液可进一步压进结构的空隙,使多孔性结构或地层能完全充填密实。具有二次渗透的特点。5、浆液的膨胀性好,包水量大,具有良好的亲水性和可灌性,同时浆液的粘度、固化速度可以根据需要进行调节.c、主要技术性能外观淡棕色透明液粘度 Mpa。S(25℃±0。5℃)60—200 密度 g/cm3(25℃±0。5℃)0.98-1。10 诱导凝固时间 S 10—--1200 抗压强度 Mpa ≥0.98包水量≥10六、待灌浆料功效充分发挥好后,使用切割机切除突出在外部分的...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

堵漏施工方案

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
