塔吊选型及布置方案

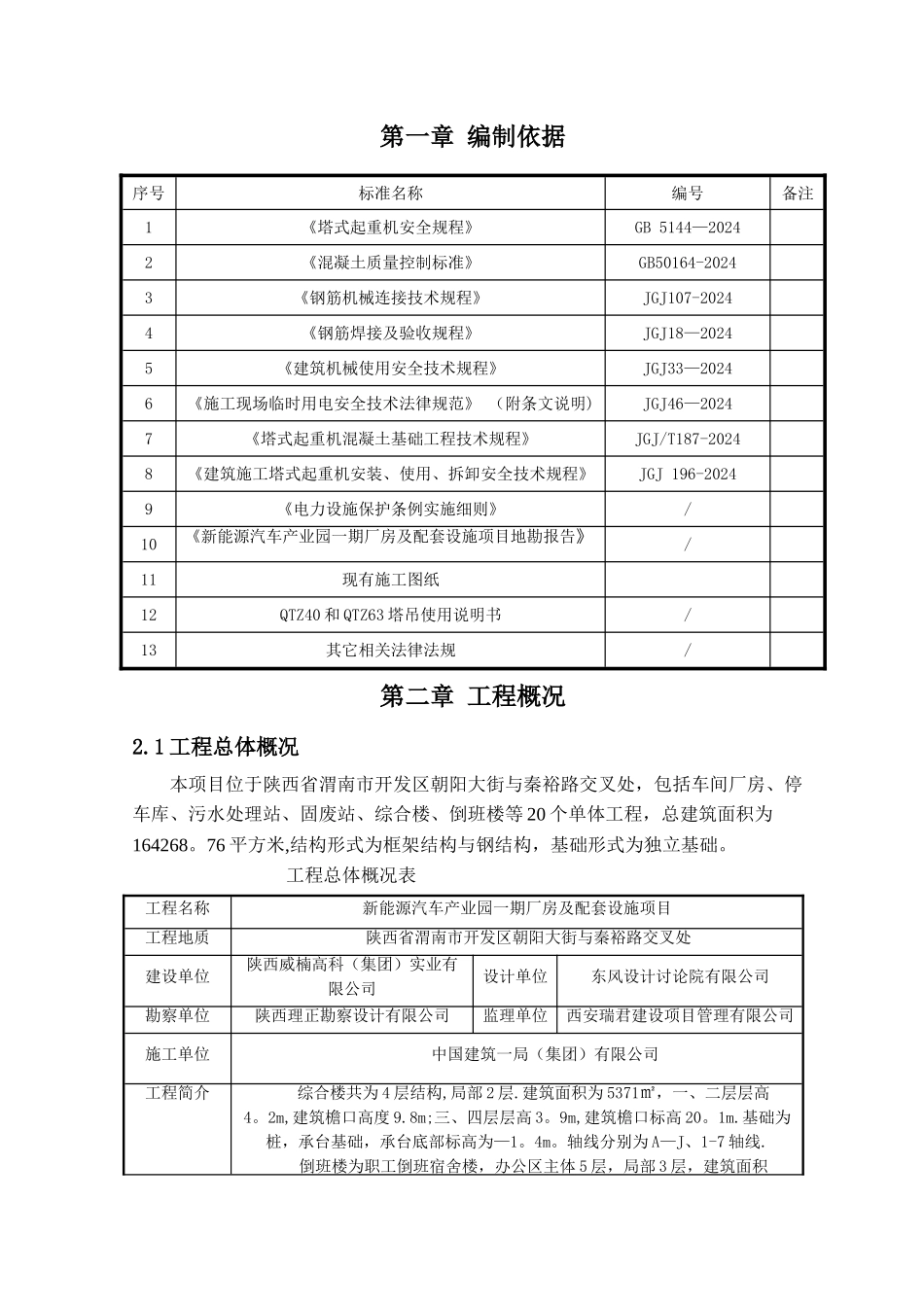

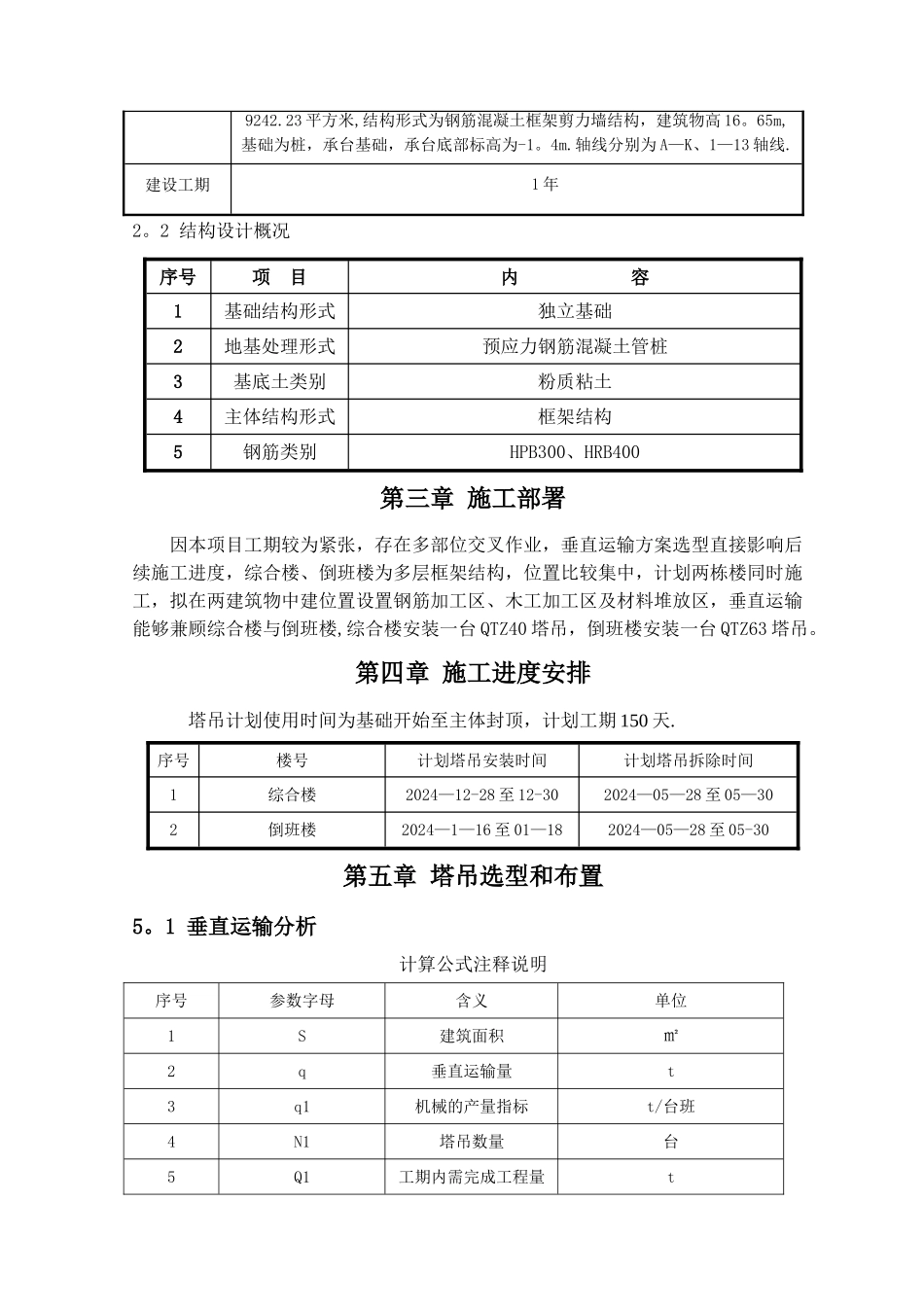

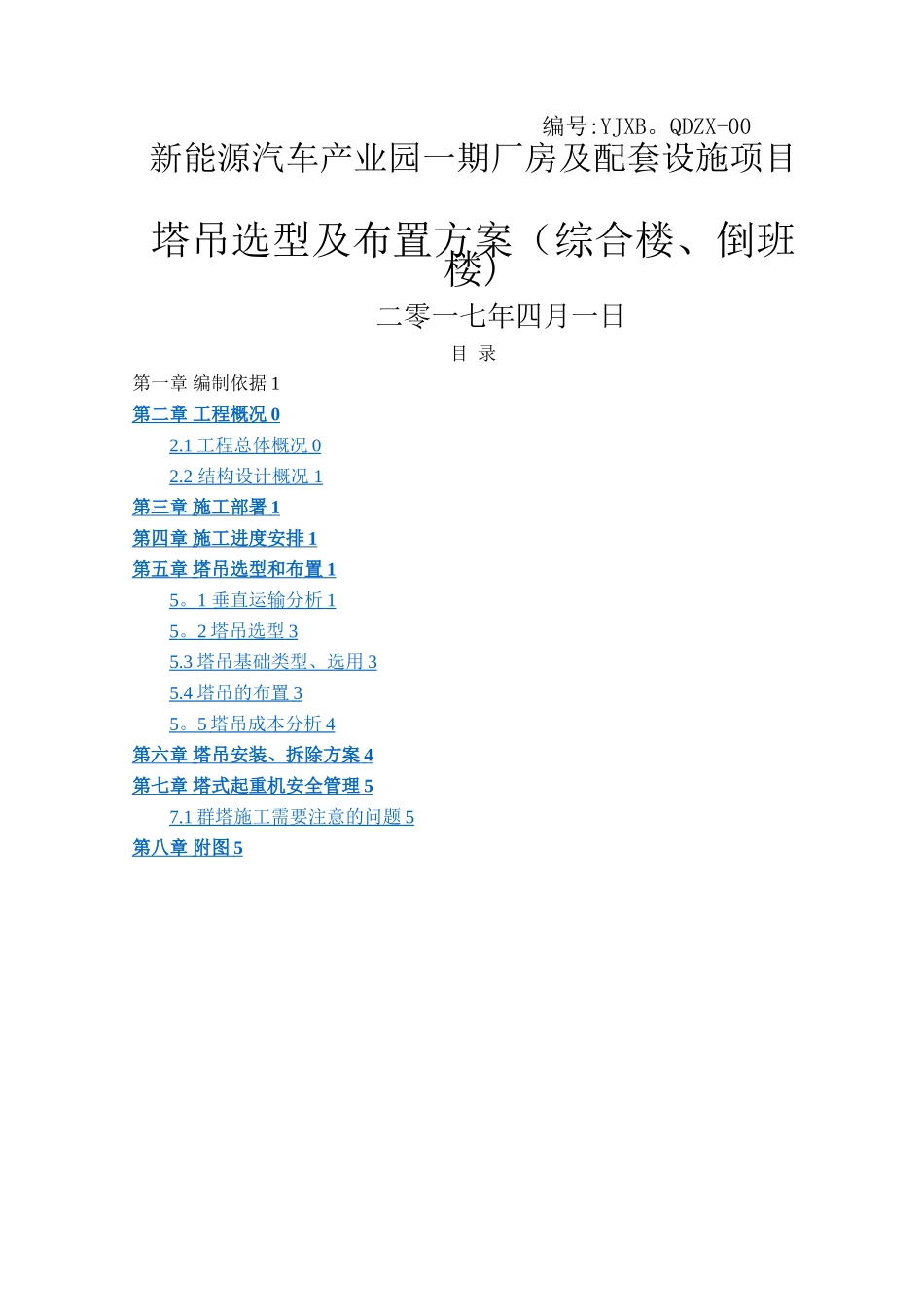

编号:YJXB。QDZX-00新能源汽车产业园一期厂房及配套设施项目塔吊选型及布置方案（综合楼、倒班楼)二零一七年四月一日目 录第一章 编制依据 1第二章 工程概况 0 2.1 工程总体概况 0 2.2 结构设计概况 1 第三章 施工部署 1 第四章 施工进度安排 1 第五章 塔吊选型和布置 1 5 。 1 垂直运输分析 1 5 。 2 塔吊选型 3 5.3 塔吊基础类型、选用 3 5.4 塔吊的布置 3 5 。 5 塔吊成本分析 4 第六章 塔吊安装、拆除方案 4 第七章 塔式起重机安全管理 5 7.1 群塔施工需要注意的问题 5 第八章 附图 5 第一章 编制依据序号标准名称编号备注1《塔式起重机安全规程》GB 5144—20242《混凝土质量控制标准》GB50164-20243《钢筋机械连接技术规程》JGJ107-20244《钢筋焊接及验收规程》JGJ18—20245《建筑机械使用安全技术规程》JGJ33—20246《施工现场临时用电安全技术法律规范》 （附条文说明)JGJ46—20247《塔式起重机混凝土基础工程技术规程》JGJ/T187-20248《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ 196-20249《电力设施保护条例实施细则》/10《新能源汽车产业园一期厂房及配套设施项目地勘报告》/11现有施工图纸12QTZ40 和 QTZ63 塔吊使用说明书/13其它相关法律法规/第二章 工程概况2.1 工程总体概况本项目位于陕西省渭南市开发区朝阳大街与秦裕路交叉处，包括车间厂房、停车库、污水处理站、固废站、综合楼、倒班楼等 20 个单体工程，总建筑面积为164268。76 平方米,结构形式为框架结构与钢结构，基础形式为独立基础。 工程总体概况表 工程名称新能源汽车产业园一期厂房及配套设施项目工程地质陕西省渭南市开发区朝阳大街与秦裕路交叉处建设单位陕西威楠高科（集团）实业有限公司设计单位东风设计讨论院有限公司勘察单位陕西理正勘察设计有限公司监理单位西安瑞君建设项目管理有限公司施工单位中国建筑一局（集团）有限公司工程简介综合楼共为 4 层结构,局部 2 层.建筑面积为 5371㎡，一、二层层高4。2m,建筑檐口高度 9.8m;三、四层层高 3。9m,建筑檐口标高 20。1m.基础为桩，承台基础，承台底部标高为—1。4m。轴线分别为 A—J、1-7 轴线.倒班楼为职工倒班宿舍楼，办公区主体 5 层，局部 3 层，建筑面积9242.23 平方米,结构形式为钢筋混凝土框架剪力墙结构，建筑物高 16。65m,基础为桩，承台基础，承台底部标高为-1。4m.轴线分别为 A—K、1—13 轴线....
