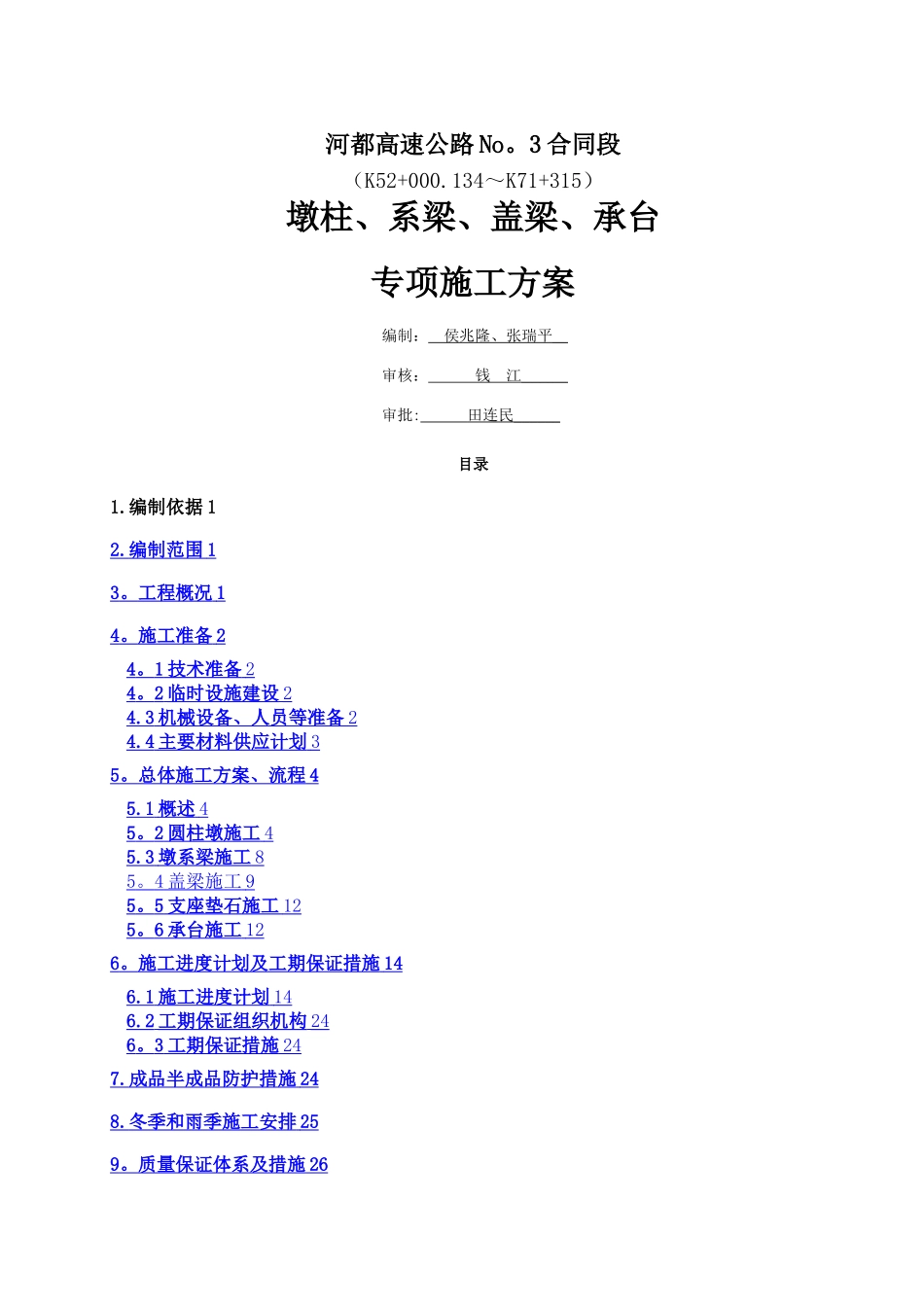

河都高速公路 No。3 合同段(K52+000.134~K71+315)墩柱、系梁、盖梁、承台专项施工方案编制: 侯兆隆、张瑞平 __ 审核: 钱 江 ______ 审批: 田连民 ______ 目录1.编制依据 12. 编制范围 1 3 。 工程概况 1 4 。 施工准备 2 4 。 1 技术准备 2 4 。 2 临时设施建设 2 4.3 机械设备、人员等准备 2 4.4 主要材料供应计划 3 5 。 总体施工方案、流程 4 5.1 概述 4 5 。 2 圆柱墩施工 4 5.3 墩系梁施工 8 5 。 4 盖梁施工 9 5 。 5 支座垫石施工 12 5 。 6 承台施工 12 6 。 施工进度计划及工期保证措施 14 6.1 施工进度计划 14 6.2 工期保证组织机构 24 6 。 3 工期保证措施 24 7. 成品半成品防护措施 24 8. 冬季和雨季施工安排 25 9 。 质量保证体系及措施 26 9 。 1 质量管理组织机构 26 9 。 2 质量保证体系 26 9 。 3 质量保证制度措施 27 9.4 检测、试验保证措施 28 9 。 5 加强施工技术管理 28 10 、安全保证体系及措施 28 11 。 文明施工和环保措施 29 11 。 1 文明施工措施 29 11.2 环境保护措施 29 桥梁墩柱、系梁、盖梁、承台施工方案1。编制依据1。1 河池至都安高速公路土建工程施工招标《合同协议书》;1。2《河都三标实施性施工组织设计》;1.3《河池至都安高速公路两阶段施工图设计 No。3 第三册》;1。4《公路桥涵施工技术法律规范》(JTG/T F50—2024),1.5《公路工程质量检验评定标准》(JTG F80/1—2024);1。6 现场考察相关参考资料及本公司的技术能力和管理水平.2.编制范围河都高速公路工程建设 NO.3 合同段桥梁墩柱、系梁、盖梁、承台施工方案,包括永安一号大桥、永安二号大桥、亮峒分离式立交桥、桥头分离式立交桥、弄劳分离式立交桥、独山大桥、六坡大桥、澄江大桥等八座大桥全部的下部施工.3。工程概况本标段设置大中桥共 1128。194 米/6 座,主线上跨分离式立交桥 582.619m/3 座.桥梁上部采纳先简支后连续预应力混凝土 T 梁,桥面净宽 2×11.75m,墩桥墩采纳柱式墩,钻孔桩基础或扩大基础,桥台为肋板台,钻孔桩基础或扩大基础.具体各桥工程量见表 3—1 桥梁下部工程数量表。桥梁下部工程数量表表 3—1 桥梁名称系梁承台墩柱肋板台帽盖梁桩系梁柱系梁1。3m墩柱1。4m墩柱1.5m 墩柱2。0m 墩柱永安一号大桥2284414永安二号大桥2208410独山大桥4548427六坡大桥1644...
