墩柱施工安全专项方案

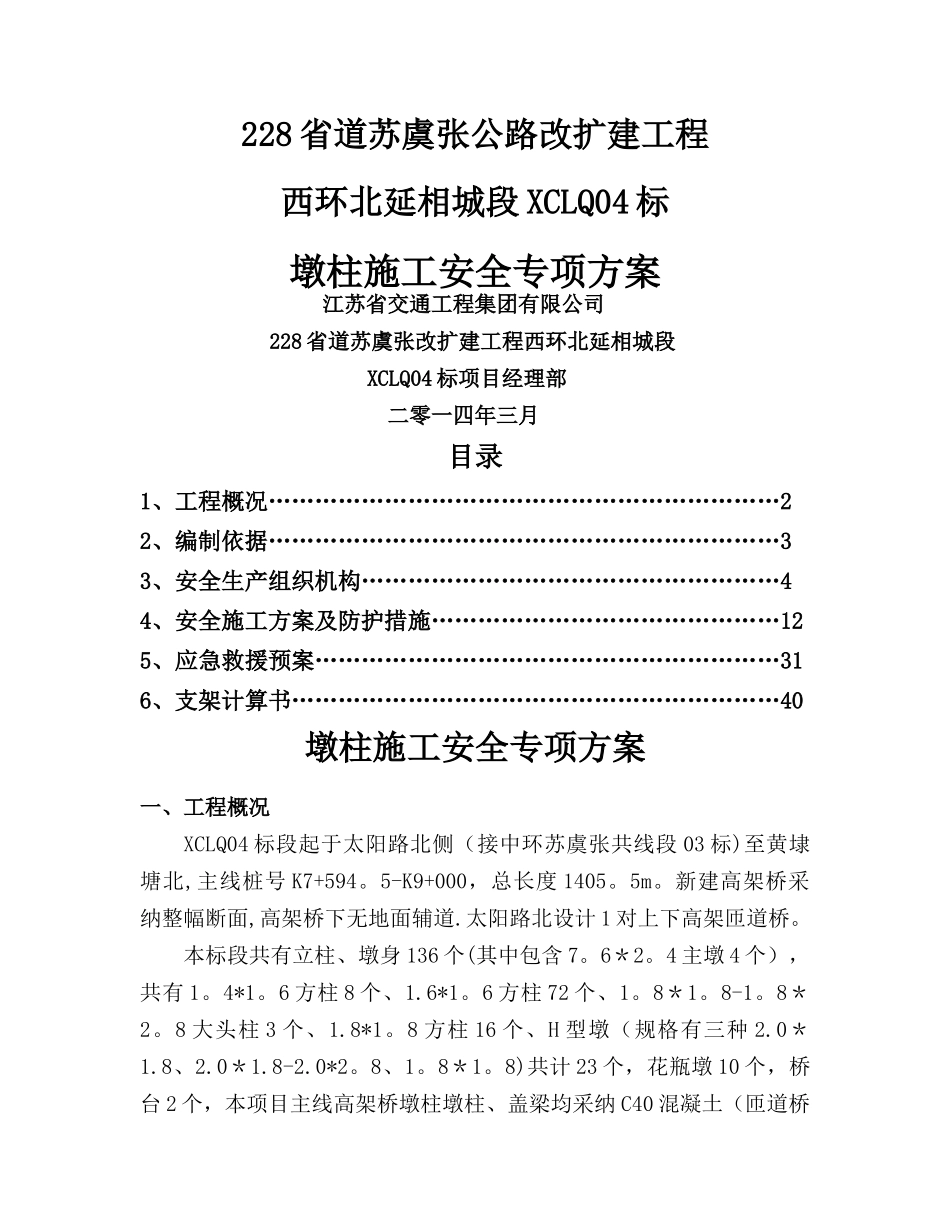

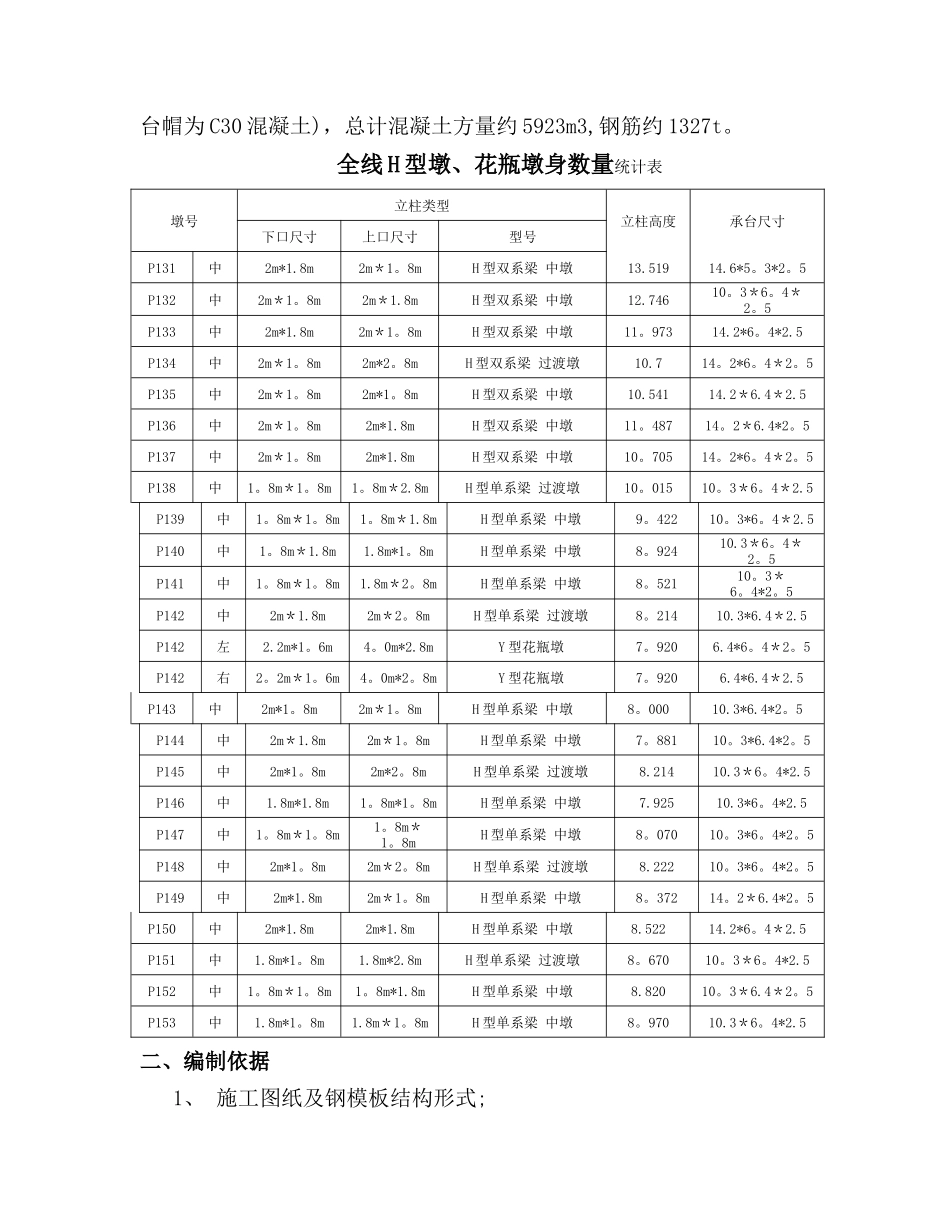

228 省道苏虞张公路改扩建工程西环北延相城段 XCLQ04 标墩柱施工安全专项方案江苏省交通工程集团有限公司228 省道苏虞张改扩建工程西环北延相城段XCLQ04 标项目经理部二零一四年三月目录1、工程概况…………………………………………………………22、编制依据…………………………………………………………33、安全生产组织机构………………………………………………44、安全施工方案及防护措施………………………………………125、应急救援预案……………………………………………………316、支架计算书………………………………………………………40墩柱施工安全专项方案一、工程概况XCLQ04 标段起于太阳路北侧（接中环苏虞张共线段 03 标)至黄埭塘北,主线桩号 K7+594。5-K9+000，总长度 1405。5m。新建高架桥采纳整幅断面,高架桥下无地面辅道.太阳路北设计 1 对上下高架匝道桥。本标段共有立柱、墩身 136 个(其中包含 7。6＊2。4 主墩 4 个），共有 1。4*1。6 方柱 8 个、1.6*1。6 方柱 72 个、1。8＊1。8-1。8＊2。8 大头柱 3 个、1.8*1。8 方柱 16 个、H 型墩（规格有三种 2.0＊1.8、2.0＊1.8-2.0*2。8、1。8＊1。8)共计 23 个，花瓶墩 10 个，桥台 2 个，本项目主线高架桥墩柱墩柱、盖梁均采纳 C40 混凝土（匝道桥台帽为 C30 混凝土)，总计混凝土方量约 5923m3,钢筋约 1327t。全线 H 型墩、花瓶墩身数量统计表墩号立柱类型立柱高度承台尺寸下口尺寸上口尺寸型号P131中2m*1.8m2m＊1。8mH 型双系梁 中墩13.51914.6*5。3*2。5P132中2m＊1。8m2m＊1.8mH 型双系梁 中墩12.74610。3＊6。4＊2。5P133中2m*1.8m2m＊1。8mH 型双系梁 中墩11。97314.2*6。4*2.5P134中2m＊1。8m2m*2。8mH 型双系梁 过渡墩10.714。2*6。4＊2。5P135中2m＊1。8m2m*1。8mH 型双系梁 中墩10.54114.2＊6.4＊2.5P136中2m＊1。8m2m*1.8mH 型双系梁 中墩11。48714。2＊6.4*2。5P137中2m＊1。8m2m*1.8mH 型双系梁 中墩10。70514。2*6。4＊2。5P138中1。8m＊1。8m1。8m＊2.8mH 型单系梁 过渡墩10。01510。3＊6。4＊2.5P139中1。8m＊1。8m1。8m＊1.8mH 型单系梁 中墩9。42210。3*6。4＊2.5P140中1。8m＊1.8m1.8m*1。8mH 型单系梁 中墩8。92410.3＊6。4＊2。5P141中1。8m＊1。8m1.8m＊2。8mH 型单系梁 中墩8。52110。3＊6。4*2。5P142中2m＊1.8m2m＊2。8mH 型单系梁 过渡墩8。21410.3*6.4＊2.5P142左2.2m*1...
