墩身爬梯专项安全措施方案

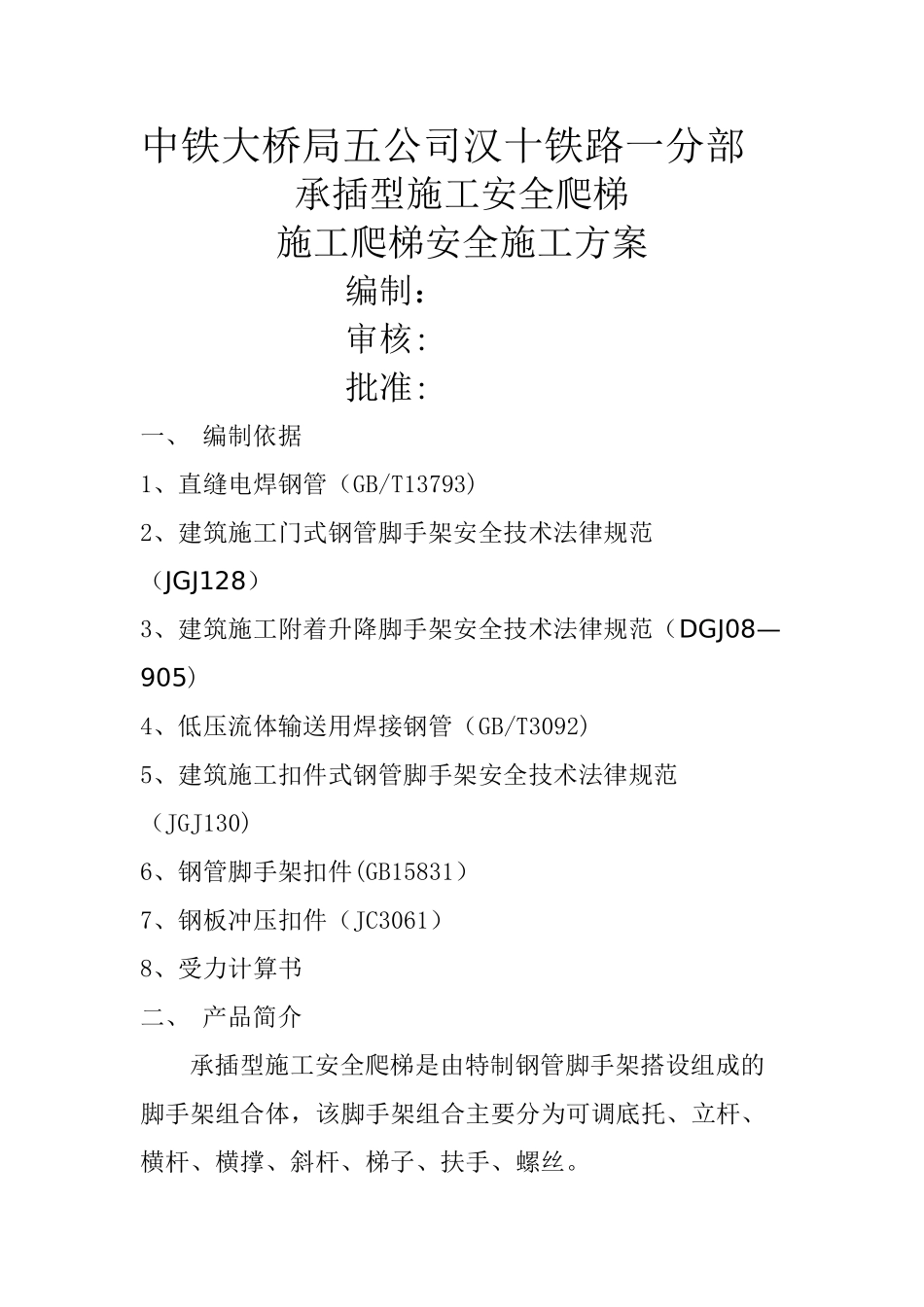

中铁大桥局五公司汉十铁路一分部承插型施工安全爬梯施工爬梯安全施工方案编制：审核:批准:一、 编制依据1、直缝电焊钢管（GB/T13793)2、建筑施工门式钢管脚手架安全技术法律规范（JGJ128）3、建筑施工附着升降脚手架安全技术法律规范（DGJ08—905)4、低压流体输送用焊接钢管（GB/T3092)5、建筑施工扣件式钢管脚手架安全技术法律规范（JGJ130)6、钢管脚手架扣件(GB15831）7、钢板冲压扣件（JC3061）8、受力计算书二、 产品简介承插型施工安全爬梯是由特制钢管脚手架搭设组成的脚手架组合体，该脚手架组合主要分为可调底托、立杆、横杆、横撑、斜杆、梯子、扶手、螺丝。立杆是主要受力杆件,横撑、横杆是组成框架的横向连接杆件，横撑是放置梯子的结构件。斜杆是加强安全爬梯整体稳定性的结构件.梯子与扶手是供施工人员上下通行的结构件。长度、宽度尺寸为 2500*1300mm，爬梯最低高度单元为3米(每 3 米可组合为一个标准节)，Z 字形爬梯垂直高度为2 米，上下两个平台 9个梯级，梯级长 485mm,宽 175mm。本方案将主要针对混凝土结构的盖梁、墩柱等采纳承插型施工安全爬梯支撑进行设计。单体爬梯搭设高度为 70 米，双体搭设高度为 99 米，超过 99 米需另行设计.三、 承插型施工安全爬梯安全技术措施安装前首先了解安装区域的水文、土质结构、风压气象等情况。选择合适的安装与拆除条件.安装时先应在高墩地面安装爬梯的位置进行地基硬化处理,(长度不少于 3100mm、宽度不少于 1900mm、混凝土厚度不少于 20mm）安装步骤：1)离开墩柱垂直面距离在 300—600mm，将 4 根可调底托分别放在合适工作面上，长为 2438mm，宽为 1268mm.2）调好水平一般在离地面高度 150—350mm 为适，后分别插入立杆。3）安装首层横撑,注意将横撑安放在立杆最低的销库，将横杆的插头装入立杆的销库内，调节好平衡后打紧插销.此时应测量框架的对角尺寸,以及横杆的水平度与立杆的垂直度,如偏差超过 5mm 应轻敲松插片调整至合适尺寸后再将插片打紧。4)立杆上每层销库均需安装横杆或横撑，但首层预先保留进出门洞，首层横撑上面少装2根横杆,以保证人员进出方便.5)梯子安放在横撑上，梯子内侧安装扶手。立杆四周的销库内安装斜杆，以加强整体的稳定性。6)接长立杆时必须要用螺栓紧固上下立杆的连接孔以确保安全.7)安全爬梯的框架主要杆件在每间隔 3 米至 4 米必须与建筑物紧固连接(爬梯立杆与建筑物紧固）8）加高时反复（2-8）步骤,到达预定设置高度后将搭...
