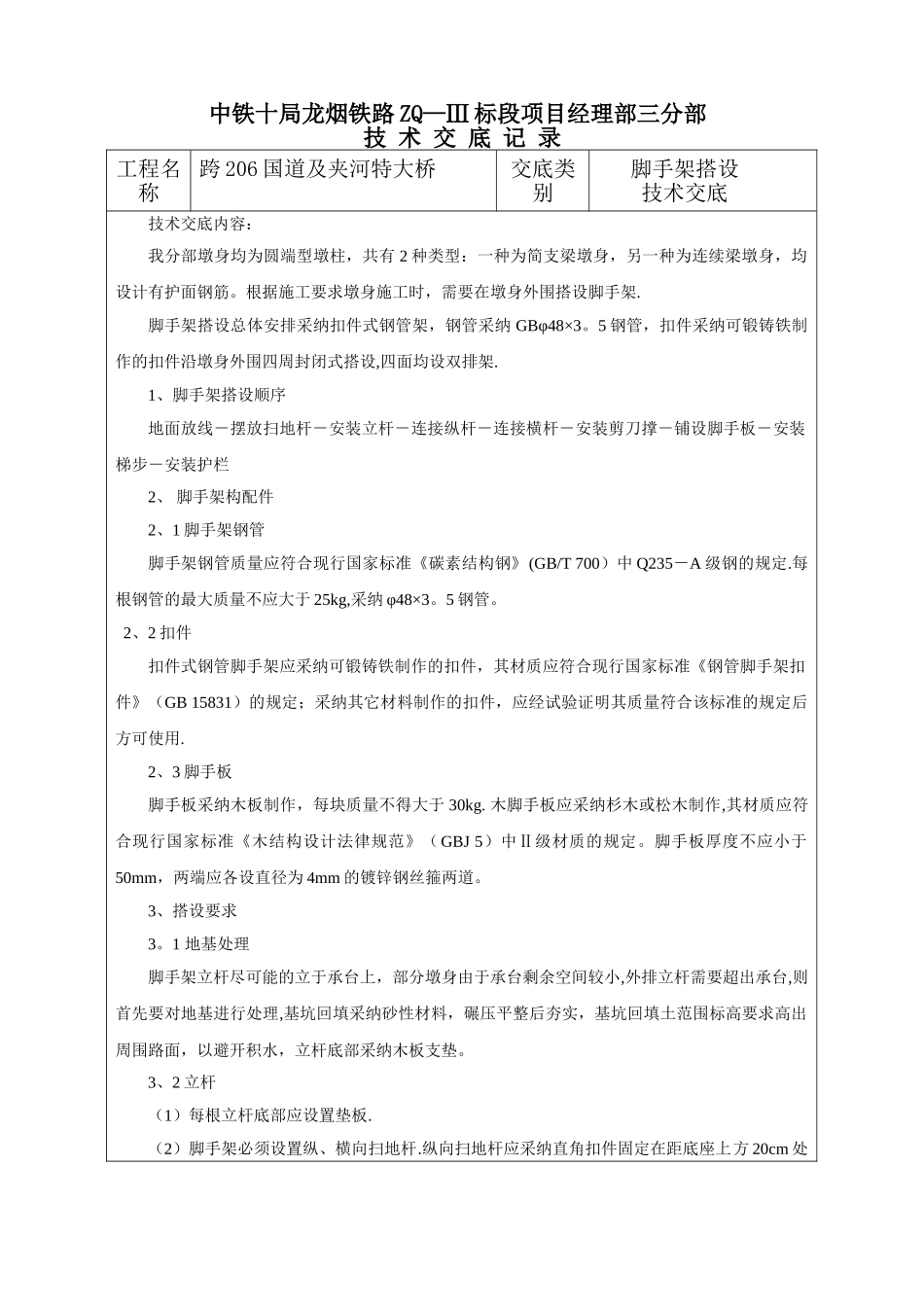

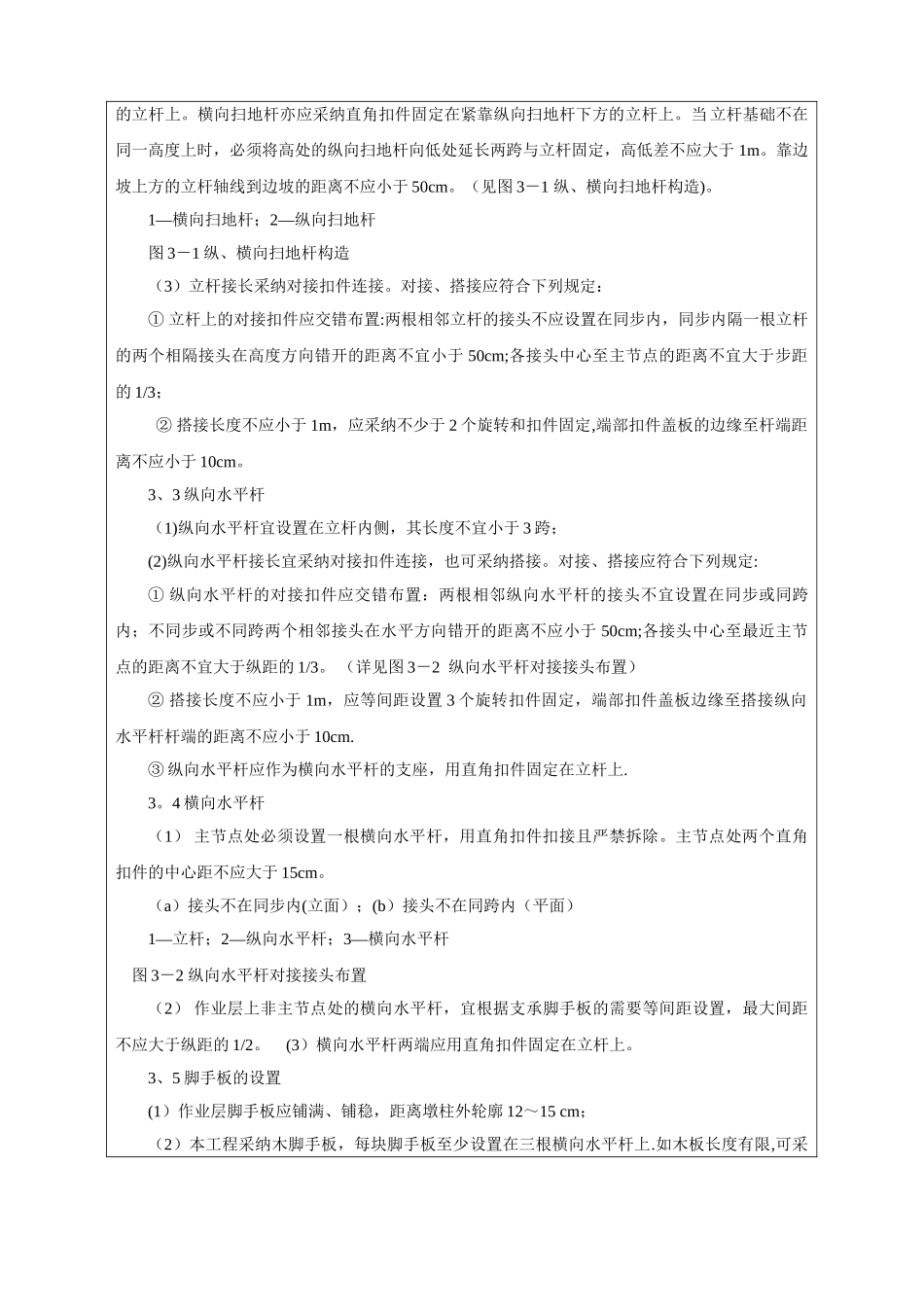

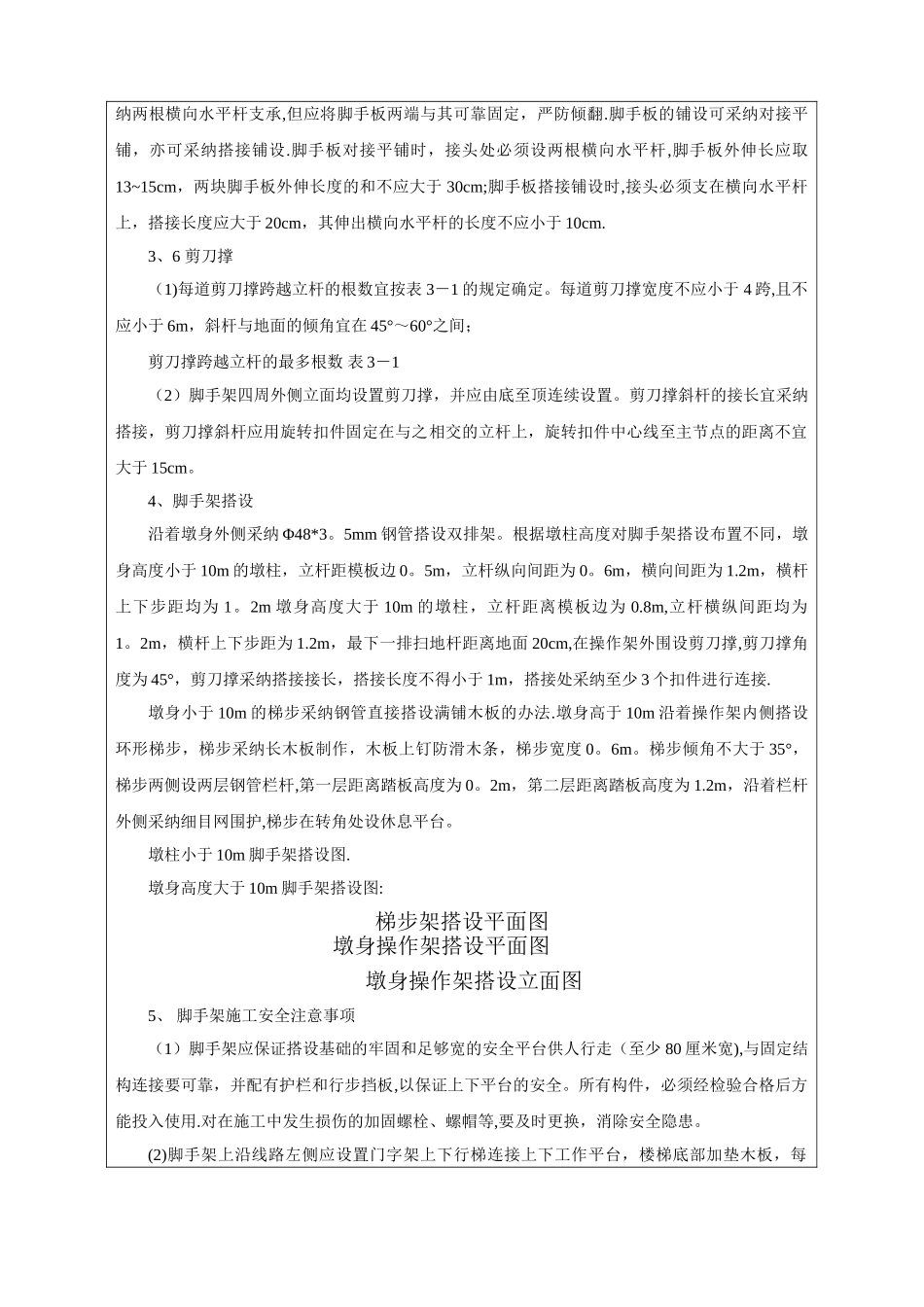

中铁十局龙烟铁路 ZQ—Ⅲ 标段项目经理部三分部技 术 交 底 记 录工程名称跨 206 国道及夹河特大桥交底类别脚手架搭设技术交底技术交底内容：我分部墩身均为圆端型墩柱，共有 2 种类型：一种为简支梁墩身，另一种为连续梁墩身，均设计有护面钢筋。根据施工要求墩身施工时，需要在墩身外围搭设脚手架.脚手架搭设总体安排采纳扣件式钢管架，钢管采纳 GBφ48×3。5 钢管，扣件采纳可锻铸铁制作的扣件沿墩身外围四周封闭式搭设,四面均设双排架.1、脚手架搭设顺序地面放线－摆放扫地杆－安装立杆－连接纵杆－连接横杆－安装剪刀撑－铺设脚手板－安装梯步－安装护栏2、 脚手架构配件2、1 脚手架钢管 脚手架钢管质量应符合现行国家标准《碳素结构钢》(GB/T 700）中 Q235－A 级钢的规定.每根钢管的最大质量不应大于 25kg,采纳 φ48×3。5 钢管。 2、2 扣件扣件式钢管脚手架应采纳可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB 15831）的规定；采纳其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用.2、3 脚手板脚手板采纳木板制作，每块质量不得大于 30kg. 木脚手板应采纳杉木或松木制作,其材质应符合现行国家标准《木结构设计法律规范》（GBJ 5）中Ⅱ级材质的规定。脚手板厚度不应小于50mm，两端应各设直径为 4mm 的镀锌钢丝箍两道。3、搭设要求3。1 地基处理脚手架立杆尽可能的立于承台上，部分墩身由于承台剩余空间较小,外排立杆需要超出承台,则首先要对地基进行处理,基坑回填采纳砂性材料，碾压平整后夯实，基坑回填土范围标高要求高出周围路面，以避开积水，立杆底部采纳木板支垫。3、2 立杆（1）每根立杆底部应设置垫板.（2）脚手架必须设置纵、横向扫地杆.纵向扫地杆应采纳直角扣件固定在距底座上方 20cm 处的立杆上。横向扫地杆亦应采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。当 立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于 1m。靠边坡上方的立杆轴线到边坡的距离不应小于 50cm。（见图 3－1 纵、横向扫地杆构造)。 1―横向扫地杆；2―纵向扫地杆图 3－1 纵、横向扫地杆构造（3）立杆接长采纳对接扣件连接。对接、搭接应符合下列规定：① 立杆上的对接扣件应交错布置:两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于 50cm;各接头中心至主节点的距离...
