墩柱脚手架施工荷载计算书

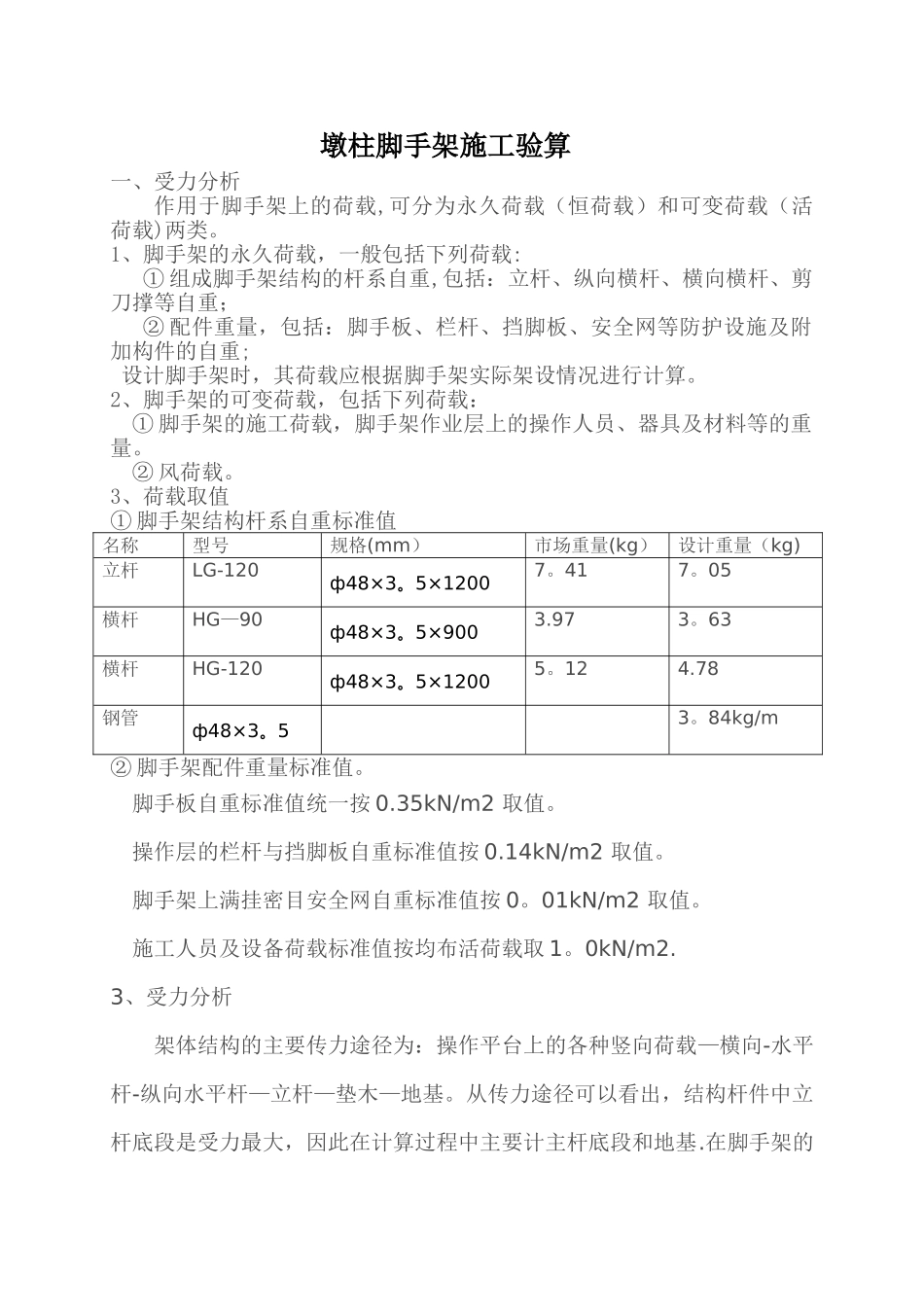

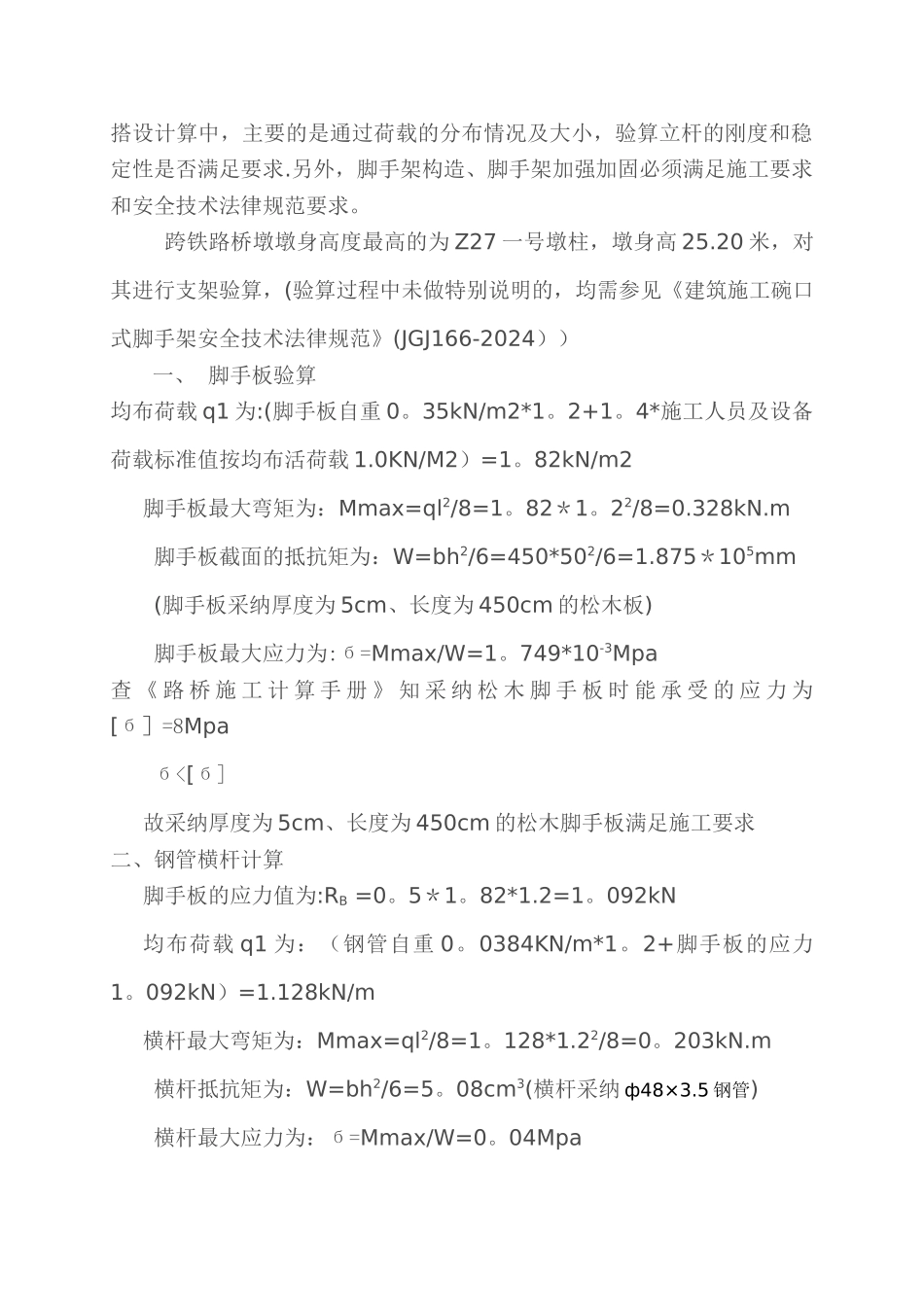

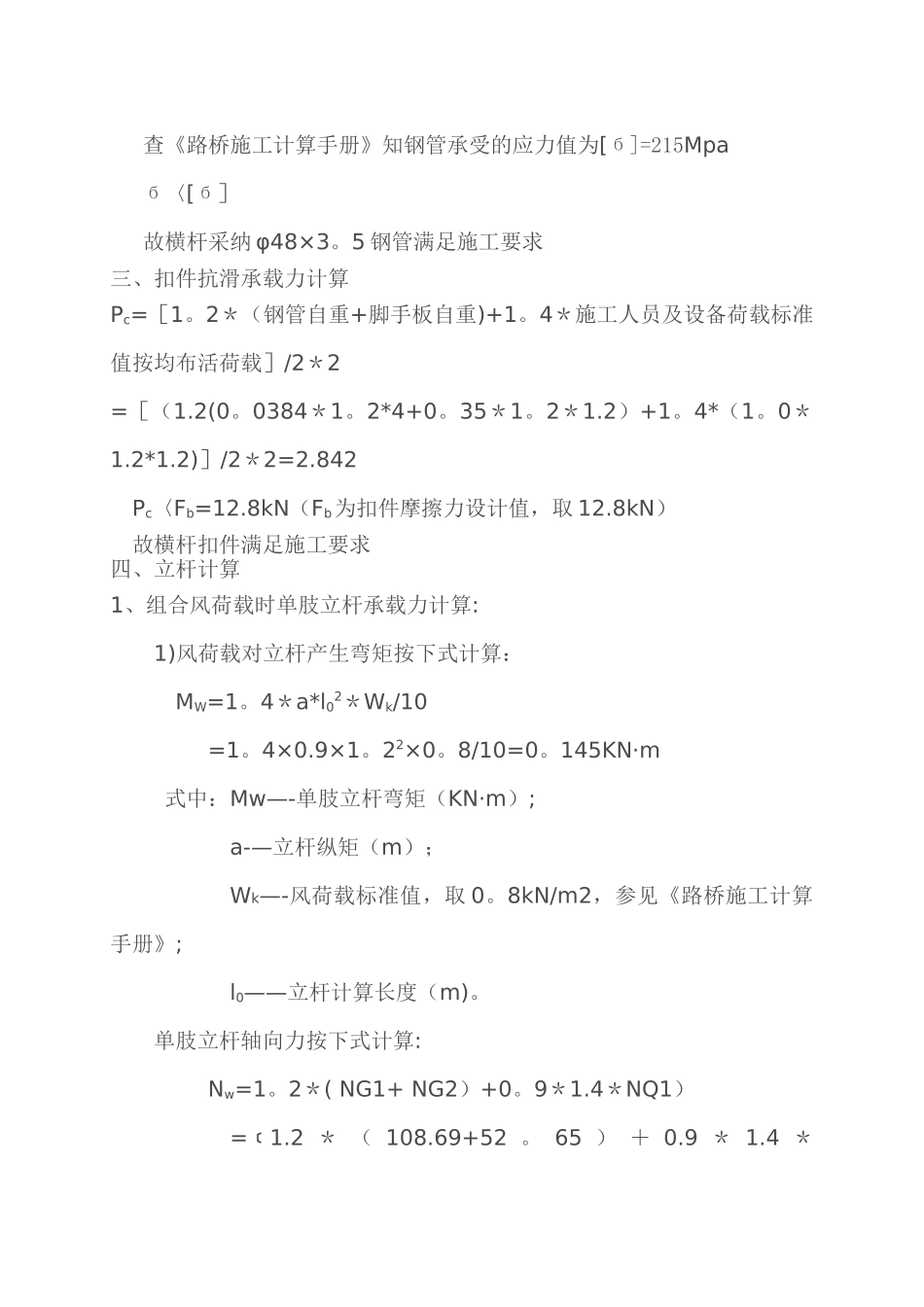

墩柱脚手架施工验算一、受力分析作用于脚手架上的荷载,可分为永久荷载（恒荷载）和可变荷载（活荷载)两类。1、脚手架的永久荷载，一般包括下列荷载:① 组成脚手架结构的杆系自重,包括：立杆、纵向横杆、横向横杆、剪刀撑等自重；② 配件重量，包括：脚手板、栏杆、挡脚板、安全网等防护设施及附加构件的自重;设计脚手架时，其荷载应根据脚手架实际架设情况进行计算。2、脚手架的可变荷载，包括下列荷载：① 脚手架的施工荷载，脚手架作业层上的操作人员、器具及材料等的重量。② 风荷载。3、荷载取值① 脚手架结构杆系自重标准值名称型号规格(mm）市场重量(kg）设计重量（kg)立杆LG-120ф48×3。5×12007。417。05横杆HG—90ф48×3。5×9003.973。63横杆HG-120ф48×3。5×12005。124.78钢管ф48×3。53。84kg/m② 脚手架配件重量标准值。脚手板自重标准值统一按 0.35kN/m2 取值。操作层的栏杆与挡脚板自重标准值按 0.14kN/m2 取值。脚手架上满挂密目安全网自重标准值按 0。01kN/m2 取值。施工人员及设备荷载标准值按均布活荷载取 1。0kN/m2.3、受力分析架体结构的主要传力途径为：操作平台上的各种竖向荷载—横向-水平杆-纵向水平杆—立杆—垫木—地基。从传力途径可以看出，结构杆件中立杆底段是受力最大，因此在计算过程中主要计主杆底段和地基.在脚手架的搭设计算中，主要的是通过荷载的分布情况及大小，验算立杆的刚度和稳定性是否满足要求.另外，脚手架构造、脚手架加强加固必须满足施工要求和安全技术法律规范要求。跨铁路桥墩墩身高度最高的为 Z27 一号墩柱，墩身高 25.20 米，对其进行支架验算，(验算过程中未做特别说明的，均需参见《建筑施工碗口式脚手架安全技术法律规范》(JGJ166-2024））一、 脚手板验算均布荷载 q1 为:(脚手板自重 0。35kN/m2*1。2+1。4*施工人员及设备荷载标准值按均布活荷载 1.0KN/M2）=1。82kN/m2脚手板最大弯矩为：Mmax=ql2/8=1。82＊1。22/8=0.328kN.m脚手板截面的抵抗矩为：W=bh2/6=450*502/6=1.875＊105mm(脚手板采纳厚度为 5cm、长度为 450cm 的松木板)脚手板最大应力为:б=Mmax/W=1。749*10-3Mpa查 《 路 桥 施 工 计 算 手 册 》 知 采 纳 松 木 脚 手 板 时 能 承 受 的 应 力 为[б］=8Mpaб<[б]故采纳厚度为 5cm、长度为 450cm 的松木脚手板满足施工要求二、钢管横杆计算脚手板的应力值为:RB =0。5＊1。82*1.2=1。092kN均布荷载 q1 为：...
