声屏障施工技术交底

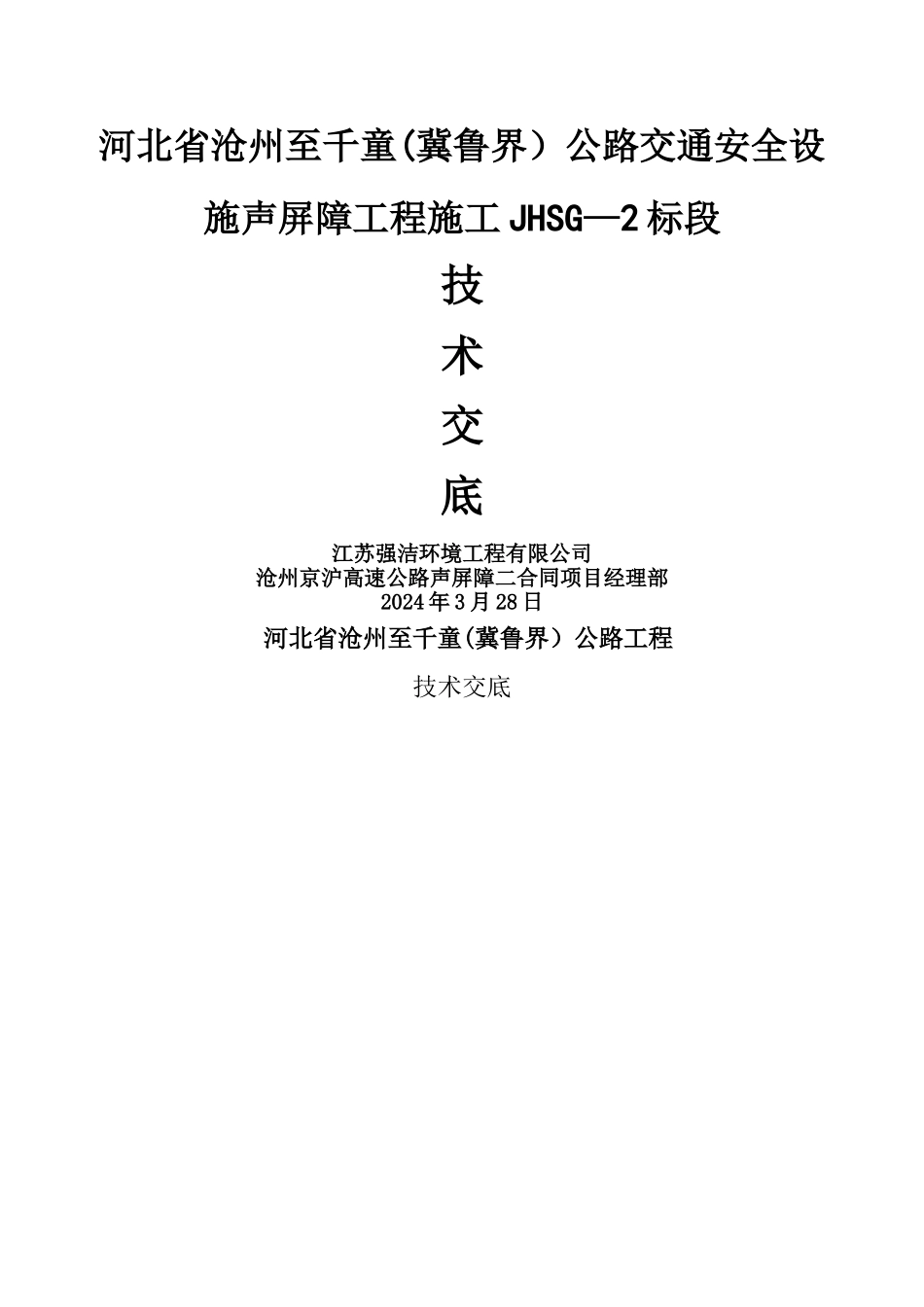

声屏障施工技术交底_第1页
1/5
声屏障施工技术交底_第2页
2/5

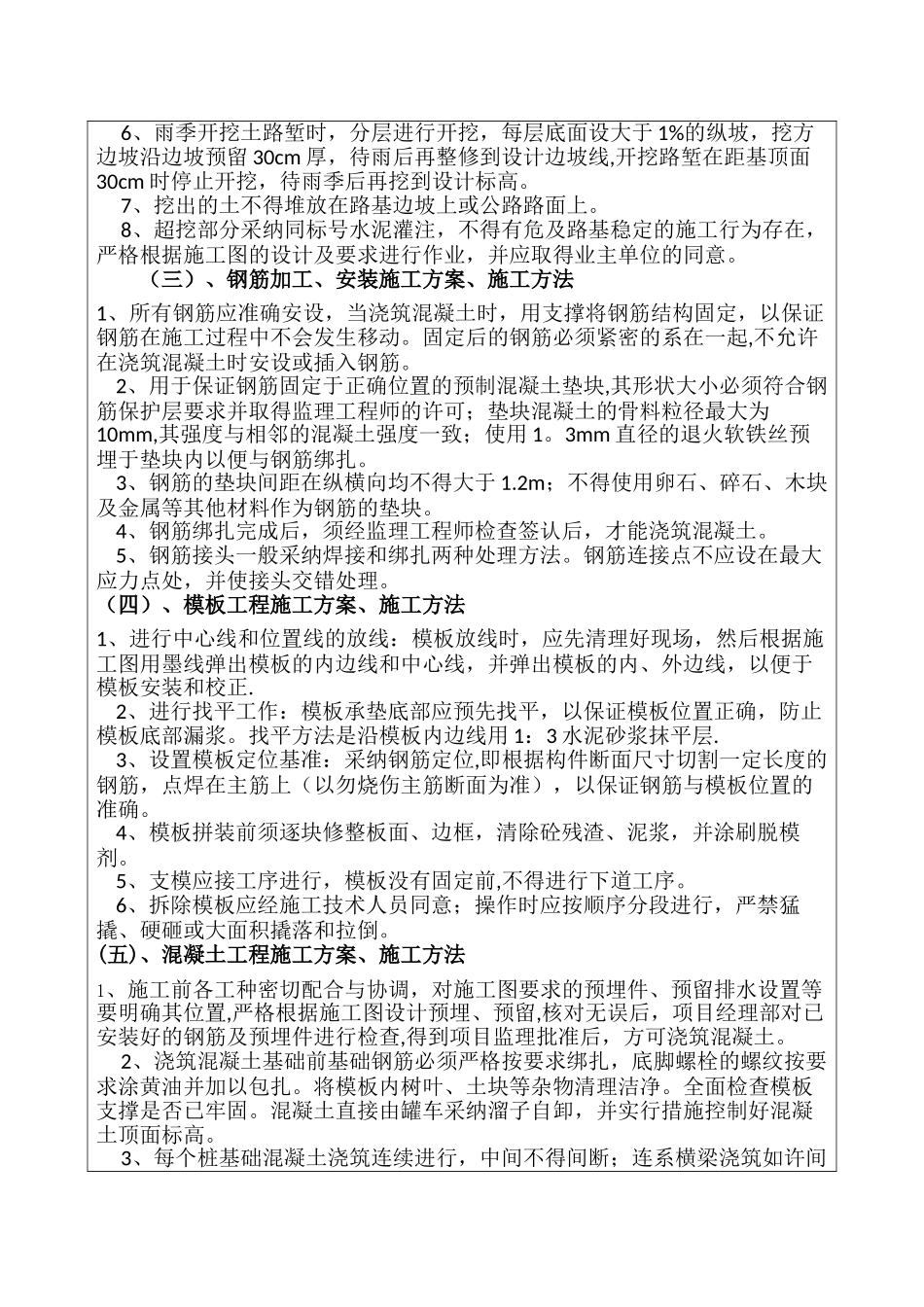

声屏障施工技术交底_第3页
3/5
河北省沧州至千童(冀鲁界)公路交通安全设施声屏障工程施工 JHSG—2 标段技术交底江苏强洁环境工程有限公司沧州京沪高速公路声屏障二合同项目经理部2024 年 3 月 28 日 河北省沧州至千童(冀鲁界)公路工程技术交底项目名称:河北省沧州至千童(冀鲁界)公路交通安全设施工程施工 JHSG-2 (2)熟悉施工图纸及场地的地下土质的地质资料,做到心中有数。 (3)按基础平面图,设置桩位轴线、定位点;桩孔四周撒灰线,测定高程水准点。放线工序完成后,办理验收及相应的自检手续。 (4)按图纸尺寸要求分段做好钢筋笼。 (5)全面开挖之前,有选择性的先挖两个试验桩孔,分析土质、水文等有关情况,以此指导施工。 (6)钻孔机挖孔操作的安全至关重要,开挖前对施工人员进行全面的安全技术交底;操作前对吊具进行安全可靠的检查和试验,确保施工安全。 (7)声屏障屏体安装完毕,预埋件检查完毕.三、设计交底 1、桩孔:直径 650mm,深 2000mm,间距 3000mm。 2、连系横梁:宽:400mm,高 500mm.每 36m 一道伸缩缝. 3、设计材料交底:Φ14 钢筋、Φ12 钢筋、Φ10 钢筋、Φ8 钢筋。 4、保护层厚度:桩孔为 35mm;连系横梁为 35mm。 6、混凝土标号:桩基、连系横梁采纳混凝土标号为 C25.四、施工工序测量放样→挖孔→清孔、验孔→绑钢筋笼→验筋→吊放桩钢筋笼→浇灌砼→养护→整平→绑地梁钢筋→验筋→支模→吊放梁钢筋笼(预埋螺栓、钢板)→浇灌砼→养护→立 H 型钢→安装声屏障单元→恢复路肩、清理现场 五、施工操作要点(一)、测量放线 1、测量内容: (1)从设置声屏障的路段起,相邻桩基的距离和定位;需要明确指出的是错位声屏障特别位置桩基的测量和定位。 (2)做好非标准声屏障的计算、记录和定位工作; (3)对声屏障基础施工所需的数据进行实地测量,并绘制相应的基础施工图。 2、数据统计 根据所测量的实际尺寸,整理分析排队,筛选出标准尺寸与非标准位置的尺寸绘制成表。并报请技术负责人和相关技术人员进行详细的技术论证,与施工图核对后,并根据现场复查情况制订和完善施工工艺,并制定相应施工技术方案。 3、 施工测量放线的要点:施工放线要以变坡点、过渡段的端头作为放线控制点. (二)、基坑开挖 1、施工前,首先要做好施工沿线公路用地范围内的清理表面工作. 2、按施工图纸设计要求设置中线,测量出开挖边线,并鉴定即路边基是否稳定,如不稳定,实行必要的加固防护措施。 3、开挖前做好排水工作,防...
