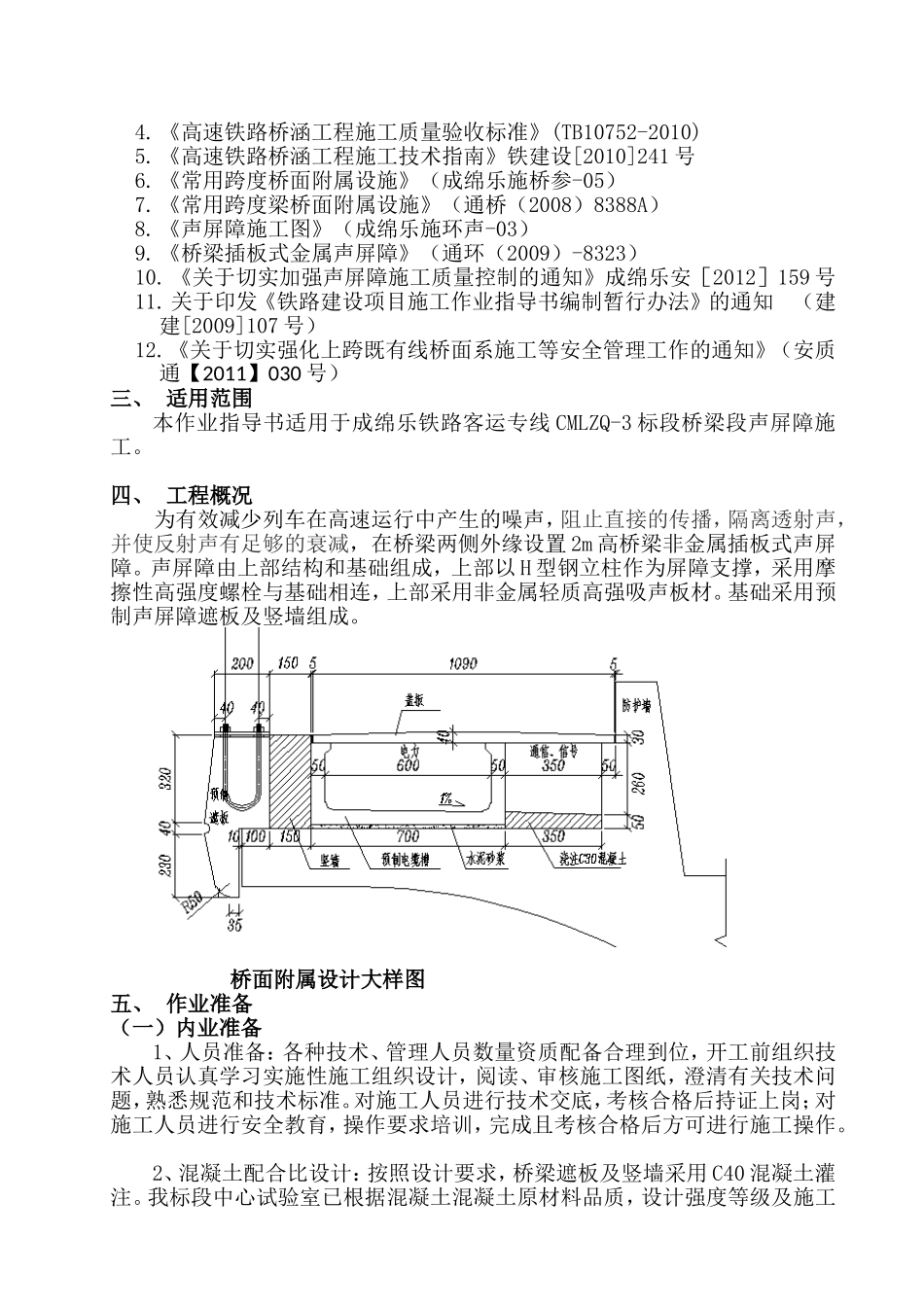

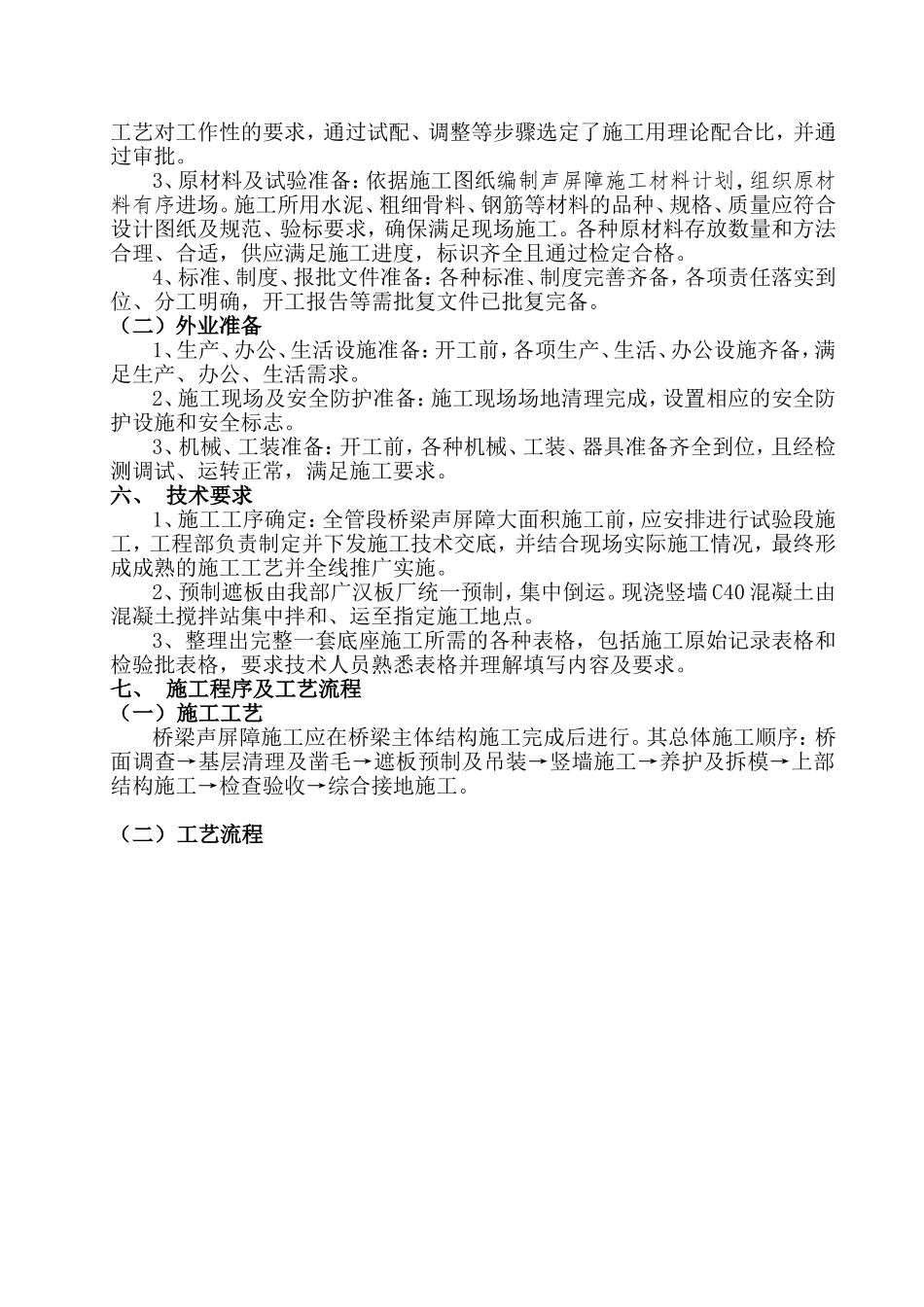

成绵乐铁路客运专线 CMLZQ-3 标段编号：CMLZQ-3-SPZ-02桥梁声屏障施工作业指导书单 位： 中 铁 四 局 编 制： 审 核： 批 准： 一、 目的1. 使我部路基声屏障施工有章可循，保证全过程的施工安全和质量，从而达到过程控制规范化要求； 2. 对内、对外提供文件化的证据； 3. 作为持续改进质量、环境和职业安全健康管理体系的基础和依据；4. 用作学习与培训教材，以提高人员素质和技术水平。二、 编制依据1.《高速铁路工程测量规范》(TB10601-2009)；2.《铁路混凝土工程施工质量验收标准》(TB10424-2010)3.《铁路混凝土工程施工技术指南》铁建设[2010]241 号4.《高速铁路桥涵工程施工质量验收标准》(TB10752-2010)5.《高速铁路桥涵工程施工技术指南》铁建设[2010]241 号6.《常用跨度桥面附属设施》（成绵乐施桥参-05）7.《常用跨度梁桥面附属设施》（通桥（2008）8388A）8.《声屏障施工图》（成绵乐施环声-03）9.《桥梁插板式金属声屏障》（通环（2009）-8323）10.《关于切实加强声屏障施工质量控制的通知》成绵乐安［2012］159 号11. 关于印发《铁路建设项目施工作业指导书编制暂行办法》的通知 （建建[2009]107 号）12.《关于切实强化上跨既有线桥面系施工等安全管理工作的通知》（安质通【2011】030 号）三、 适用范围本作业指导书适用于成绵乐铁路客运专线 CMLZQ-3 标段桥梁段声屏障施工。四、 工程概况为有效减少列车在高速运行中产生的噪声，阻止直接的传播，隔离透射声，并使反射声有足够的衰减，在桥梁两侧外缘设置 2m 高桥梁非金属插板式声屏障。声屏障由上部结构和基础组成，上部以 H 型钢立柱作为屏障支撑，采用摩擦性高强度螺栓与基础相连，上部采用非金属轻质高强吸声板材。基础采用预制声屏障遮板及竖墙组成。 桥面附属设计大样图五、 作业准备（一）内业准备1、人员准备：各种技术、管理人员数量资质配备合理到位，开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。对施工人员进行技术交底，考核合格后持证上岗；对施工人员进行安全教育，操作要求培训，完成且考核合格后方可进行施工操作。 2、混凝土配合比设计：按照设计要求，桥梁遮板及竖墙采用 C40 混凝土灌注。我标段中心试验室已根据混凝土混凝土原材料品质，设计强度等级及施工工艺对工作性的要求，通过试配、调整等步骤选定了施工用理论配合比，并通过审批。3、原材料及...
