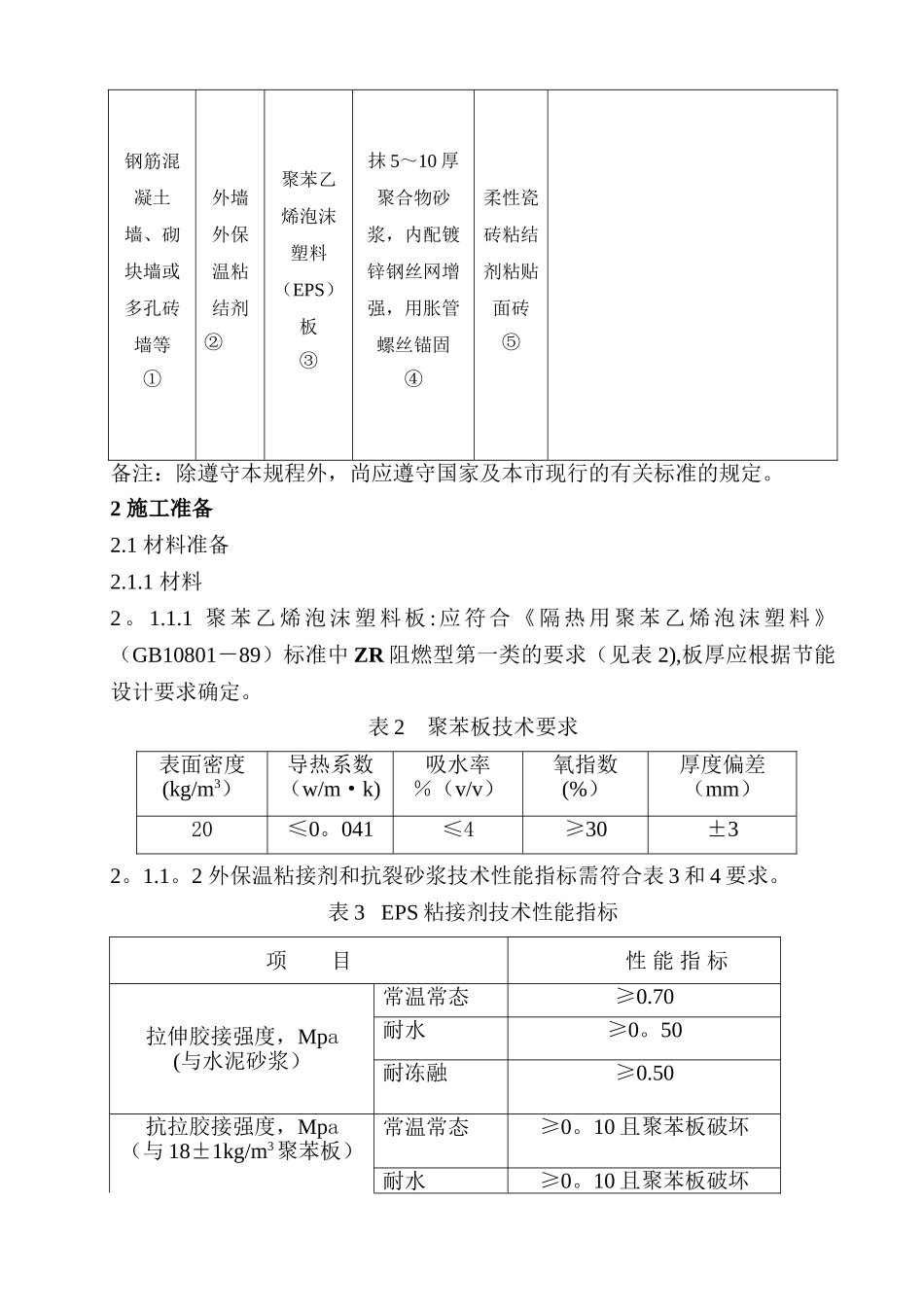

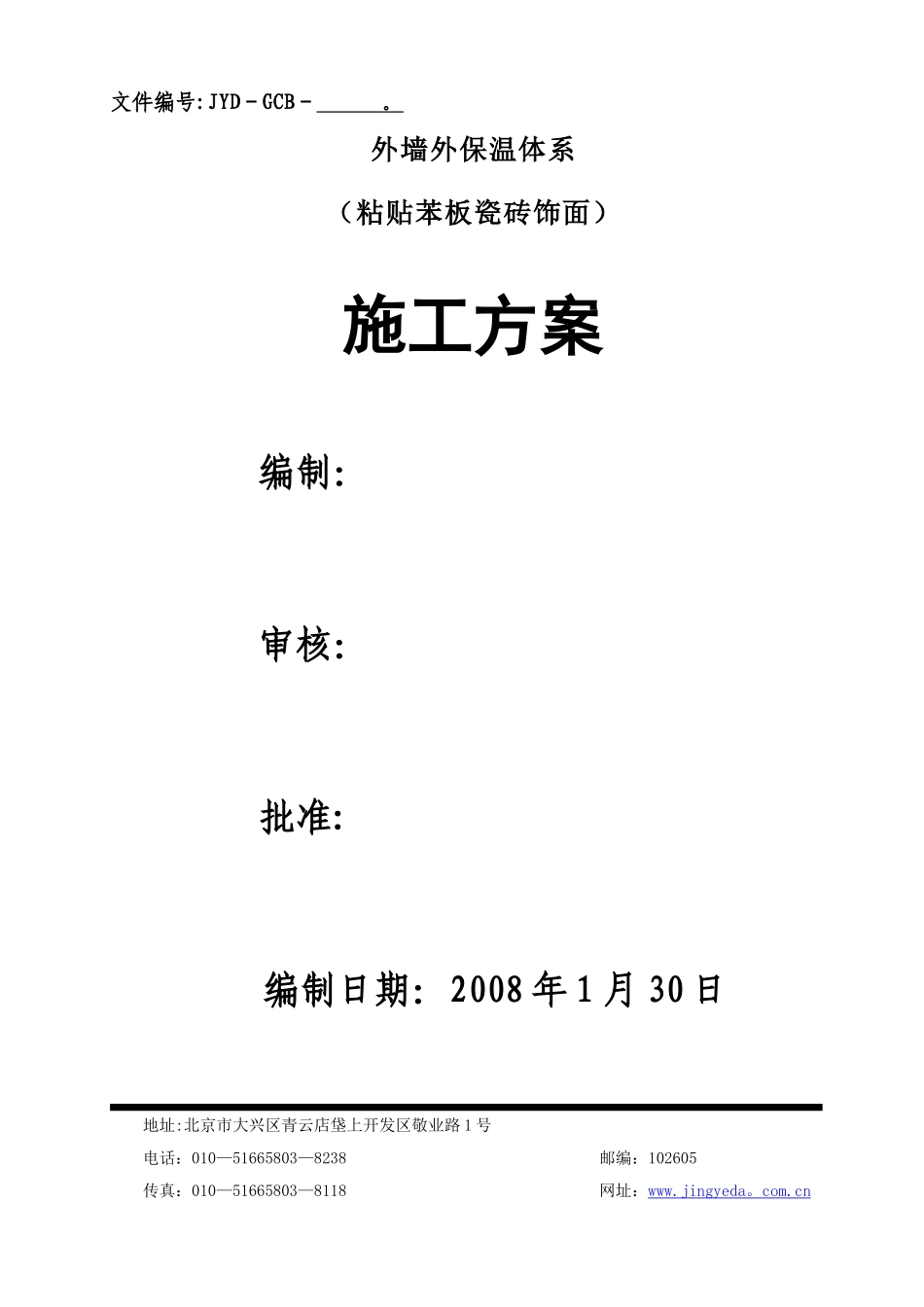

文件编号:JYD－GCB－ 。外墙外保温体系（粘贴苯板瓷砖饰面）施工方案编制：审核：批准:编制日期：2008 年 1 月 30 日地址:北京市大兴区青云店垡上开发区敬业路 1 号电话：010—51665803—8238邮编：102605传真：010—51665803—8118网址：www.jingyeda 。 com.cn 目 录1 概况 22 施工准备33 施工工艺64 质量标准105 成品保证措施126 其它注意事项127 相关构造图131 概况1） 工程名称： 2） 建设地点： 3） 建设单位:4)监理单位: 本方案主要叙述以 80mm 厚聚苯乙烯泡沫塑料（以下简称 EPS）为保温材料,镀锌钢丝网为增强材料（用专用尼龙胀栓固定于结构墙上），用外保温粘结剂作为 EPS 粘结材料，外保温用厚层聚合物砂浆作为 EPS 保护面层，以瓷砖粘结剂外贴瓷砖的建筑外墙外保温体系的施工标准工法。其基本构造见表 1。表 1 面砖饰面外墙外保温基本构造外墙外保温作法构造示意图粘结层保温层保护层外饰面钢筋混凝土墙、砌块墙或多孔砖墙等①外墙外保温粘结剂②聚苯乙烯泡沫塑料（EPS）板③抹 5～10 厚聚合物砂浆，内配镀锌钢丝网增强，用胀管螺丝锚固④柔性瓷砖粘结剂粘贴面砖⑤备注：除遵守本规程外，尚应遵守国家及本市现行的有关标准的规定。2 施工准备2.1 材料准备 2.1.1 材料 2。1.1.1 聚苯乙烯泡沫塑料板 : 应符合《隔热用聚苯乙烯泡沫塑料》（GB10801－89）标准中 ZR 阻燃型第一类的要求（见表 2),板厚应根据节能设计要求确定。表 2 聚苯板技术要求表面密度(kg/m3）导热系数（w/m·k)吸水率％（v/v）氧指数(%）厚度偏差（mm）20≤0。041≤4≥30±32。1.1。2 外保温粘接剂和抗裂砂浆技术性能指标需符合表 3 和 4 要求。表 3 EPS 粘接剂技术性能指标项 目性 能 指 标拉伸胶接强度，Mpa(与水泥砂浆）常温常态 ≥0.70耐水 ≥0。50耐冻融≥0.50抗拉胶接强度，Mpa（与 18±1kg/m3聚苯板）常温常态 ≥0。10 且聚苯板破坏耐水 ≥0。10 且聚苯板破坏耐冻融≥0.10 且聚苯板破坏可操作时间,h≥2。0抗压强度/抗折强度3.0表 4 厚层聚合物砂浆性能指标试验项目性能指标拉伸胶接强度，Mpa（预涂界面剂)原强度≥0。6耐温≥0。...
