外墙承插型盘扣式钢管脚手架施工工法

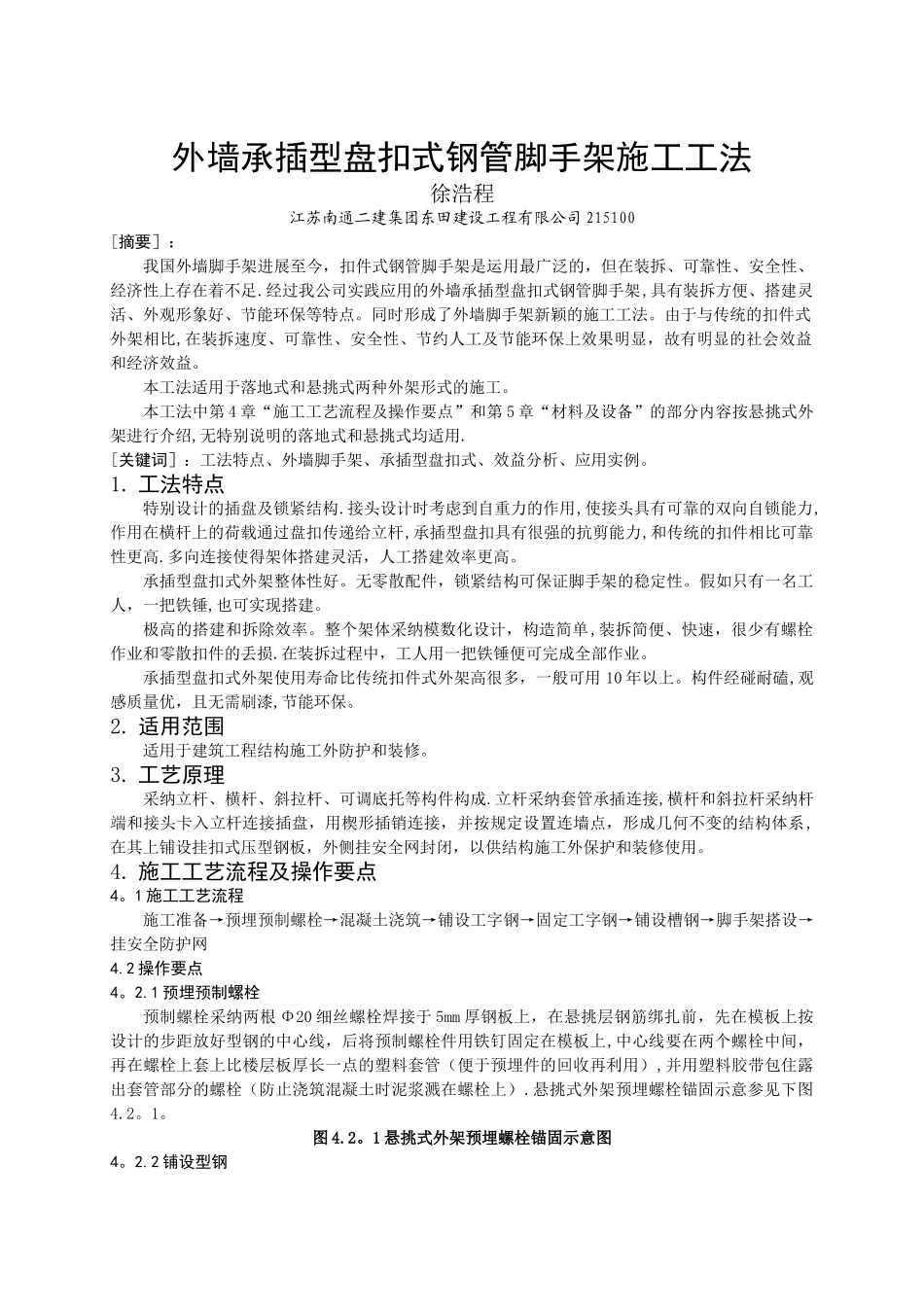

外墙承插型盘扣式钢管脚手架施工工法_第1页
1/7

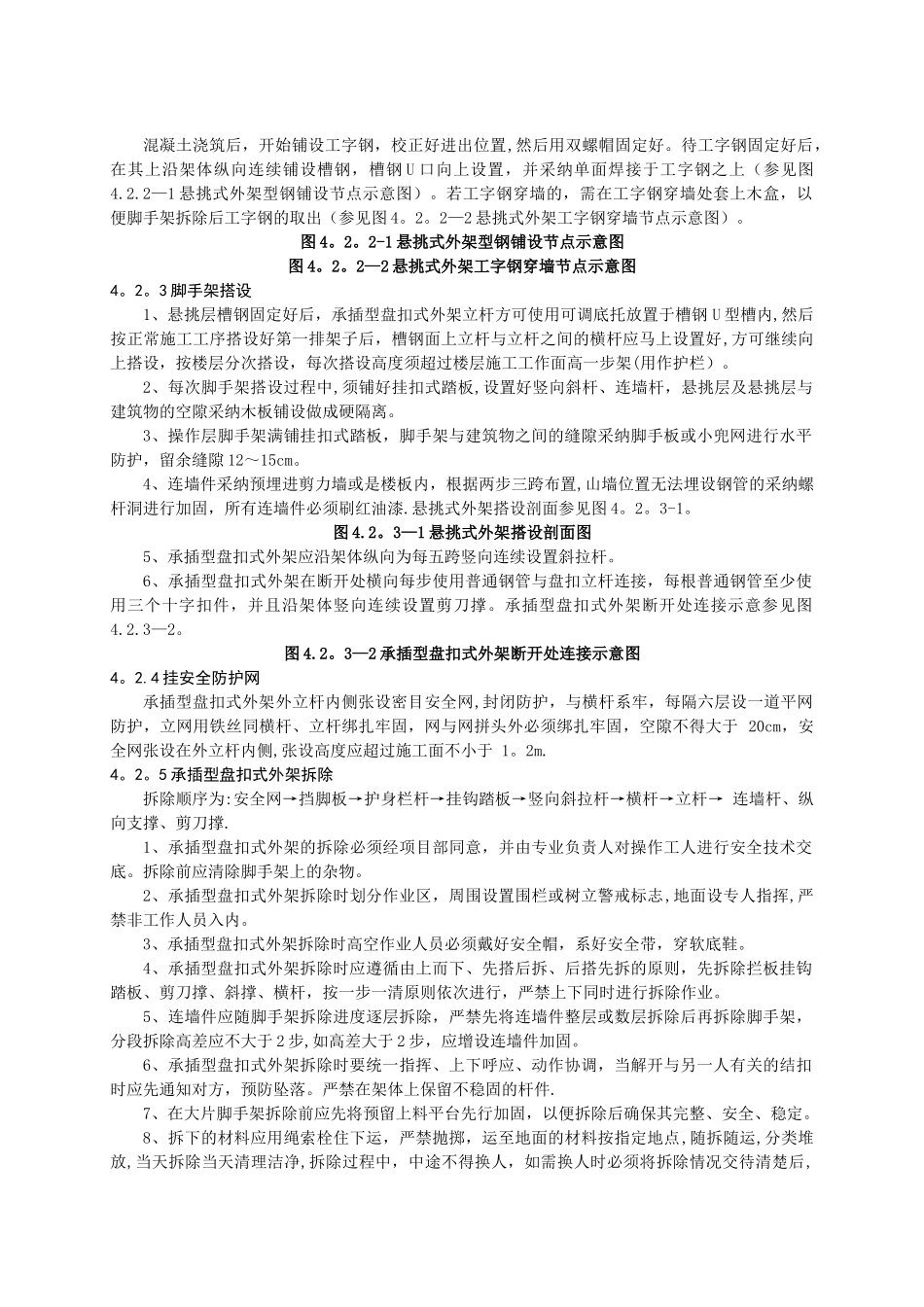

外墙承插型盘扣式钢管脚手架施工工法_第2页
2/7
外墙承插型盘扣式钢管脚手架施工工法_第3页
3/7
外墙承插型盘扣式钢管脚手架施工工法徐浩程江苏南通二建集团东田建设工程有限公司 215100[摘要]:我国外墙脚手架进展至今,扣件式钢管脚手架是运用最广泛的,但在装拆、可靠性、安全性、经济性上存在着不足.经过我公司实践应用的外墙承插型盘扣式钢管脚手架,具有装拆方便、搭建灵活、外观形象好、节能环保等特点。同时形成了外墙脚手架新颖的施工工法。由于与传统的扣件式外架相比,在装拆速度、可靠性、安全性、节约人工及节能环保上效果明显,故有明显的社会效益和经济效益。本工法适用于落地式和悬挑式两种外架形式的施工。本工法中第 4 章“施工工艺流程及操作要点”和第 5 章“材料及设备”的部分内容按悬挑式外架进行介绍,无特别说明的落地式和悬挑式均适用.[关键词]:工法特点、外墙脚手架、承插型盘扣式、效益分析、应用实例。1. 工法特点特别设计的插盘及锁紧结构.接头设计时考虑到自重力的作用,使接头具有可靠的双向自锁能力,作用在横杆上的荷载通过盘扣传递给立杆,承插型盘扣具有很强的抗剪能力,和传统的扣件相比可靠性更高.多向连接使得架体搭建灵活,人工搭建效率更高。承插型盘扣式外架整体性好。无零散配件,锁紧结构可保证脚手架的稳定性。假如只有一名工人,一把铁锤,也可实现搭建。极高的搭建和拆除效率。整个架体采纳模数化设计,构造简单,装拆简便、快速,很少有螺栓作业和零散扣件的丢损.在装拆过程中,工人用一把铁锤便可完成全部作业。承插型盘扣式外架使用寿命比传统扣件式外架高很多,一般可用 10 年以上。构件经碰耐磕,观感质量优,且无需刷漆,节能环保。2. 适用范围适用于建筑工程结构施工外防护和装修。3. 工艺原理采纳立杆、横杆、斜拉杆、可调底托等构件构成.立杆采纳套管承插连接,横杆和斜拉杆采纳杆端和接头卡入立杆连接插盘,用楔形插销连接,并按规定设置连墙点,形成几何不变的结构体系,在其上铺设挂扣式压型钢板,外侧挂安全网封闭,以供结构施工外保护和装修使用。4. 施工工艺流程及操作要点4。1 施工工艺流程施工准备→预埋预制螺栓→混凝土浇筑→铺设工字钢→固定工字钢→铺设槽钢→脚手架搭设→挂安全防护网4.2 操作要点4。2.1 预埋预制螺栓预制螺栓采纳两根 Φ20 细丝螺栓焊接于 5mm 厚钢板上,在悬挑层钢筋绑扎前,先在模板上按设计的步距放好型钢的中心线,后将预制螺栓件用铁钉固定在模板上,中心线要在两个螺栓中间,再在螺栓上套上比楼层板厚长一点的塑料套管(便于预埋件的回收...
