外架悬挑防护棚施工方案

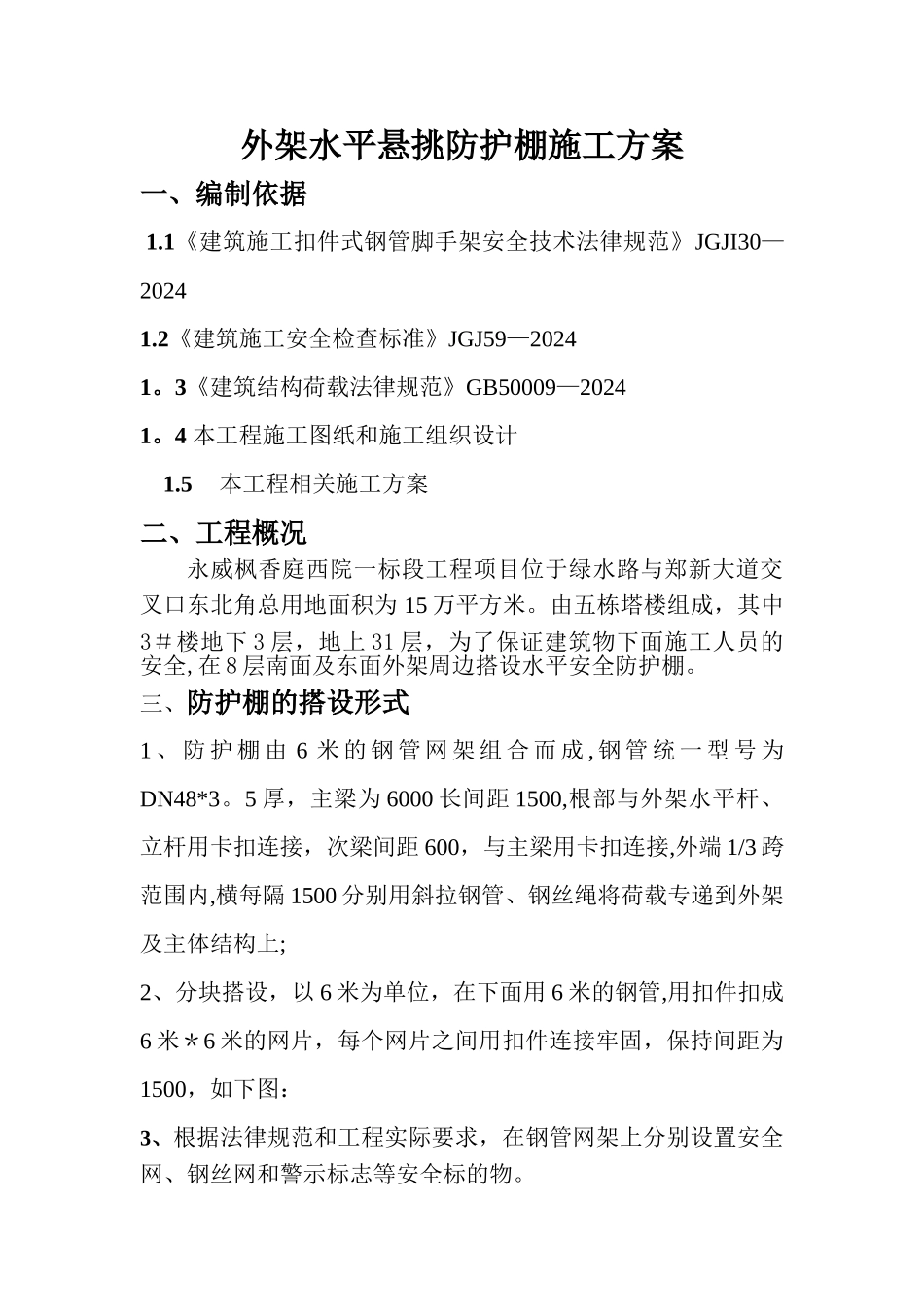

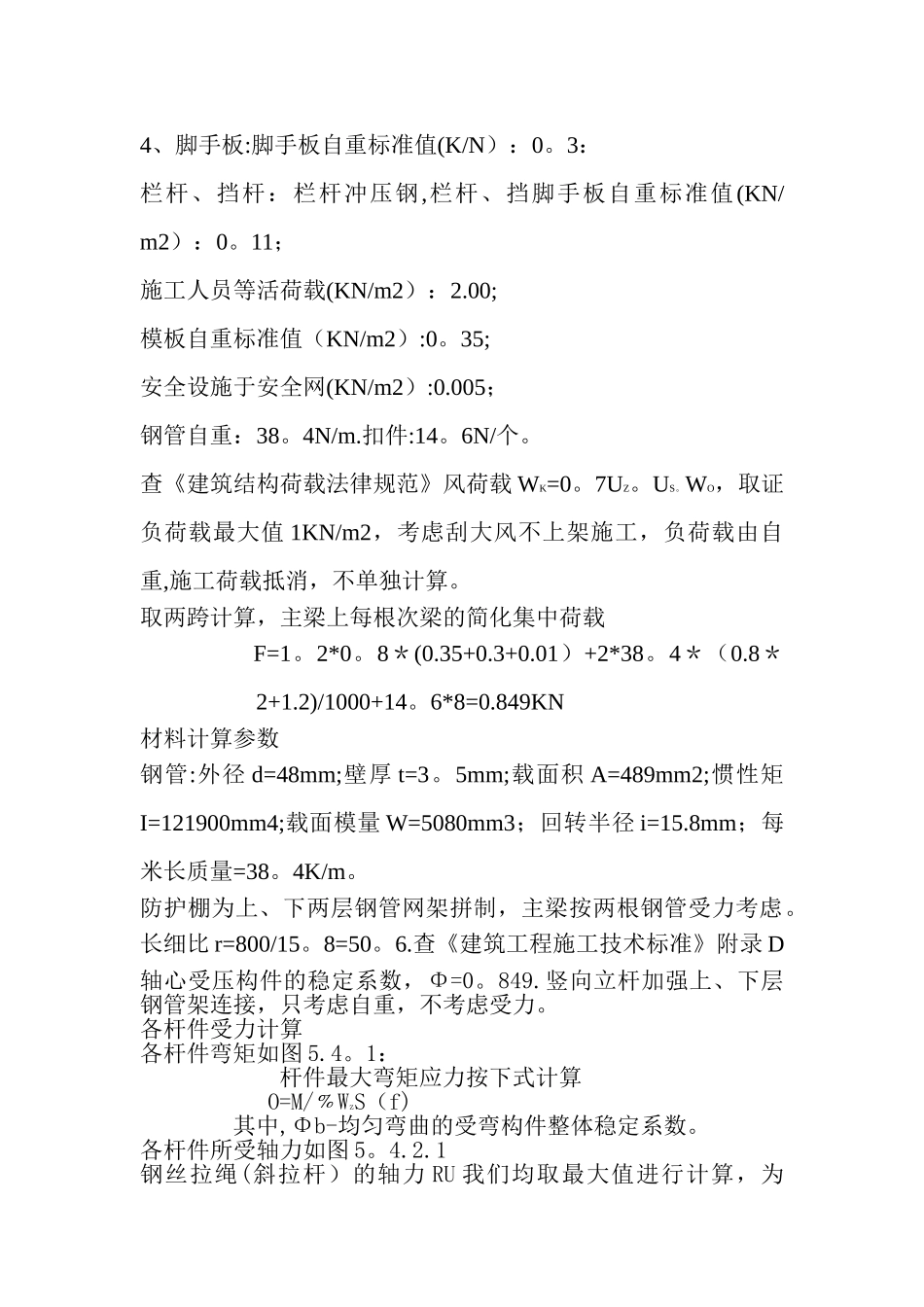

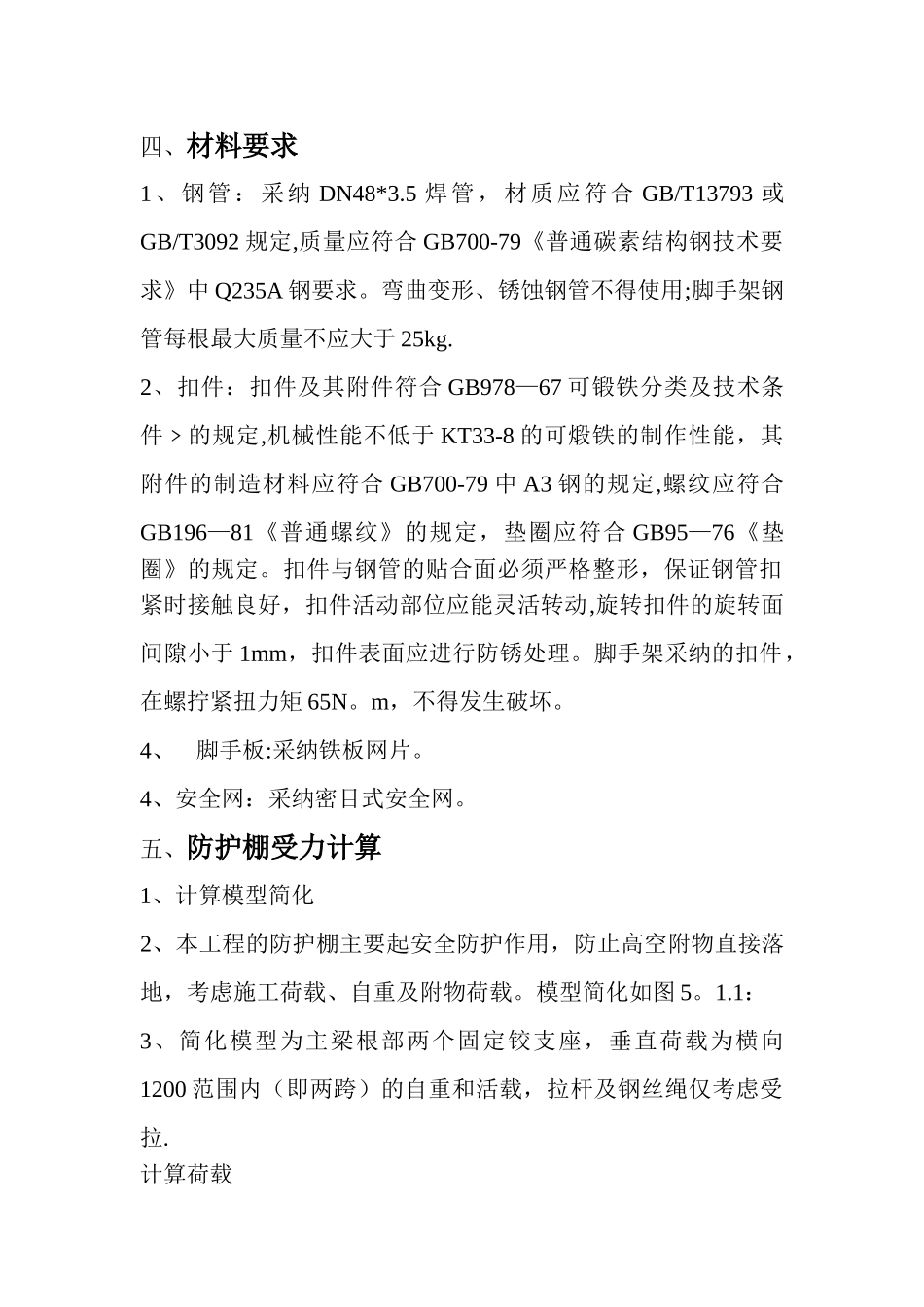

外架水平悬挑防护棚施工方案一、编制依据 1.1《建筑施工扣件式钢管脚手架安全技术法律规范》JGJI30—20241.2《建筑施工安全检查标准》JGJ59—20241。3《建筑结构荷载法律规范》GB50009—20241。4 本工程施工图纸和施工组织设计1.5本工程相关施工方案二、工程概况永威枫香庭西院一标段工程项目位于绿水路与郑新大道交叉口东北角总用地面积为 15 万平方米。由五栋塔楼组成，其中3＃楼地下 3 层，地上 31 层，为了保证建筑物下面施工人员的安全,在 8 层南面及东面外架周边搭设水平安全防护棚。三、防护棚的搭设形式1 、 防 护 棚 由 6 米 的 钢 管 网 架 组 合 而 成 , 钢 管 统 一 型 号 为DN48*3。5 厚，主梁为 6000 长间距 1500,根部与外架水平杆、立杆用卡扣连接，次梁间距 600，与主梁用卡扣连接,外端 1/3 跨范围内,横每隔 1500 分别用斜拉钢管、钢丝绳将荷载专递到外架及主体结构上;2、分块搭设，以 6 米为单位，在下面用 6 米的钢管,用扣件扣成6 米＊6 米的网片，每个网片之间用扣件连接牢固，保持间距为1500，如下图：3、根据法律规范和工程实际要求，在钢管网架上分别设置安全网、钢丝网和警示标志等安全标的物。四、材料要求1、钢管：采纳 DN48*3.5 焊管，材质应符合 GB/T13793 或GB/T3092 规定,质量应符合 GB700-79《普通碳素结构钢技术要求》中 Q235A 钢要求。弯曲变形、锈蚀钢管不得使用;脚手架钢管每根最大质量不应大于 25kg.2、扣件：扣件及其附件符合 GB978—67 可锻铁分类及技术条件﹥的规定,机械性能不低于 KT33-8 的可煅铁的制作性能，其附件的制造材料应符合 GB700-79 中 A3 钢的规定,螺纹应符合GB196—81《普通螺纹》的规定，垫圈应符合 GB95—76《垫圈》的规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动,旋转扣件的旋转面间隙小于 1mm，扣件表面应进行防锈处理。脚手架采纳的扣件，在螺拧紧扭力矩 65N。m，不得发生破坏。4、脚手板:采纳铁板网片。4、安全网：采纳密目式安全网。五、防护棚受力计算1、计算模型简化2、本工程的防护棚主要起安全防护作用，防止高空附物直接落地，考虑施工荷载、自重及附物荷载。模型简化如图 5。1.1：3、简化模型为主梁根部两个固定铰支座，垂直荷载为横向1200 范围内（即两跨）的自重和活载，拉杆及钢丝绳仅考虑受拉.计算荷载4、脚手板:脚手板自重标准值(K/N）：0。3：栏杆...
