外脚手架搭设方案

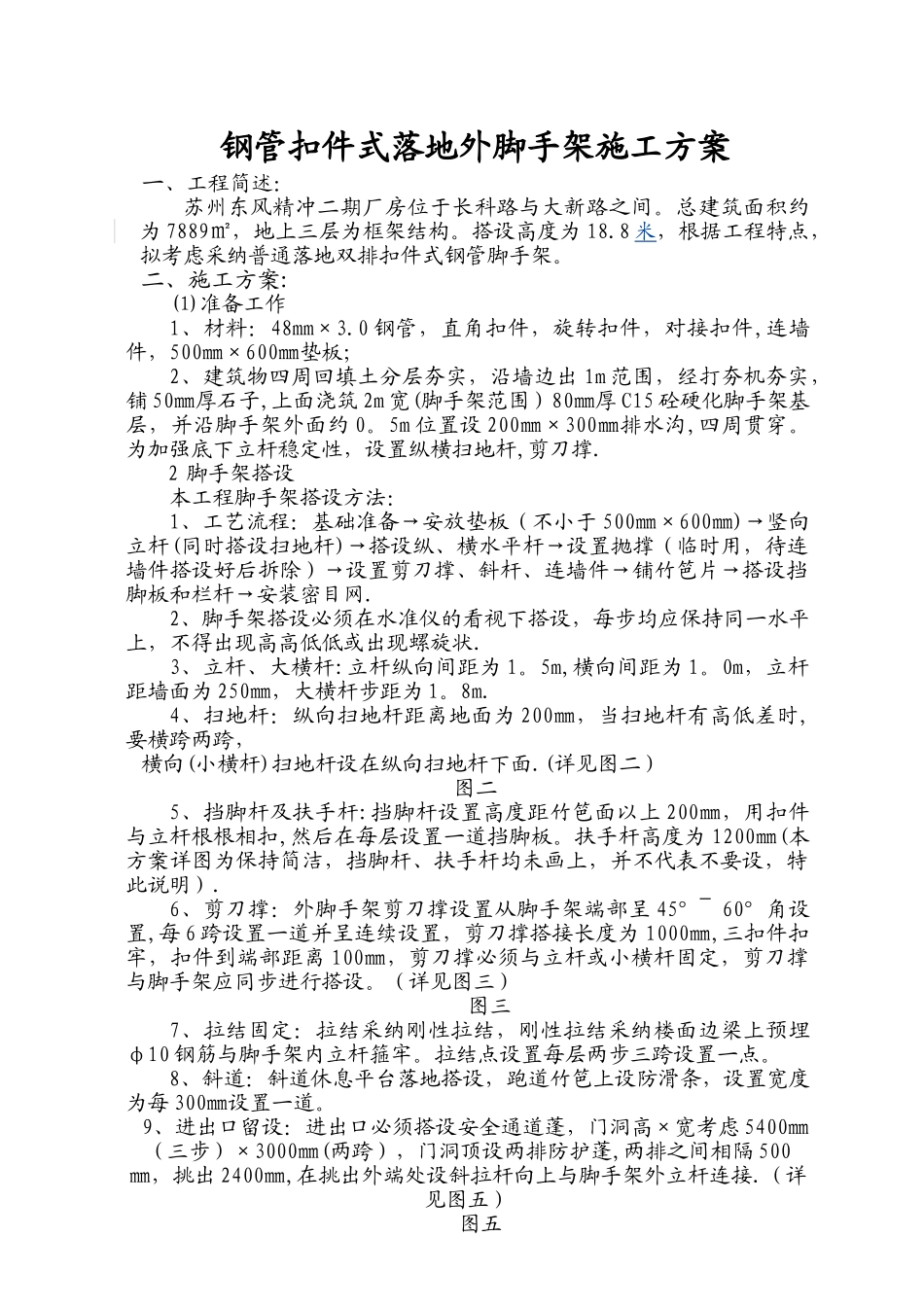

钢管扣件式落地外脚手架施工方案一、工程简述：苏州东风精冲二期厂房位于长科路与大新路之间。总建筑面积约为 7889㎡，地上三层为框架结构。搭设高度为 18.8 米，根据工程特点，拟考虑采纳普通落地双排扣件式钢管脚手架。二、施工方案:⑴ 准备工作1、材料：48mm×3.0 钢管，直角扣件，旋转扣件，对接扣件,连墙件，500㎜×600㎜垫板；2、建筑物四周回填土分层夯实，沿墙边出 1m 范围，经打夯机夯实，铺 50㎜厚石子,上面浇筑 2m 宽(脚手架范围）80㎜厚 C15 砼硬化脚手架基层，并沿脚手架外面约 0。5m 位置设 200㎜×300㎜排水沟,四周贯穿。为加强底下立杆稳定性，设置纵横扫地杆,剪刀撑.2 脚手架搭设本工程脚手架搭设方法：1、工艺流程：基础准备→安放垫板（不小于 500㎜×600㎜)→竖向立杆(同时搭设扫地杆)→搭设纵、横水平杆→设置抛撑（临时用，待连墙件搭设好后拆除）→设置剪刀撑、斜杆、连墙件→铺竹笆片→搭设挡脚板和栏杆→安装密目网.2、脚手架搭设必须在水准仪的看视下搭设，每步均应保持同一水平上，不得出现高高低低或出现螺旋状.3、立杆、大横杆:立杆纵向间距为 1。5m,横向间距为 1。0m，立杆距墙面为 250㎜，大横杆步距为 1。8m.4、扫地杆：纵向扫地杆距离地面为 200㎜，当扫地杆有高低差时,要横跨两跨，横向(小横杆)扫地杆设在纵向扫地杆下面.(详见图二）图二5、挡脚杆及扶手杆:挡脚杆设置高度距竹笆面以上 200㎜，用扣件与立杆根根相扣,然后在每层设置一道挡脚板。扶手杆高度为 1200㎜(本方案详图为保持简洁，挡脚杆、扶手杆均未画上，并不代表不要设，特此说明）.6、剪刀撑：外脚手架剪刀撑设置从脚手架端部呈 45°~ 60°角设置,每 6 跨设置一道并呈连续设置，剪刀撑搭接长度为 1000㎜,三扣件扣牢，扣件到端部距离 100㎜，剪刀撑必须与立杆或小横杆固定，剪刀撑与脚手架应同步进行搭设。（详见图三）图三7、拉结固定：拉结采纳刚性拉结，刚性拉结采纳楼面边梁上预埋φ10 钢筋与脚手架内立杆箍牢。拉结点设置每层两步三跨设置一点。8、斜道：斜道休息平台落地搭设，跑道竹笆上设防滑条，设置宽度为每 300㎜设置一道。9、进出口留设：进出口必须搭设安全通道蓬，门洞高×宽考虑 5400㎜（三步）×3000㎜(两跨），门洞顶设两排防护蓬,两排之间相隔 500㎜，挑出 2400㎜,在挑出外端处设斜拉杆向上与脚手架外立杆连接.（详见图五） 图五10、脚手架密目网挂设从二层楼起至顶排，挂设时密目网下口和接...
