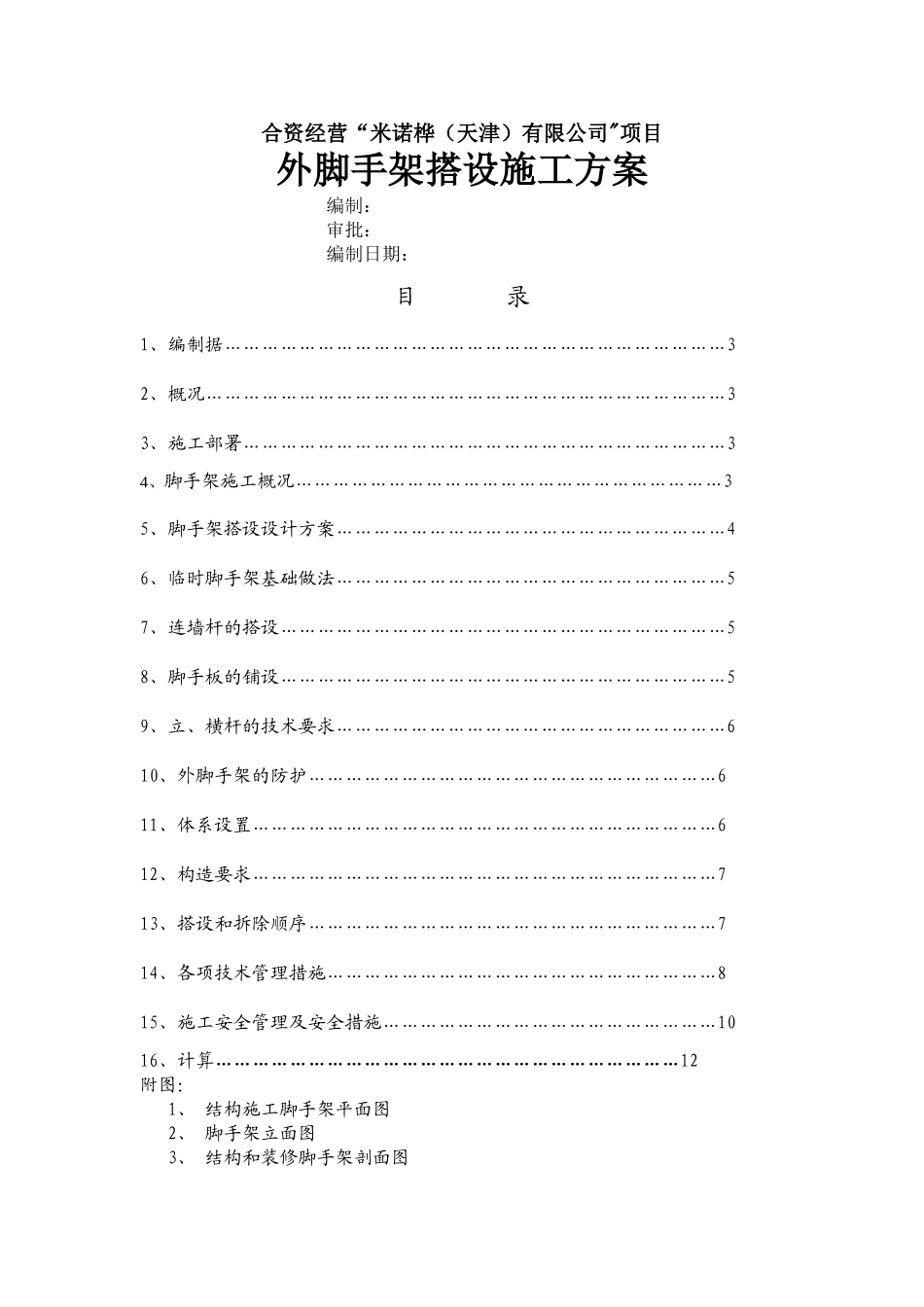

合资经营“米诺桦（天津）有限公司"项目外脚手架搭设施工方案编制：审批：编制日期：目 录1、编制据………………………………………………………………………32、概况…………………………………………………………………………33、施工部署……………………………………………………………………34、脚手架施工概况……………………………………………………………35、脚手架搭设设计方案………………………………………………………46、临时脚手架基础做法………………………………………………………57、连墙杆的搭设………………………………………………………………58、脚手板的铺设………………………………………………………………59、立、横杆的技术要求………………………………………………………610、外脚手架的防护…………………………………………………………611、体系设置…………………………………………………………………612、构造要求…………………………………………………………………713、搭设和拆除顺序…………………………………………………………714、各项技术管理措施………………………………………………………815、施工安全管理及安全措施………………………………………………1016、计算…………………………………………………………………12附图： 1、 结构施工脚手架平面图 2、 脚手架立面图 3、 结构和装修脚手架剖面图4、 连墙件构造示意图5、 门洞处构造示意图6、 马道搭设示意图1、编制依据1.1 合资经营“米诺桦（天津）有限公司"项目施工图纸1。2《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001)1。3《建筑施工高处作业安全技术法律规范》(JGJ80—91）1.4 建设部部颁标准《建筑施工安全检查标准（JGJ59-99）》1。5 中国建筑工业出版《建筑施工脚手架有用手册》1.6 合资经营“米诺桦（天津）有限公司”项目《施工组织设计》1。7《现行建筑质量安全管理法律规范大全》2、概况该项目为米诺桦(天津）有限公司厂房项目，位置在廊坊开发区，北面为溢元道，东面为古旺路.本次工程建设包括 1 号厂房、3 号宿舍及餐厅、5 号生产楼.主要外架为 3 号宿舍及餐厅、5 号生产楼结构外脚手架。2。1 楼面积及层高3 号宿舍及餐厅:建筑面积 1899.5㎡，地上二层,层高 3。3m，檐高 7。5m。5 号生产楼：建筑面积 1809。95㎡，地上二层,层高 5.4m、4.2m，檐高 13.5m.2。2 结构形...
