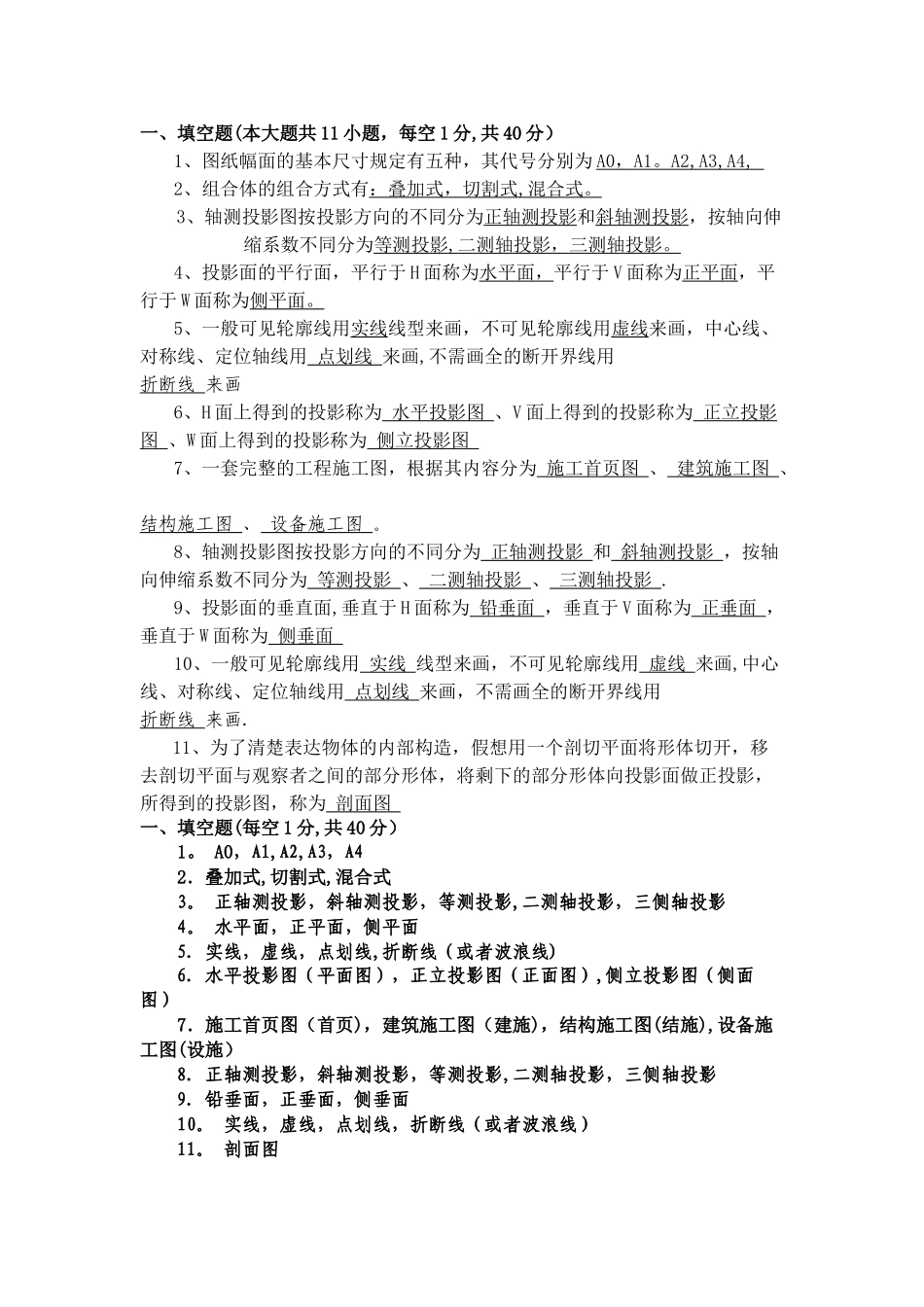

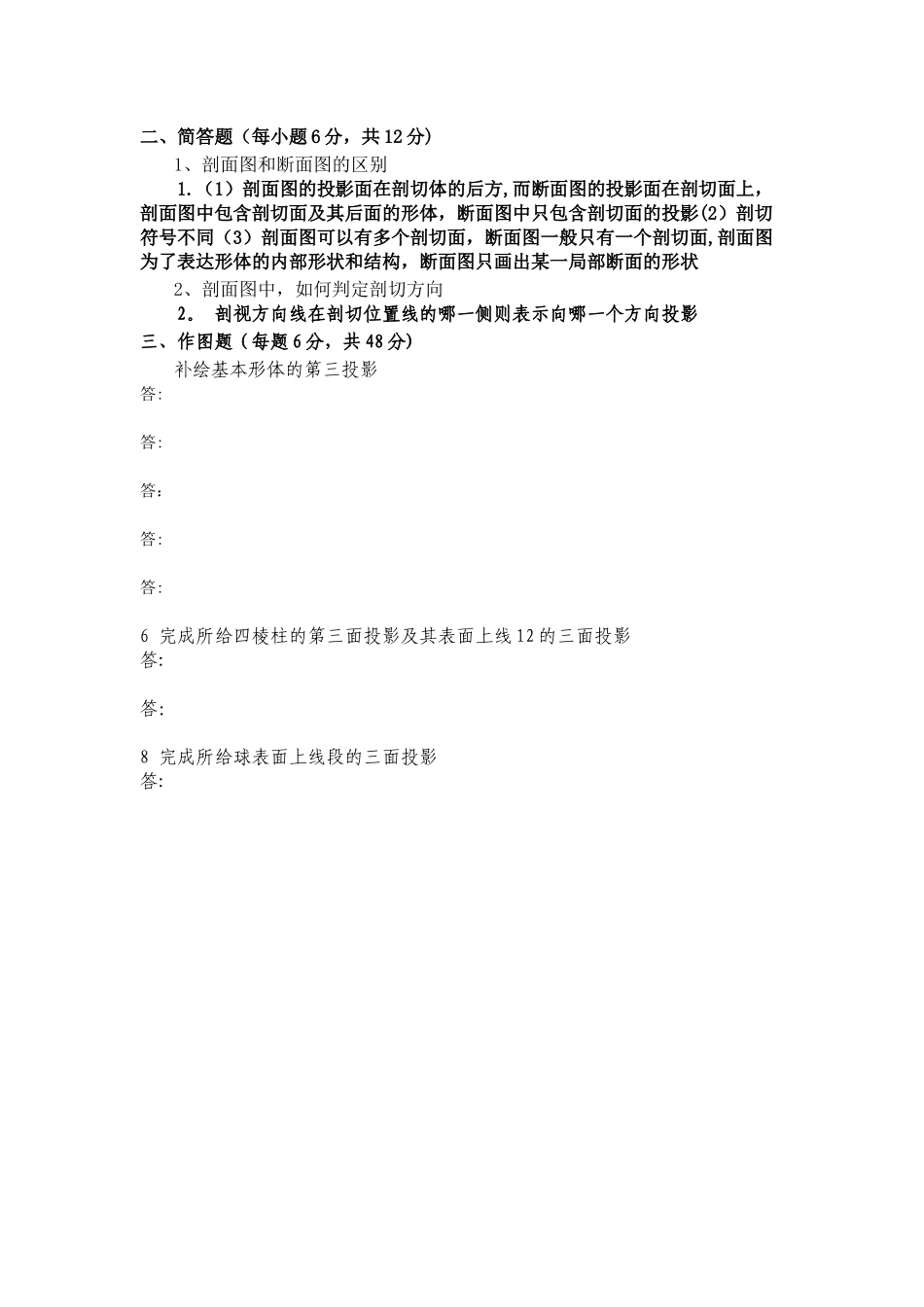

一、填空题(本大题共 11 小题，每空 1 分,共 40 分）1、图纸幅面的基本尺寸规定有五种，其代号分别为 A0 ， A1 。 A2,A3,A4, 2、组合体的组合方式有：叠加式，切割式 , 混合式。 3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影 , 二测轴投影，三测轴投影。 4、投影面的平行面，平行于 H 面称为水平面，平行于 V 面称为正平面，平行于 W 面称为侧平面。5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用 点划线 来画,不需画全的断开界线用 折断线 来画 6、H 面上得到的投影称为 水平投影图 、V 面上得到的投影称为 正立投影图 、W 面上得到的投影称为 侧立投影图 7、一套完整的工程施工图，根据其内容分为 施工首页图 、 建筑施工图 、 结构施工图 、 设备施工图 。 8、轴测投影图按投影方向的不同分为 正轴测投影 和 斜轴测投影 ，按轴向伸缩系数不同分为 等测投影 、 二测轴投影 、 三测轴投影 . 9、投影面的垂直面,垂直于 H 面称为 铅垂面 ，垂直于 V 面称为 正垂面 ，垂直于 W 面称为 侧垂面 10、一般可见轮廓线用 实线 线型来画，不可见轮廓线用 虚线 来画,中心线、对称线、定位轴线用 点划线 来画，不需画全的断开界线用 折断线 来画. 11、为了清楚表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图，称为 剖面图 一、填空题(每空 1 分,共 40 分） 1。 A0，A1,A2,A3，A4 2．叠加式,切割式,混合式 3。 正轴测投影，斜轴测投影，等测投影,二测轴投影，三侧轴投影 4。 水平面，正平面，侧平面 5. 实线，虚线，点划线,折断线（或者波浪线) 6. 水平投影图（平面图），正立投影图（正面图）,侧立投影图（侧面图） 7．施工首页图（首页)，建筑施工图（建施)，结构施工图(结施),设备施工图(设施） 8. 正轴测投影，斜轴测投影，等测投影,二测轴投影，三侧轴投影 9. 铅垂面，正垂面，侧垂面 10。 实线，虚线，点划线，折断线（或者波浪线） 11。 剖面图 二、简答题（每小题 6 分，共 12 分) 1、剖面图和断面图的区别 1.（1）剖面图的投影面在剖切体的后方,而断面图的投影面在剖切面上，剖面图中包含剖切面及其后面的形体，断面图中只包含剖切面的投影(2）...
