大土河贾家沟10102工作面切眼漏顶支护方案

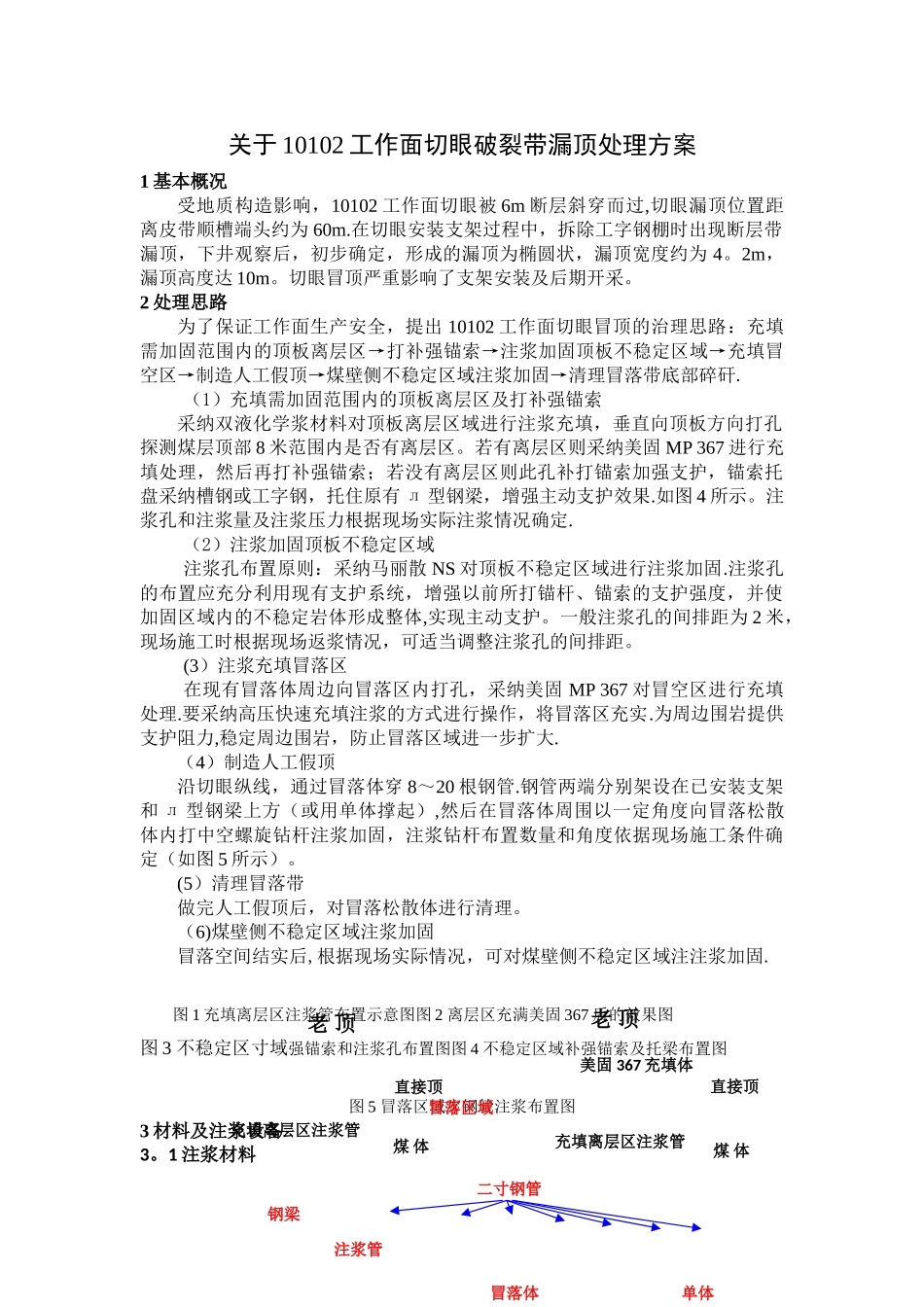

大土河贾家沟10102工作面切眼漏顶支护方案_第1页
1/5

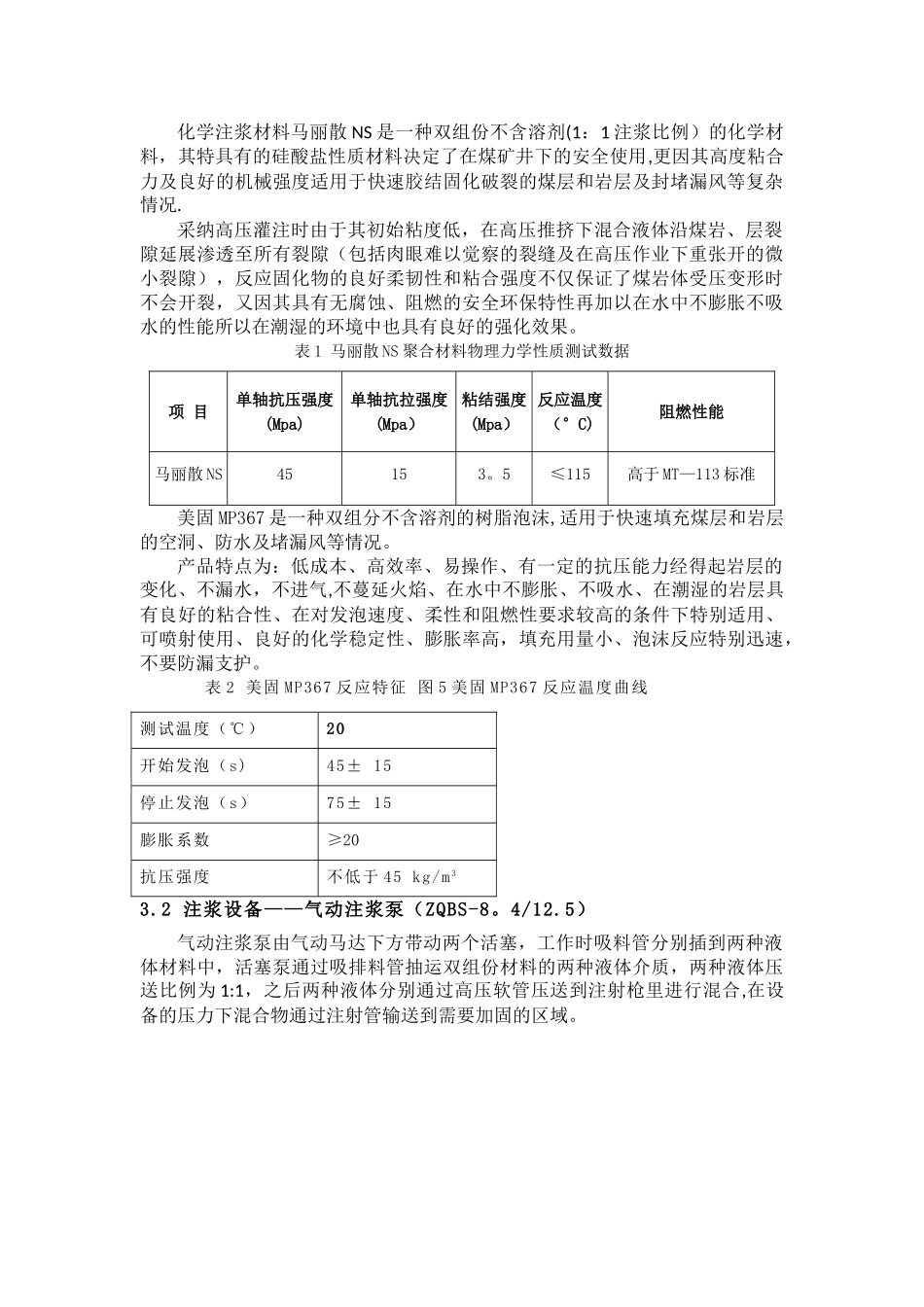

大土河贾家沟10102工作面切眼漏顶支护方案_第2页
2/5
大土河贾家沟10102工作面切眼漏顶支护方案_第3页
3/5
关于 10102 工作面切眼破裂带漏顶处理方案1 基本概况受地质构造影响,10102 工作面切眼被 6m 断层斜穿而过,切眼漏顶位置距离皮带顺槽端头约为 60m.在切眼安装支架过程中,拆除工字钢棚时出现断层带漏顶,下井观察后,初步确定,形成的漏顶为椭圆状,漏顶宽度约为 4。2m,漏顶高度达 10m。切眼冒顶严重影响了支架安装及后期开采。2 处理思路为了保证工作面生产安全,提出 10102 工作面切眼冒顶的治理思路:充填需加固范围内的顶板离层区→打补强锚索→注浆加固顶板不稳定区域→充填冒空区→制造人工假顶→煤壁侧不稳定区域注浆加固→清理冒落带底部碎矸.(1)充填需加固范围内的顶板离层区及打补强锚索采纳双液化学浆材料对顶板离层区域进行注浆充填,垂直向顶板方向打孔探测煤层顶部 8 米范围内是否有离层区。若有离层区则采纳美固 MP 367 进行充填处理,然后再打补强锚索;若没有离层区则此孔补打锚索加强支护,锚索托盘采纳槽钢或工字钢,托住原有 л 型钢梁,增强主动支护效果.如图 4 所示。注浆孔和注浆量及注浆压力根据现场实际注浆情况确定.(2)注浆加固顶板不稳定区域注浆孔布置原则:采纳马丽散 NS 对顶板不稳定区域进行注浆加固.注浆孔的布置应充分利用现有支护系统,增强以前所打锚杆、锚索的支护强度,并使加固区域内的不稳定岩体形成整体,实现主动支护。一般注浆孔的间排距为 2 米,现场施工时根据现场返浆情况,可适当调整注浆孔的间排距。(3)注浆充填冒落区在现有冒落体周边向冒落区内打孔,采纳美固 MP 367 对冒空区进行充填处理.要采纳高压快速充填注浆的方式进行操作,将冒落区充实.为周边围岩提供支护阻力,稳定周边围岩,防止冒落区域进一步扩大.(4)制造人工假顶沿切眼纵线,通过冒落体穿 8~20 根钢管.钢管两端分别架设在已安装支架和 л 型钢梁上方(或用单体撑起),然后在冒落体周围以一定角度向冒落松散体内打中空螺旋钻杆注浆加固,注浆钻杆布置数量和角度依据现场施工条件确定(如图 5 所示)。(5)清理冒落带做完人工假顶后,对冒落松散体进行清理。(6)煤壁侧不稳定区域注浆加固冒落空间结实后,根据现场实际情况,可对煤壁侧不稳定区域注注浆加固.图 1 充填离层区注浆管布置示意图图 2 离层区充满美固 367 后的效果图图 3 不稳定区寸域强锚索和注浆孔布置图图 4 不稳定区域补强锚索及托梁布置图图 5 冒落区域穿钢管注浆布置图3 材料及注浆设备3。1 注浆材料充填离...
