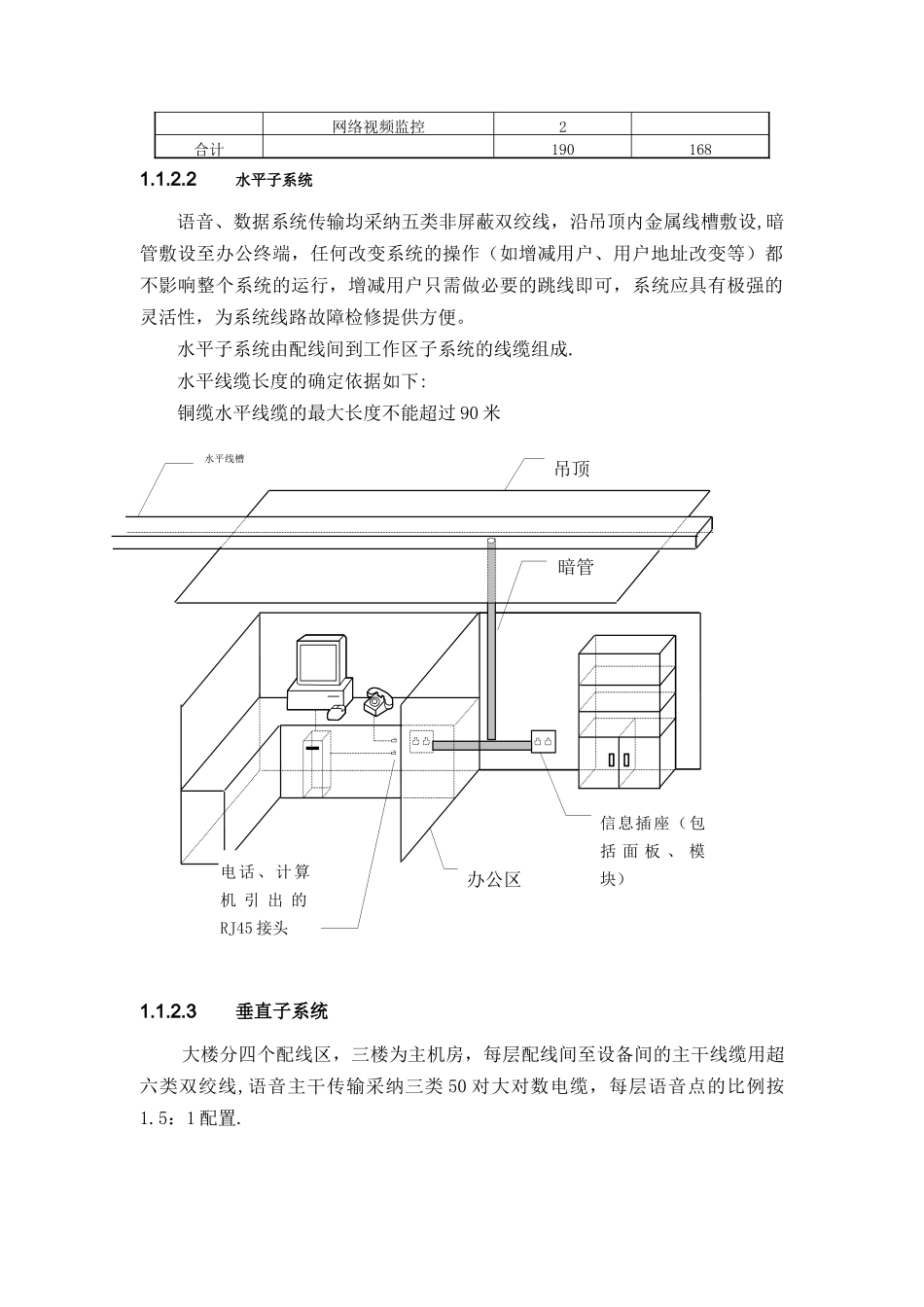

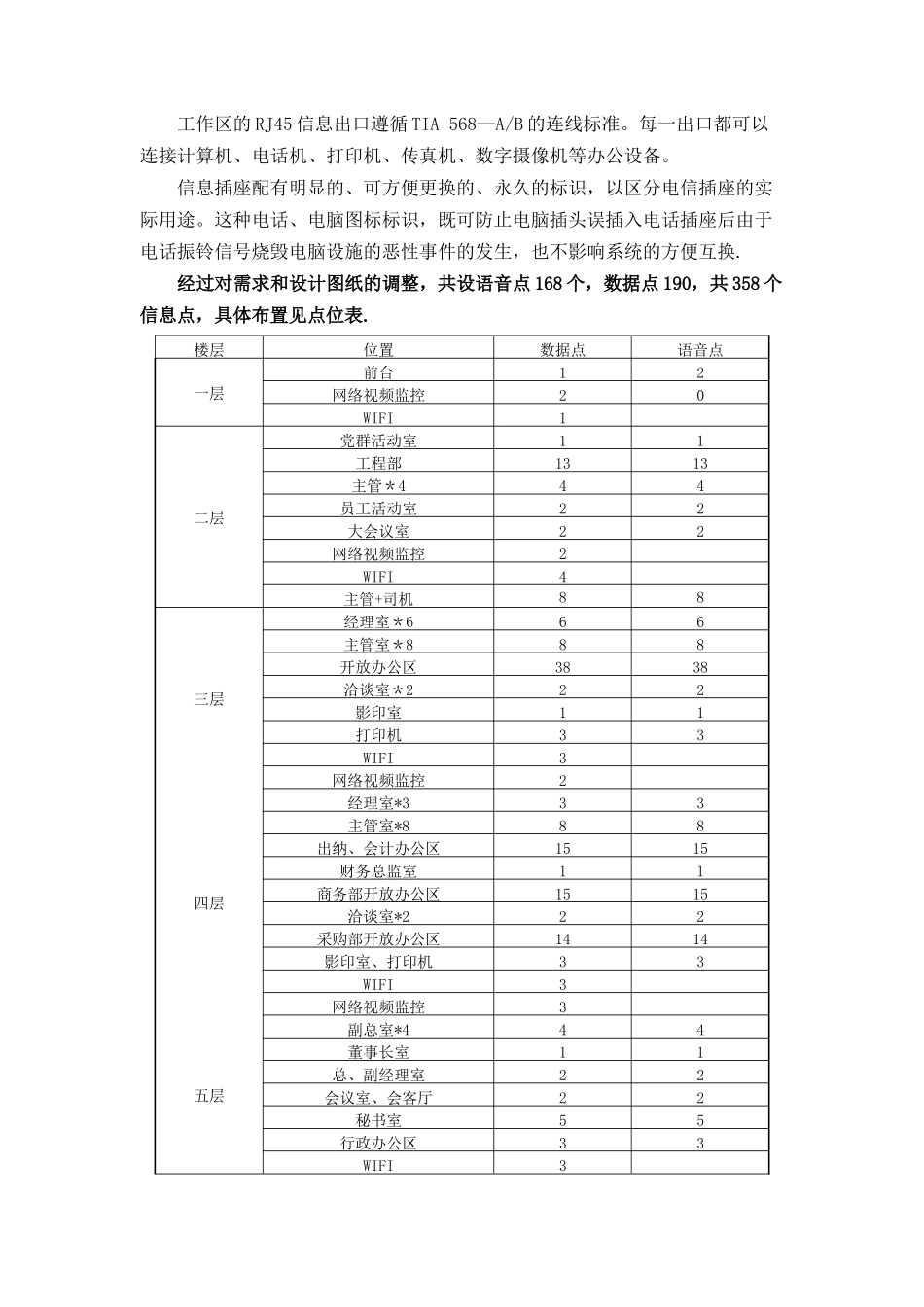

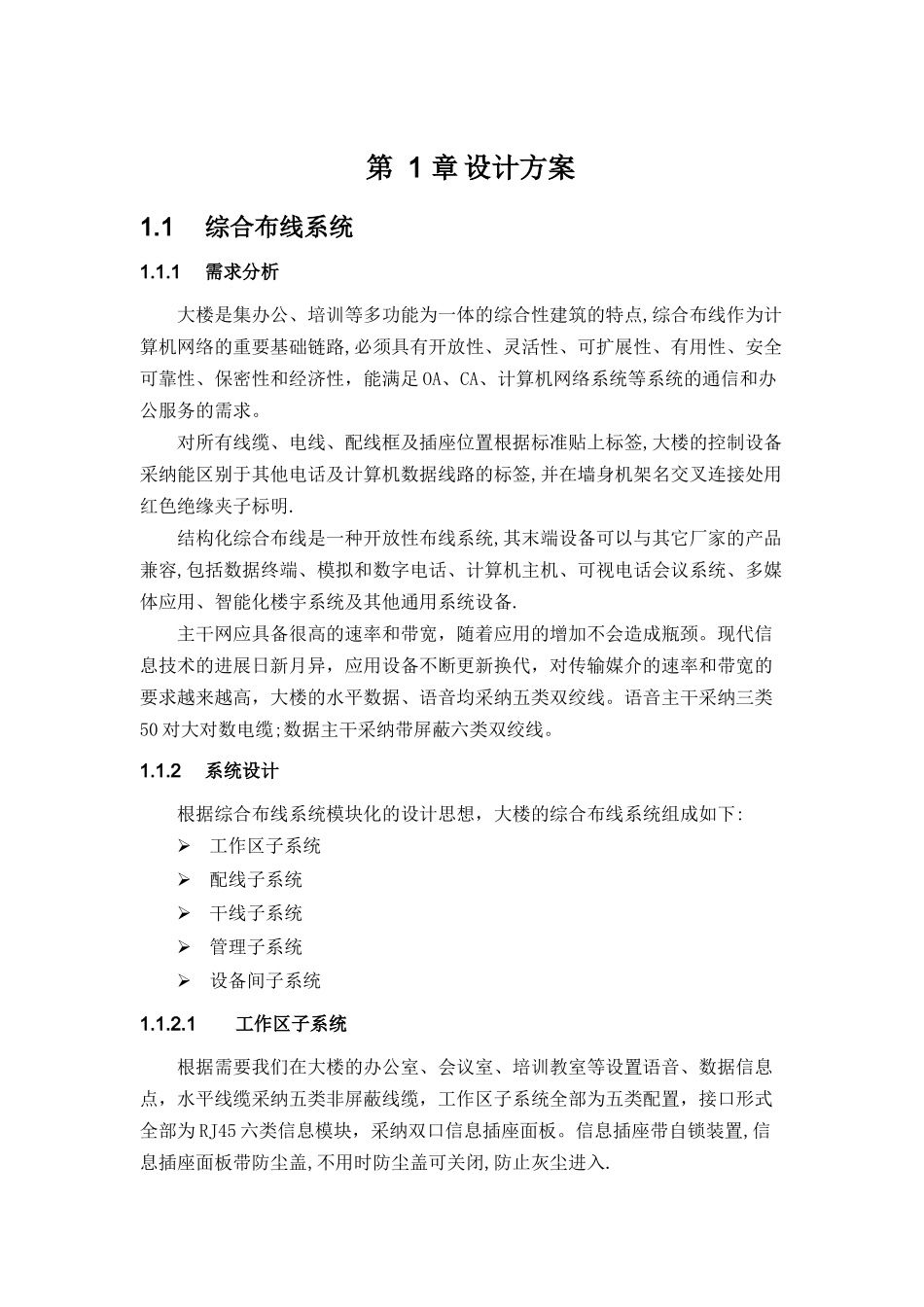

第 1 章 设计方案1.1综合布线系统1.1.1 需求分析大楼是集办公、培训等多功能为一体的综合性建筑的特点,综合布线作为计算机网络的重要基础链路,必须具有开放性、灵活性、可扩展性、有用性、安全可靠性、保密性和经济性，能满足 OA、CA、计算机网络系统等系统的通信和办公服务的需求。对所有线缆、电线、配线框及插座位置根据标准贴上标签,大楼的控制设备采纳能区别于其他电话及计算机数据线路的标签,并在墙身机架名交叉连接处用红色绝缘夹子标明.结构化综合布线是一种开放性布线系统,其末端设备可以与其它厂家的产品兼容,包括数据终端、模拟和数字电话、计算机主机、可视电话会议系统、多媒体应用、智能化楼宇系统及其他通用系统设备.主干网应具备很高的速率和带宽，随着应用的增加不会造成瓶颈。现代信息技术的进展日新月异，应用设备不断更新换代，对传输媒介的速率和带宽的要求越来越高，大楼的水平数据、语音均采纳五类双绞线。语音主干采纳三类50 对大对数电缆;数据主干采纳带屏蔽六类双绞线。1.1.2 系统设计根据综合布线系统模块化的设计思想，大楼的综合布线系统组成如下:工作区子系统配线子系统干线子系统管理子系统设备间子系统1.1.2.1工作区子系统根据需要我们在大楼的办公室、会议室、培训教室等设置语音、数据信息点，水平线缆采纳五类非屏蔽线缆，工作区子系统全部为五类配置，接口形式全部为 RJ45 六类信息模块，采纳双口信息插座面板。信息插座带自锁装置,信息插座面板带防尘盖,不用时防尘盖可关闭,防止灰尘进入.工作区的 RJ45 信息出口遵循 TIA 568—A/B 的连线标准。每一出口都可以连接计算机、电话机、打印机、传真机、数字摄像机等办公设备。信息插座配有明显的、可方便更换的、永久的标识，以区分电信插座的实际用途。这种电话、电脑图标标识，既可防止电脑插头误插入电话插座后由于电话振铃信号烧毁电脑设施的恶性事件的发生，也不影响系统的方便互换.经过对需求和设计图纸的调整，共设语音点 168 个，数据点 190，共 358 个信息点，具体布置见点位表.楼层位置数据点语音点一层前台12网络视频监控20WIFI1二层党群活动室11工程部1313主管＊444员工活动室22大会议室22网络视频监控2WIFI4主管+司机88三层经理室＊666主管室＊888开放办公区3838洽谈室＊222影印室11打印机33WIFI3网络视频监控2四层经理室*333主管室*888出纳、会计办公区1515财务总监室11商务部开放办公区1515洽谈室*222采购部开放办公...
