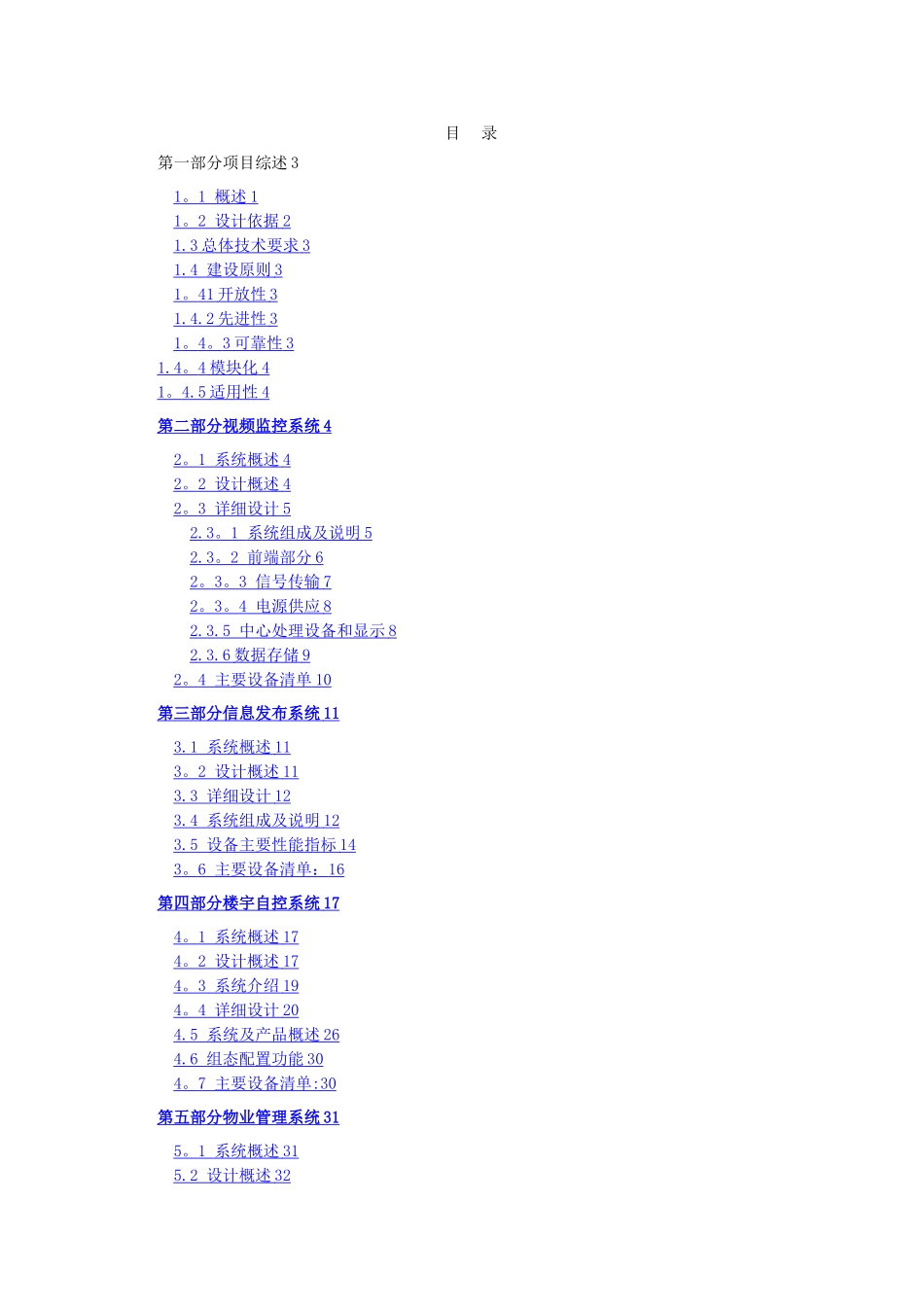

目 录第一部分项目综述 31 。 1 概述 1 1 。 2 设计依据 2 1.3 总体技术要求 3 1.4 建设原则 3 1 。 41 开放性 3 1.4.2 先进性 3 1 。 4 。 3 可靠性 3 1.4 。 4 模块化 4 1 。 4.5 适用性 4 第二部分视频监控系统 4 2 。 1 系统概述 4 2 。 2 设计概述 4 2 。 3 详细设计 5 2.3 。 1 系统组成及说明 5 2.3 。 2 前端部分 6 2 。 3 。 3 信号传输 7 2 。 3 。 4 电源供应 8 2.3.5 中心处理设备和显示 8 2.3.6 数据存储 9 2 。 4 主要设备清单 10 第三部分信息发布系统 11 3.1 系统概述 11 3 。 2 设计概述 11 3.3 详细设计 12 3.4 系统组成及说明 12 3.5 设备主要性能指标 14 3 。 6 主要设备清单： 16 第四部分楼宇自控系统 17 4 。 1 系统概述 17 4 。 2 设计概述 17 4 。 3 系统介绍 19 4 。 4 详细设计 20 4.5 系统及产品概述 26 4.6 组态配置功能 30 4 。 7 主要设备清单 : 30 第五部分物业管理系统 31 5 。 1 系统概述 31 5.2 设计概述 32 5 。 3 详细设计 32 5.3.1 物业管理模块 32 5.3 。 2 综合信息服务模块 34 5 。 3 。 3 扩展增值服务功能 ( 选配） 34 5 。 4 主要设备清单 34 第六部分中央控制室系统及其他 35 6 。 1 系统概述 35 6 。 2 设计概述 35 6 。 3 详细设计 35 6 。 3.1 机房供配电（不含在本次设计范围内） 35 6 。 3.2 机房 UPS 35 6 。 3 。 3 机房布线系统 37 6 。 3 。 4 机房防雷接地系统 37 6 。 4 主要设备清单 39 第七部分集约化综合管网系统设计 40 7 。 1 室外集约化综合管网 40 7 。 2 户外管线施工 40 7 。 3 楼内综合管线 41 7 。 4 主要设备清单 : 42 第一部分 项目综述1。1 概述XXX 大楼为厂区改造项目，改造为办公大楼，总建筑面积 19163 平方米.大楼为五层带地下一层，地下一层为汽车库，夹层及地上一至五层为大空间办公区域。地下车库有一个主出入口，在出入口处设置值班岗亭。地下车库设置消防保安监控中心。 本公司针对本工程特点,积极组织公司最强阵容进行设计,我们的设计特点主要表现在今后使用和管理，提升大楼的使用价值。为业主制造最大的卖点。本工程弱电系统包括以下内容：1、 闭路监控系统(包括地下室、楼...
