大楼网络设计方案VIP专享

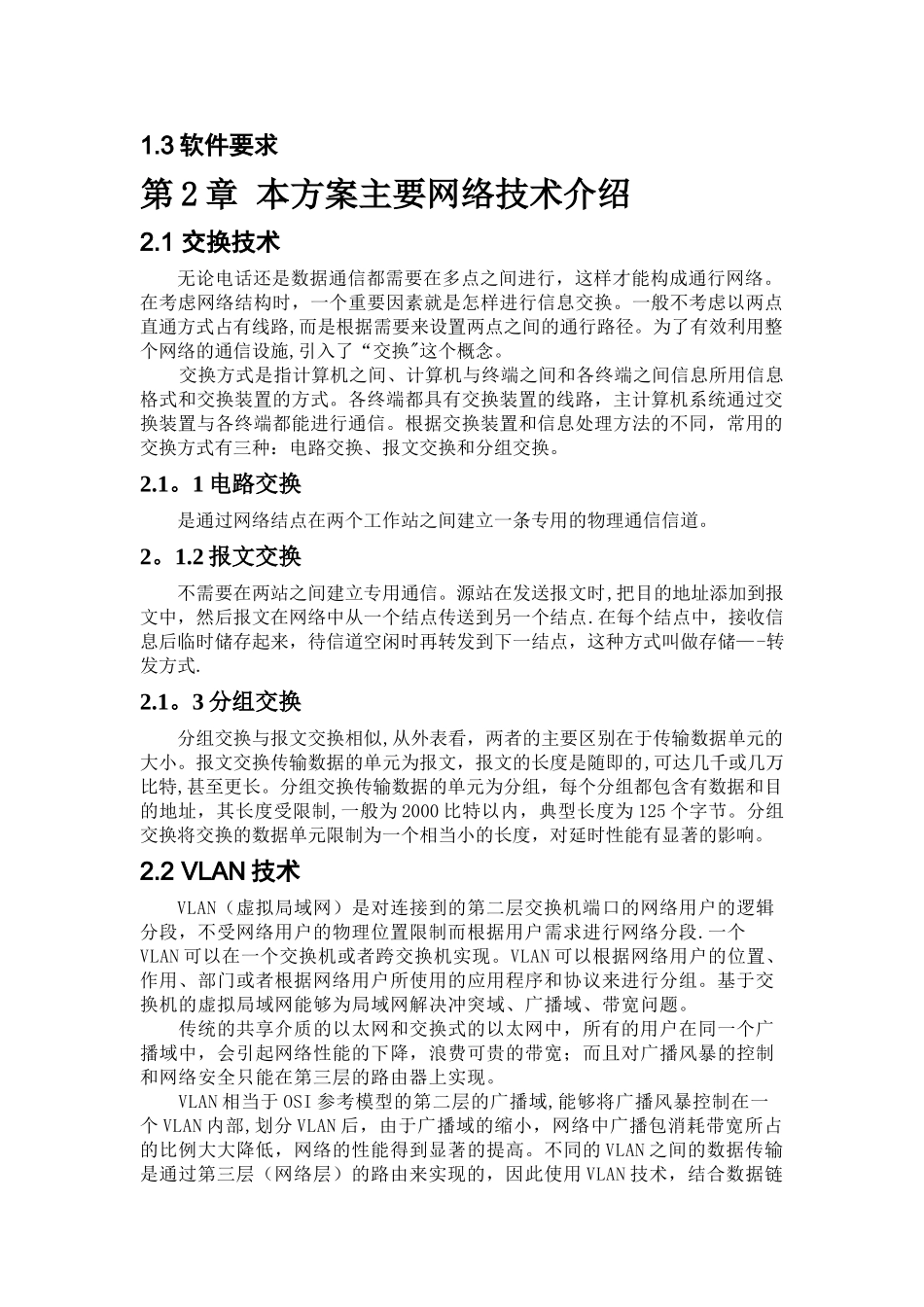

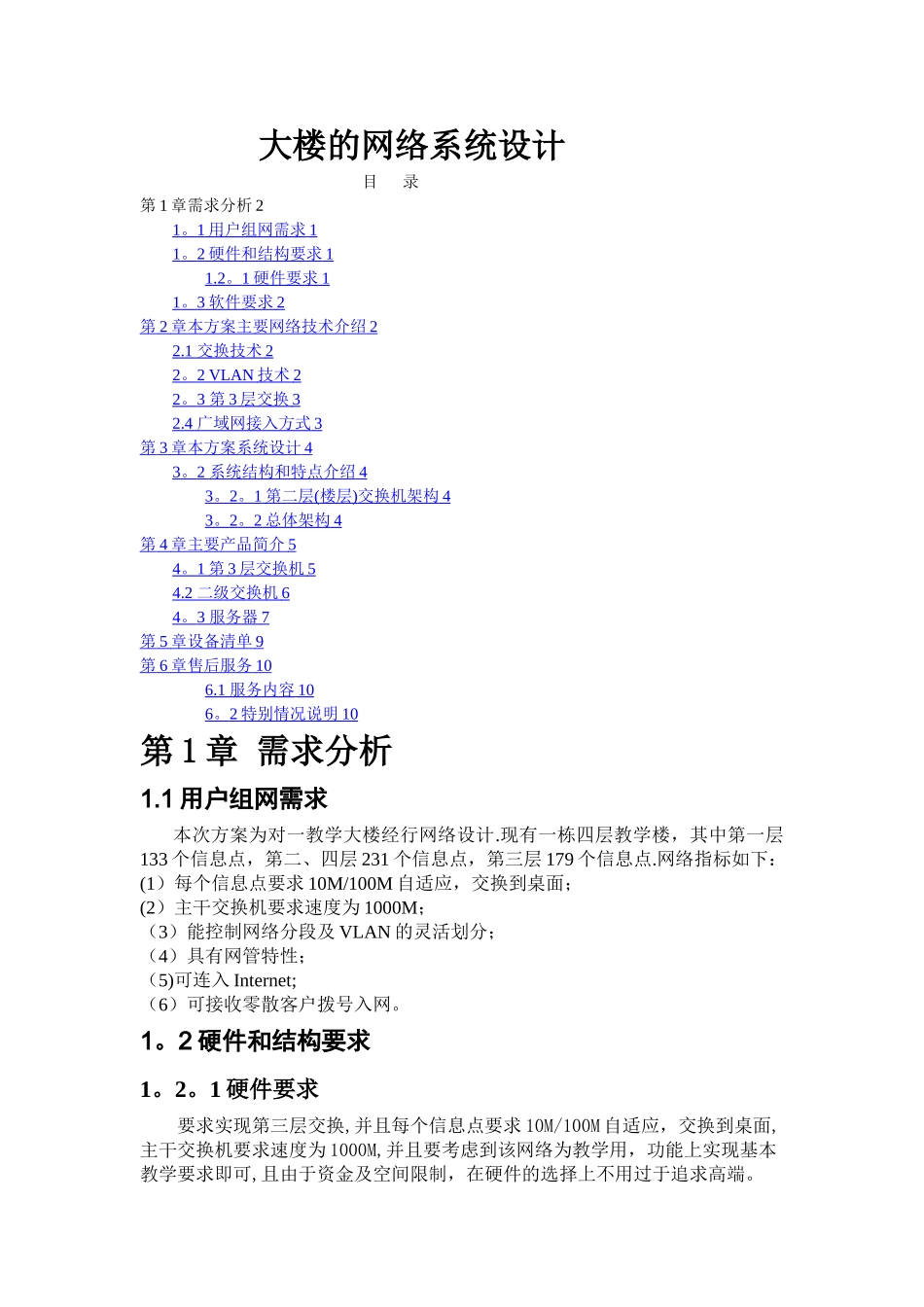

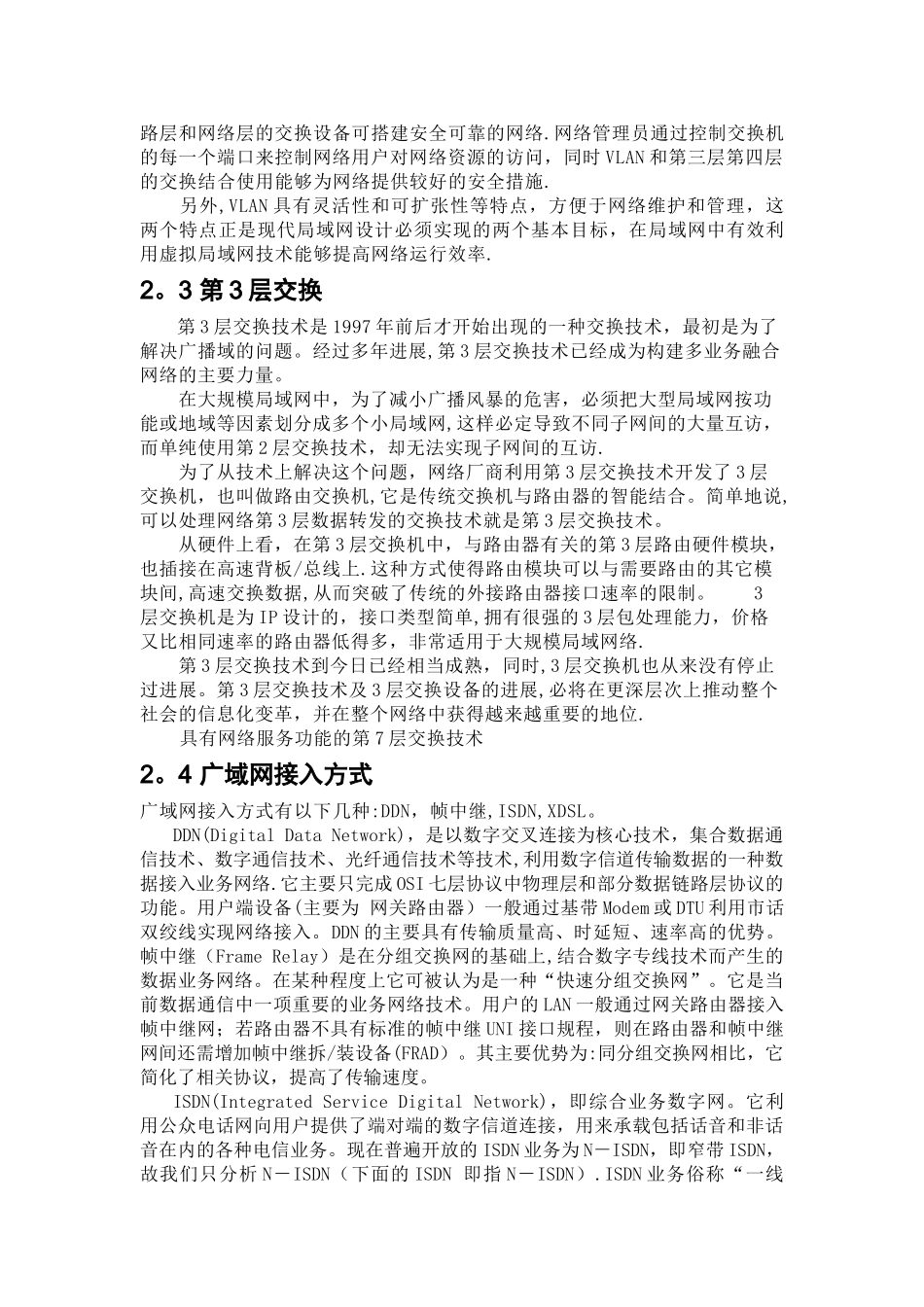

大楼的网络系统设计目 录第 1 章需求分析 21 。 1 用户组网需求 1 1 。 2 硬件和结构要求 1 1.2 。 1 硬件要求 1 1 。 3 软件要求 2 第 2 章本方案主要网络技术介绍 2 2.1 交换技术 2 2 。 2 VLAN 技术 2 2 。 3 第 3 层交换 3 2.4 广域网接入方式 3 第 3 章本方案系统设计 4 3 。 2 系统结构和特点介绍 4 3 。 2 。 1 第二层 ( 楼层 ) 交换机架构 4 3 。 2 。 2 总体架构 4 第 4 章主要产品简介 5 4 。 1 第 3 层交换机 5 4.2 二级交换机 6 4 。 3 服务器 7 第 5 章设备清单 9 第 6 章售后服务 10 6.1 服务内容 10 6 。 2 特别情况说明 10 第 1 章 需求分析1.1 用户组网需求本次方案为对一教学大楼经行网络设计.现有一栋四层教学楼，其中第一层133 个信息点，第二、四层 231 个信息点，第三层 179 个信息点.网络指标如下：(1）每个信息点要求 10M/100M 自适应，交换到桌面；(2）主干交换机要求速度为 1000M；（3）能控制网络分段及 VLAN 的灵活划分；（4）具有网管特性；（5)可连入 Internet;（6）可接收零散客户拨号入网。1。2 硬件和结构要求1。2。1 硬件要求要求实现第三层交换,并且每个信息点要求 10M/100M 自适应，交换到桌面,主干交换机要求速度为 1000M,并且要考虑到该网络为教学用，功能上实现基本教学要求即可,且由于资金及空间限制，在硬件的选择上不用过于追求高端。1.3 软件要求第 2 章 本方案主要网络技术介绍2.1 交换技术无论电话还是数据通信都需要在多点之间进行，这样才能构成通行网络。在考虑网络结构时，一个重要因素就是怎样进行信息交换。一般不考虑以两点直通方式占有线路,而是根据需要来设置两点之间的通行路径。为了有效利用整个网络的通信设施,引入了“交换"这个概念。 交换方式是指计算机之间、计算机与终端之间和各终端之间信息所用信息格式和交换装置的方式。各终端都具有交换装置的线路，主计算机系统通过交换装置与各终端都能进行通信。根据交换装置和信息处理方法的不同，常用的交换方式有三种：电路交换、报文交换和分组交换。2.1。1 电路交换是通过网络结点在两个工作站之间建立一条专用的物理通信信道。2。1.2 报文交换不需要在两站之间建立专用通信。源站在发送报文时,把目的地址添加到报文中，然后报文在网络中从一个结点传送到另一个结点.在每个结点中，接收信...
