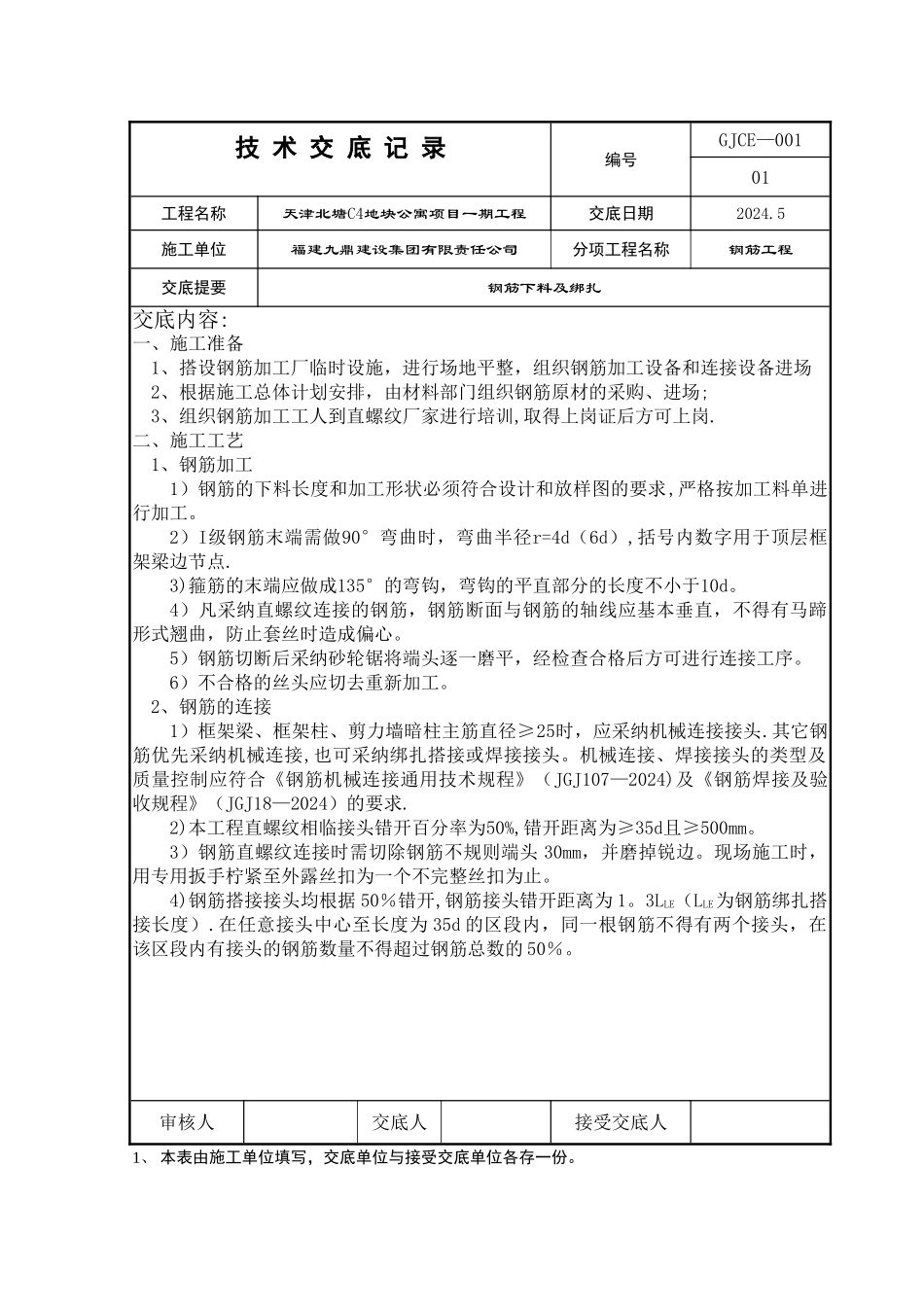

技 术 交 底 记 录编号GJCE—00101工程名称天津北塘C4地块公寓项目一期工程交底日期2024.5施工单位福建九鼎建设集团有限责任公司分项工程名称钢筋工程交底提要钢筋下料及绑扎交底内容:一、施工准备1、搭设钢筋加工厂临时设施，进行场地平整，组织钢筋加工设备和连接设备进场2、根据施工总体计划安排，由材料部门组织钢筋原材的采购、进场;3、组织钢筋加工工人到直螺纹厂家进行培训,取得上岗证后方可上岗.二、施工工艺1、钢筋加工1）钢筋的下料长度和加工形状必须符合设计和放样图的要求,严格按加工料单进行加工。2）I级钢筋末端需做90°弯曲时，弯曲半径r=4d（6d）,括号内数字用于顶层框架梁边节点.3)箍筋的末端应做成135°的弯钩，弯钩的平直部分的长度不小于10d。4）凡采纳直螺纹连接的钢筋，钢筋断面与钢筋的轴线应基本垂直，不得有马蹄形式翘曲，防止套丝时造成偏心。5）钢筋切断后采纳砂轮锯将端头逐一磨平，经检查合格后方可进行连接工序。6）不合格的丝头应切去重新加工。2、钢筋的连接1）框架梁、框架柱、剪力墙暗柱主筋直径≥25时，应采纳机械连接接头.其它钢筋优先采纳机械连接,也可采纳绑扎搭接或焊接接头。机械连接、焊接接头的类型及质量控制应符合《钢筋机械连接通用技术规程》（JGJ107—2024)及《钢筋焊接及验收规程》（JGJ18—2024）的要求.2)本工程直螺纹相临接头错开百分率为50%,错开距离为≥35d且≥500mm。3）钢筋直螺纹连接时需切除钢筋不规则端头 30mm，并磨掉锐边。现场施工时，用专用扳手柠紧至外露丝扣为一个不完整丝扣为止。4)钢筋搭接接头均根据 50％错开,钢筋接头错开距离为 1。3LLE（LLE为钢筋绑扎搭接长度）.在任意接头中心至长度为 35d 的区段内，同一根钢筋不得有两个接头，在该区段内有接头的钢筋数量不得超过钢筋总数的 50％。审核人交底人接受交底人1、 本表由施工单位填写，交底单位与接受交底单位各存一份。2、 当做分项工程施工技术交底时，应填写“分项工程名称"栏，其他技术交底可不填。技 术 交 底 记 录表C2-1编号GJCE-00102工程名称北塘C4地块公寓项目一期工程交底日期2024。5施工单位福建九鼎建设集团有限责任公司分项工程名称钢筋工程交底提要钢筋下料及绑扎交底内容:3、钢筋绑扎1）底板钢筋绑扎（1)底板钢筋绑扎前，在底板防水保护层上弹出纵横钢筋位置线、基础梁边线、墙边线、框架柱及暗柱位置线,然后按施工图纸摆放底板钢筋（有地梁时，第一根底板钢筋到梁角筋垂直面的距离应为...
