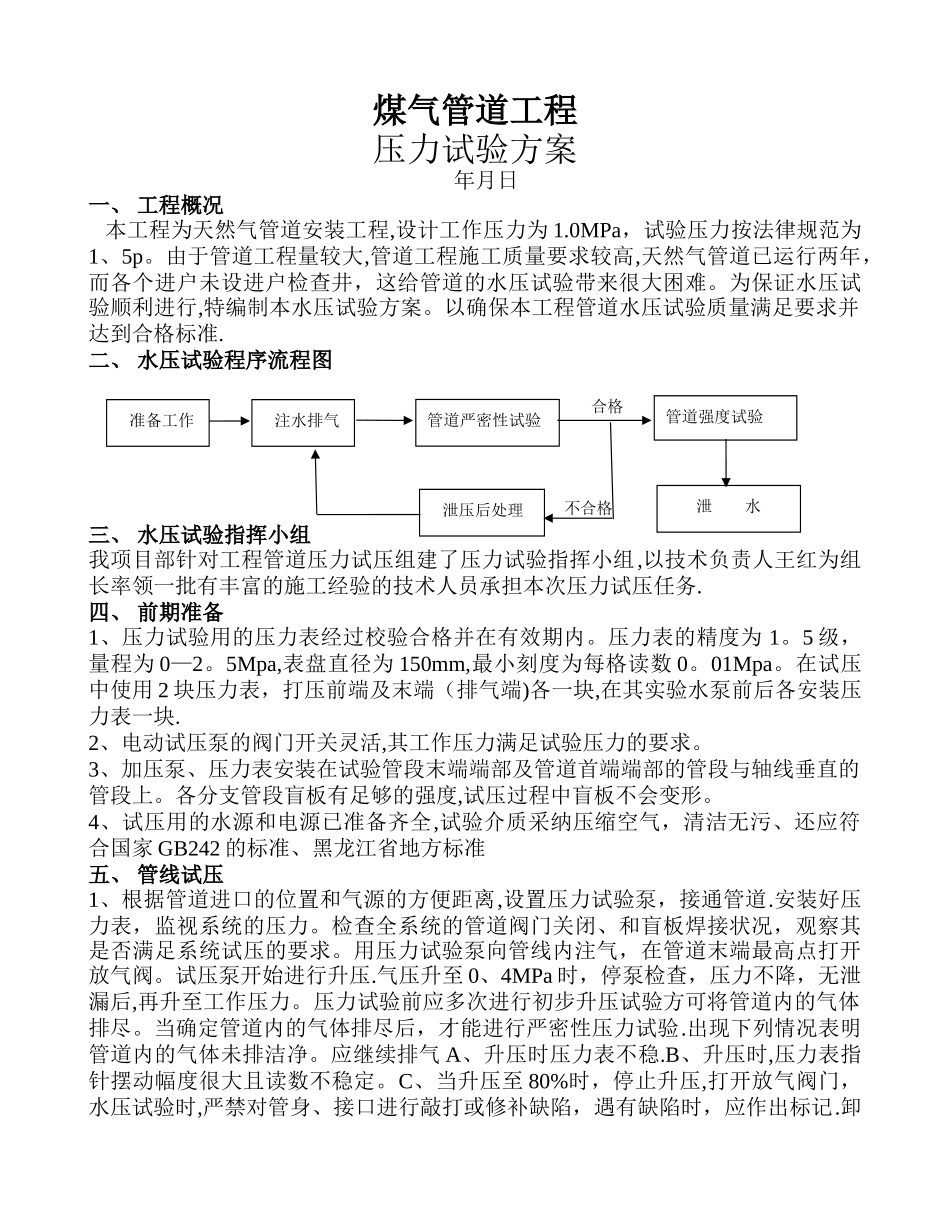

煤气管道工程压力试验方案 年月日一、 工程概况 本工程为天然气管道安装工程,设计工作压力为 1.0MPa，试验压力按法律规范为1、5p。由于管道工程量较大,管道工程施工质量要求较高,天然气管道已运行两年，而各个进户未设进户检查井，这给管道的水压试验带来很大困难。为保证水压试验顺利进行,特编制本水压试验方案。以确保本工程管道水压试验质量满足要求并达到合格标准. 二、 水压试验程序流程图三、 水压试验指挥小组我项目部针对工程管道压力试压组建了压力试验指挥小组,以技术负责人王红为组长率领一批有丰富的施工经验的技术人员承担本次压力试压任务.四、 前期准备1、压力试验用的压力表经过校验合格并在有效期内。压力表的精度为 1。5 级，量程为 0—2。5Mpa,表盘直径为 150mm,最小刻度为每格读数 0。01Mpa。在试压中使用 2 块压力表，打压前端及末端（排气端)各一块,在其实验水泵前后各安装压力表一块. 2、电动试压泵的阀门开关灵活,其工作压力满足试验压力的要求。 3、加压泵、压力表安装在试验管段末端端部及管道首端端部的管段与轴线垂直的管段上。各分支管段盲板有足够的强度,试压过程中盲板不会变形。 4、试压用的水源和电源已准备齐全,试验介质采纳压缩空气，清洁无污、还应符合国家 GB242 的标准、黑龙江省地方标准五、 管线试压 1、根据管道进口的位置和气源的方便距离,设置压力试验泵，接通管道.安装好压力表，监视系统的压力。检查全系统的管道阀门关闭、和盲板焊接状况，观察其是否满足系统试压的要求。用压力试验泵向管线内注气，在管道末端最高点打开放气阀。试压泵开始进行升压.气压升至 0、4MPa 时，停泵检查，压力不降，无泄漏后,再升至工作压力。压力试验前应多次进行初步升压试验方可将管道内的气体排尽。当确定管道内的气体排尽后，才能进行严密性压力试验.出现下列情况表明管道内的气体未排洁净。应继续排气 A、升压时压力表不稳.B、升压时,压力表指针摆动幅度很大且读数不稳定。C、当升压至 80%时，停止升压,打开放气阀门，水压试验时,严禁对管身、接口进行敲打或修补缺陷，遇有缺陷时，应作出标记.卸 不合格 合格 准备工作 注水排气管道严密性试验 泄压后处理管道强度试验 泄 水压后才能修补。 2、管线压力试验根据管材的工作压力制定对相应压力试验方法；试验方法：1、天然气管:道设计工作压力值 1。0Mpa，管道试验压力值 1。5MPa 。整体管线压力试验按以下程序进行：并做好试...
