天然气顶管施工方案

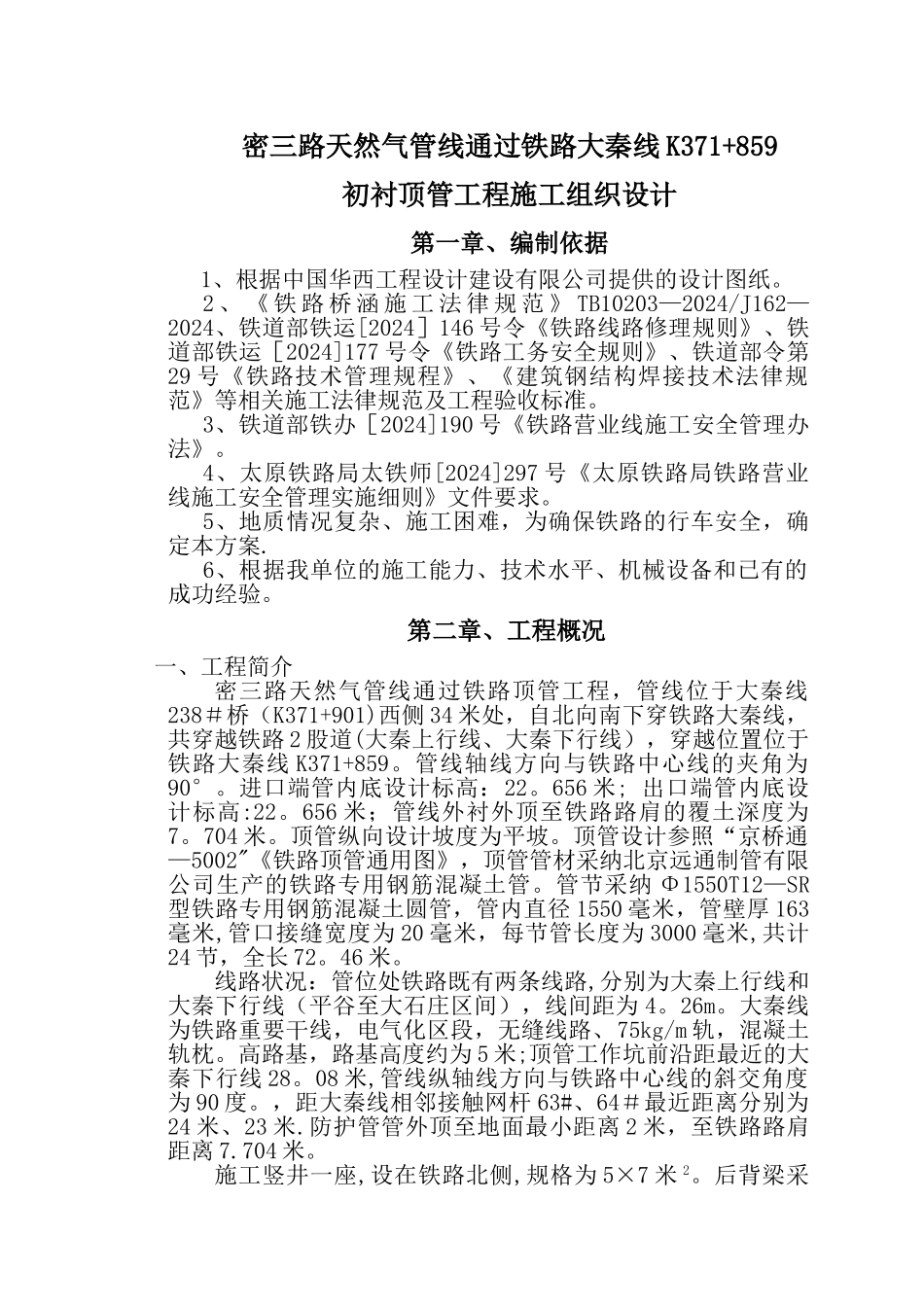

密三路天然气管线通过铁路大秦线 K371+859初衬顶管工程施工组织设计第一章、编制依据1、根据中国华西工程设计建设有限公司提供的设计图纸。2 、 《 铁 路 桥 涵 施 工 法 律 规 范 》 TB10203—2024/J162—2024、铁道部铁运[2024］146 号令《铁路线路修理规则》、铁道部铁运［2024]177 号令《铁路工务安全规则》、铁道部令第29 号《铁路技术管理规程》、《建筑钢结构焊接技术法律规范》等相关施工法律规范及工程验收标准。3、铁道部铁办［2024]190 号《铁路营业线施工安全管理办法》。4、太原铁路局太铁师[2024]297 号《太原铁路局铁路营业线施工安全管理实施细则》文件要求。5、地质情况复杂、施工困难，为确保铁路的行车安全，确定本方案.6、根据我单位的施工能力、技术水平、机械设备和已有的成功经验。第二章、工程概况一、工程简介密三路天然气管线通过铁路顶管工程，管线位于大秦线238＃桥（K371+901)西侧 34 米处，自北向南下穿铁路大秦线，共穿越铁路 2 股道(大秦上行线、大秦下行线），穿越位置位于铁路大秦线 K371+859。管线轴线方向与铁路中心线的夹角为90°。进口端管内底设计标高：22。656 米; 出口端管内底设计标高:22。656 米；管线外衬外顶至铁路路肩的覆土深度为7。704 米。顶管纵向设计坡度为平坡。顶管设计参照“京桥通—5002"《铁路顶管通用图》，顶管管材采纳北京远通制管有限公司生产的铁路专用钢筋混凝土管。管节采纳 Φ1550T12—SR型铁路专用钢筋混凝土圆管，管内直径 1550 毫米，管壁厚 163毫米,管口接缝宽度为 20 毫米，每节管长度为 3000 毫米,共计24 节，全长 72。46 米。线路状况：管位处铁路既有两条线路,分别为大秦上行线和大秦下行线（平谷至大石庄区间），线间距为 4。26m。大秦线为铁路重要干线，电气化区段，无缝线路、75kg/m 轨，混凝土轨枕。高路基，路基高度约为 5 米;顶管工作坑前沿距最近的大秦下行线 28。08 米,管线纵轴线方向与铁路中心线的斜交角度为 90 度。，距大秦线相邻接触网杆 63#、64＃最近距离分别为24 米、23 米.防护管管外顶至地面最小距离 2 米，至铁路路肩距离 7.704 米。施工竖井一座,设在铁路北侧,规格为 5×7 米 2。后背梁采纳钢筋混凝土制成。根据设计意见,根据中国建筑技术集团有限公司的密三路岩土工程勘察报告揭示，该地段土层由上而下依次为(1)人工堆积的粉质粘土—粘质粉土填土，厚度 0.5m—1。7m.（2)第四纪沉积的...
