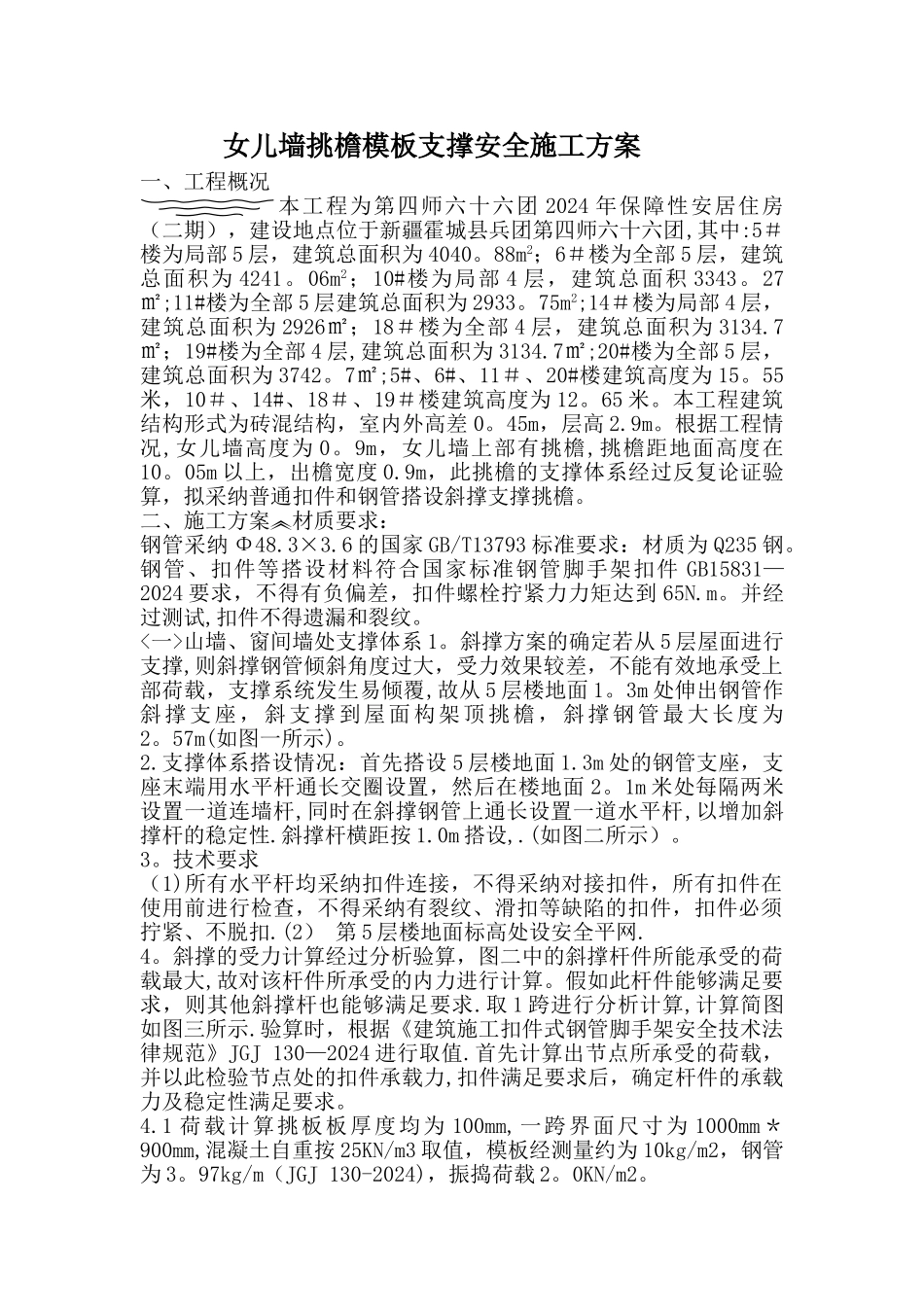

女儿墙挑檐模板支撑安全施工方案一、工程概况本工程为第四师六十六团 2024 年保障性安居住房（二期），建设地点位于新疆霍城县兵团第四师六十六团,其中:5＃楼为局部 5 层，建筑总面积为 4040。88m2；6＃楼为全部 5 层，建筑总面积为 4241。06m2；10#楼为局部 4 层，建筑总面积 3343。27㎡;11#楼为全部 5 层建筑总面积为 2933。75m2;14＃楼为局部 4 层，建筑总面积为 2926㎡；18＃楼为全部 4 层，建筑总面积为 3134.7㎡；19#楼为全部 4 层,建筑总面积为 3134.7㎡;20#楼为全部 5 层，建筑总面积为 3742。7㎡;5#、6#、11＃、20#楼建筑高度为 15。55米，10＃、14#、18＃、19＃楼建筑高度为 12。65 米。本工程建筑结构形式为砖混结构，室内外高差 0。45m，层高 2.9m。根据工程情况,女儿墙高度为 0。9m，女儿墙上部有挑檐,挑檐距地面高度在10。05m 以上，出檐宽度 0.9m，此挑檐的支撑体系经过反复论证验算，拟采纳普通扣件和钢管搭设斜撑支撑挑檐。二、施工方案材质要求：钢管采纳 Φ48.3×3.6 的国家 GB/T13793 标准要求：材质为 Q235 钢。钢管、扣件等搭设材料符合国家标准钢管脚手架扣件 GB15831—2024 要求，不得有负偏差，扣件螺栓拧紧力力矩达到 65N.m。并经过测试,扣件不得遗漏和裂纹。<一>山墙、窗间墙处支撑体系 1。斜撑方案的确定若从 5 层屋面进行支撑,则斜撑钢管倾斜角度过大，受力效果较差，不能有效地承受上部荷载，支撑系统发生易倾覆,故从 5 层楼地面 1。3m 处伸出钢管作斜撑支座，斜支撑到屋面构架顶挑檐，斜撑钢管最大长度为2。57m(如图一所示)。2.支撑体系搭设情况：首先搭设 5 层楼地面 1.3m 处的钢管支座，支座末端用水平杆通长交圈设置，然后在楼地面 2。1m 米处每隔两米设置一道连墙杆,同时在斜撑钢管上通长设置一道水平杆,以增加斜撑杆的稳定性.斜撑杆横距按 1.0m 搭设,.(如图二所示）。3。技术要求（1)所有水平杆均采纳扣件连接，不得采纳对接扣件，所有扣件在使用前进行检查，不得采纳有裂纹、滑扣等缺陷的扣件，扣件必须拧紧、不脱扣.(2） 第 5 层楼地面标高处设安全平网.4。斜撑的受力计算经过分析验算，图二中的斜撑杆件所能承受的荷载最大,故对该杆件所承受的内力进行计算。假如此杆件能够满足要求，则其他斜撑杆也能够满足要求.取 1 跨进行分析计算,计算简图如图三所示.验算时，根据《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130—2024 进...
