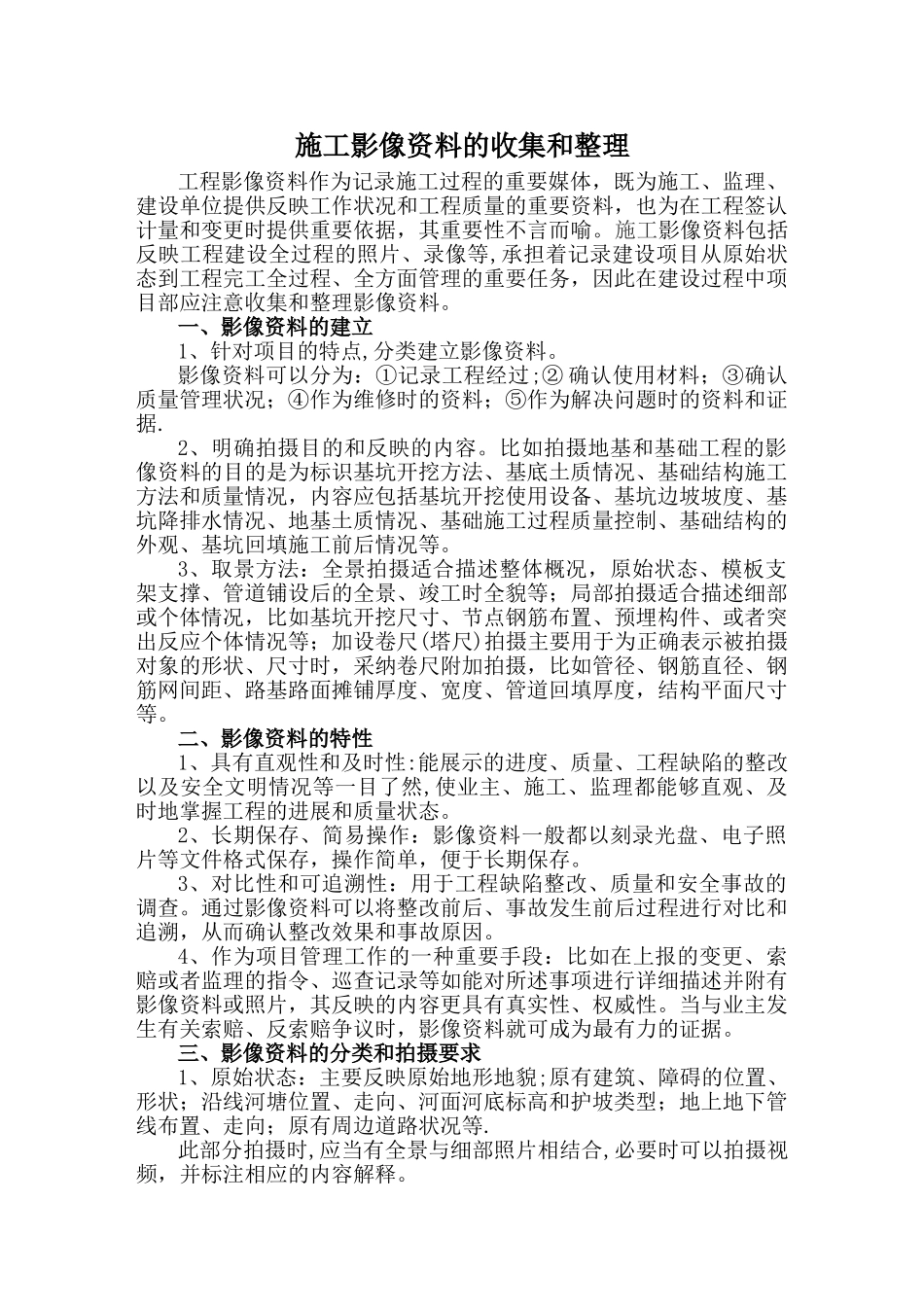

如何做好施工影像资料的收集和整理_第1页
1/3

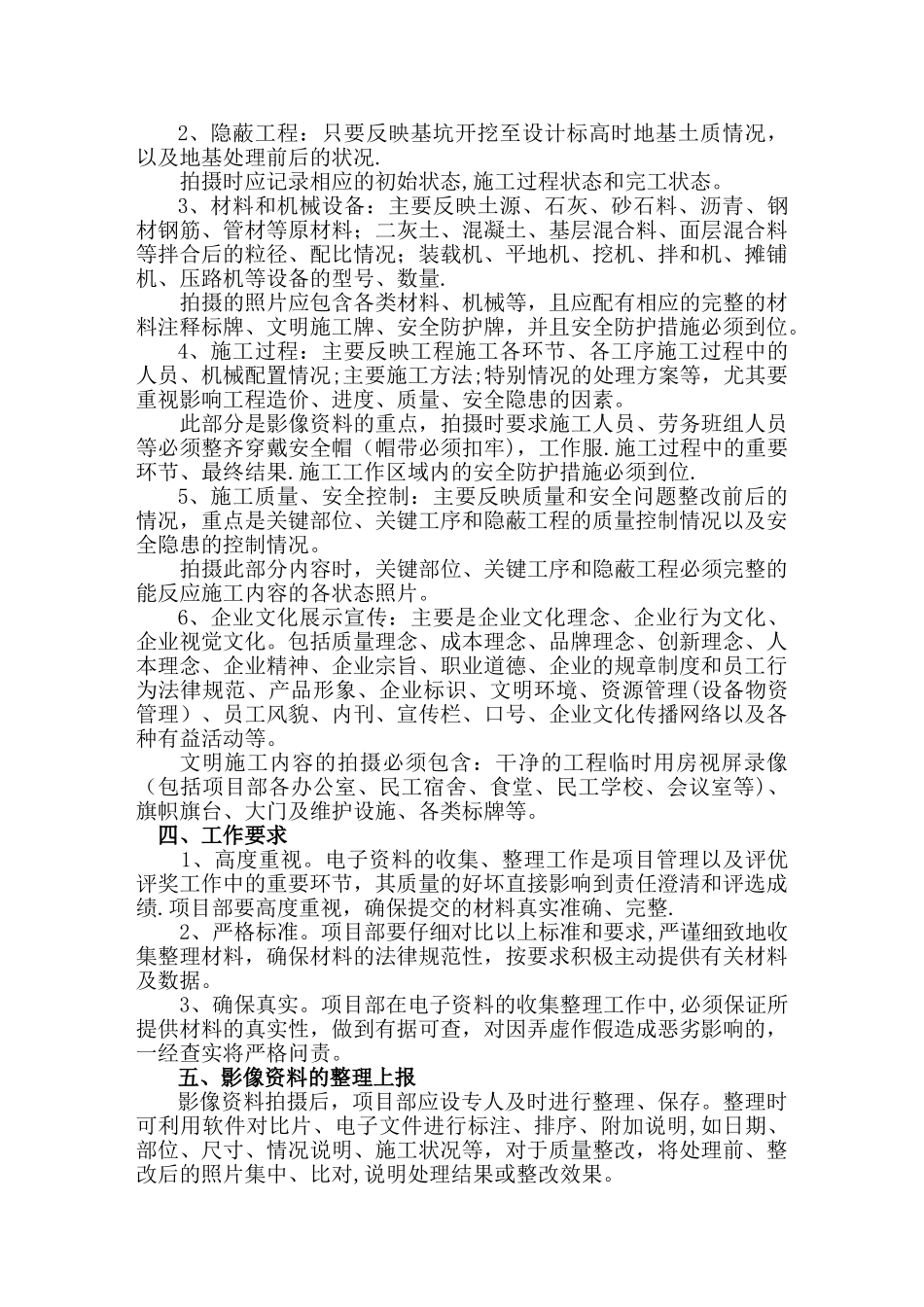

如何做好施工影像资料的收集和整理_第2页
2/3

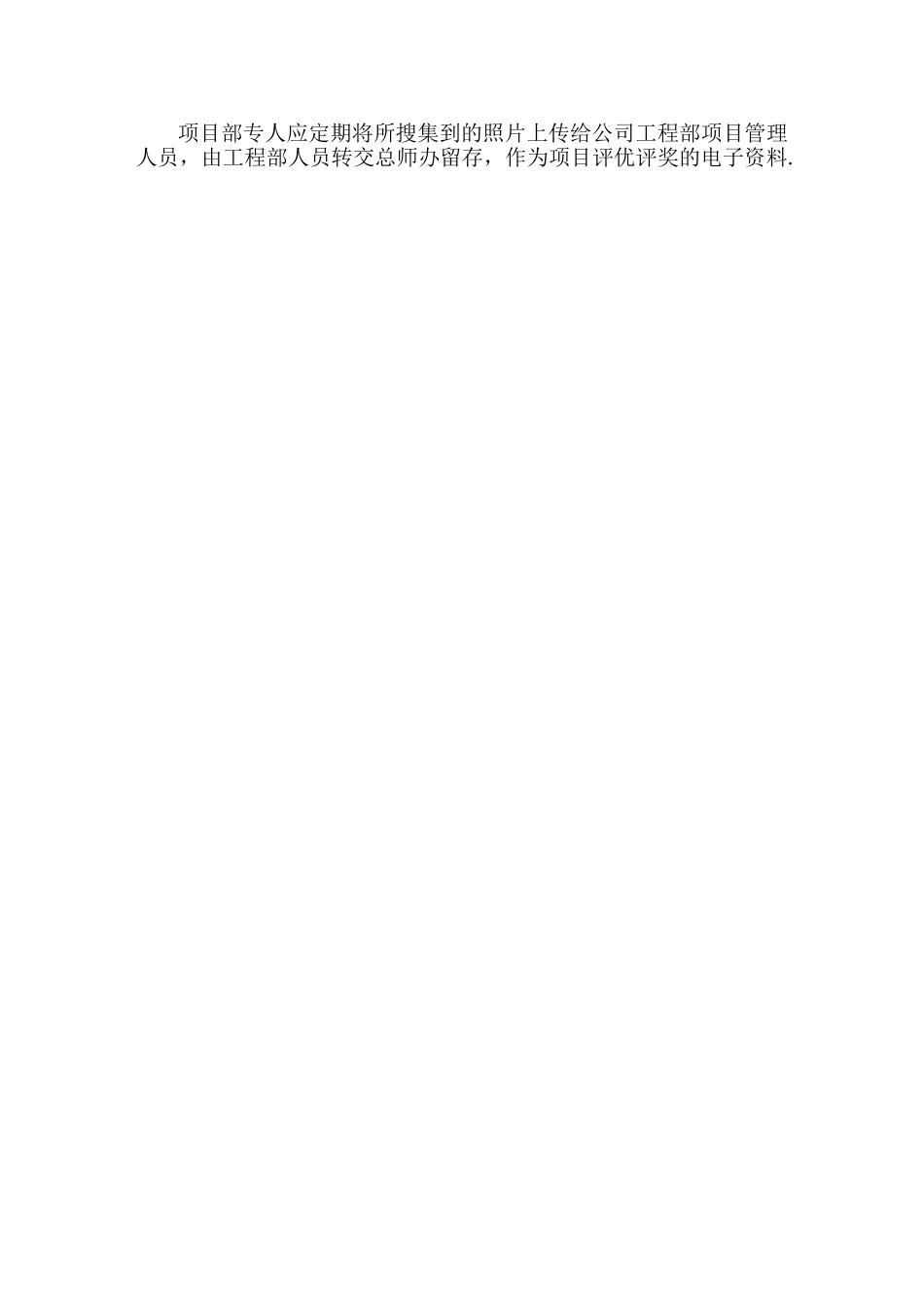

如何做好施工影像资料的收集和整理_第3页
3/3
施工影像资料的收集和整理工程影像资料作为记录施工过程的重要媒体,既为施工、监理、建设单位提供反映工作状况和工程质量的重要资料,也为在工程签认计量和变更时提供重要依据,其重要性不言而喻。施工影像资料包括反映工程建设全过程的照片、录像等,承担着记录建设项目从原始状态到工程完工全过程、全方面管理的重要任务,因此在建设过程中项目部应注意收集和整理影像资料。一、影像资料的建立1、针对项目的特点,分类建立影像资料。影像资料可以分为:①记录工程经过;② 确认使用材料;③确认质量管理状况;④作为维修时的资料;⑤作为解决问题时的资料和证据.2、明确拍摄目的和反映的内容。比如拍摄地基和基础工程的影像资料的目的是为标识基坑开挖方法、基底土质情况、基础结构施工方法和质量情况,内容应包括基坑开挖使用设备、基坑边坡坡度、基坑降排水情况、地基土质情况、基础施工过程质量控制、基础结构的外观、基坑回填施工前后情况等。3、取景方法:全景拍摄适合描述整体概况,原始状态、模板支架支撑、管道铺设后的全景、竣工时全貌等;局部拍摄适合描述细部或个体情况,比如基坑开挖尺寸、节点钢筋布置、预埋构件、或者突出反应个体情况等;加设卷尺(塔尺)拍摄主要用于为正确表示被拍摄对象的形状、尺寸时,采纳卷尺附加拍摄,比如管径、钢筋直径、钢筋网间距、路基路面摊铺厚度、宽度、管道回填厚度,结构平面尺寸等。二、影像资料的特性1、具有直观性和及时性:能展示的进度、质量、工程缺陷的整改以及安全文明情况等一目了然,使业主、施工、监理都能够直观、及时地掌握工程的进展和质量状态。2、长期保存、简易操作:影像资料一般都以刻录光盘、电子照片等文件格式保存,操作简单,便于长期保存。3、对比性和可追溯性:用于工程缺陷整改、质量和安全事故的调查。通过影像资料可以将整改前后、事故发生前后过程进行对比和追溯,从而确认整改效果和事故原因。4、作为项目管理工作的一种重要手段:比如在上报的变更、索赔或者监理的指令、巡查记录等如能对所述事项进行详细描述并附有影像资料或照片,其反映的内容更具有真实性、权威性。当与业主发生有关索赔、反索赔争议时,影像资料就可成为最有力的证据。三、影像资料的分类和拍摄要求1、原始状态:主要反映原始地形地貌;原有建筑、障碍的位置、形状;沿线河塘位置、走向、河面河底标高和护坡类型;地上地下管线布置、走向;原有周边道路状况等.此部分拍摄时,应当有全景与细部照片...
