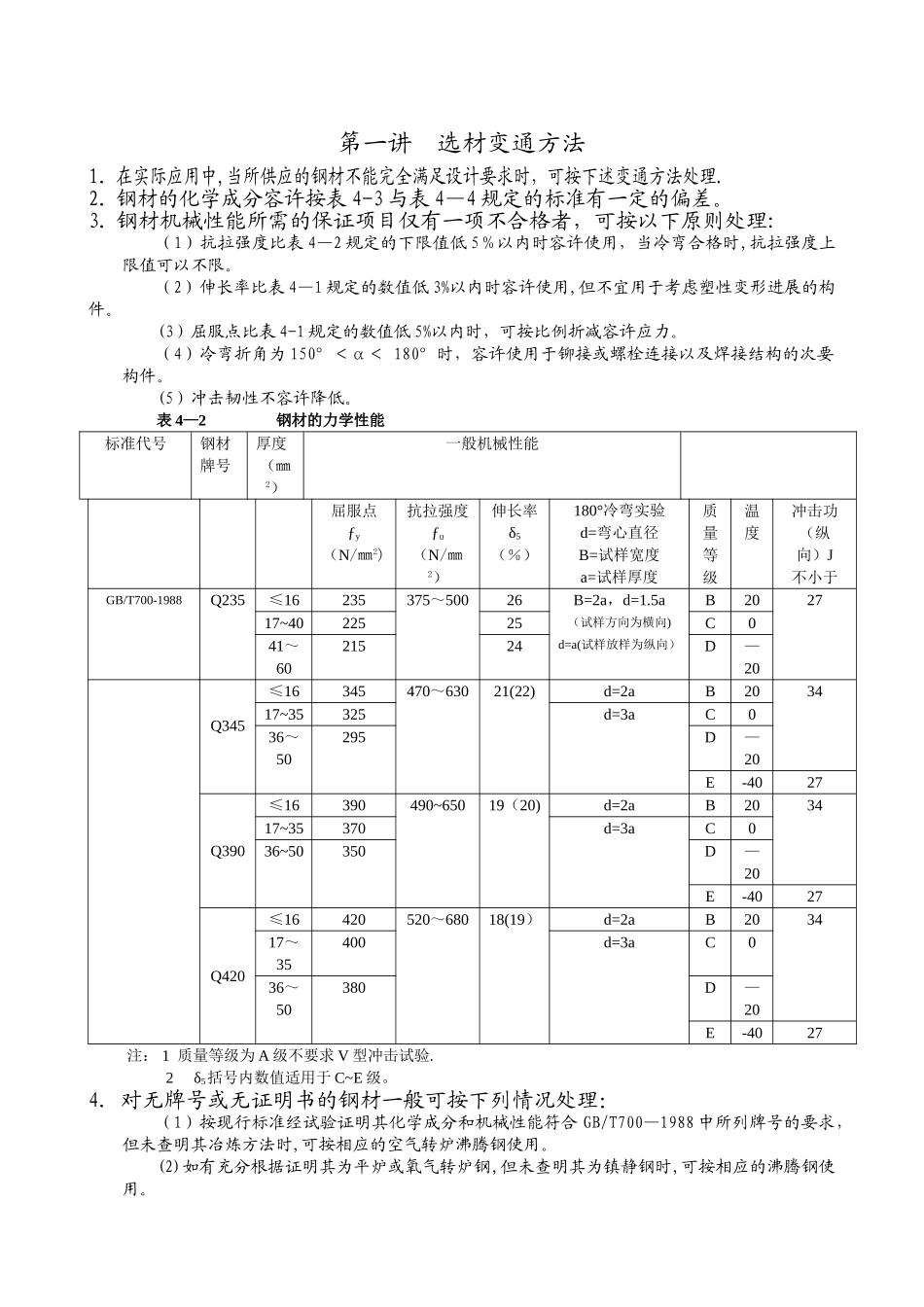

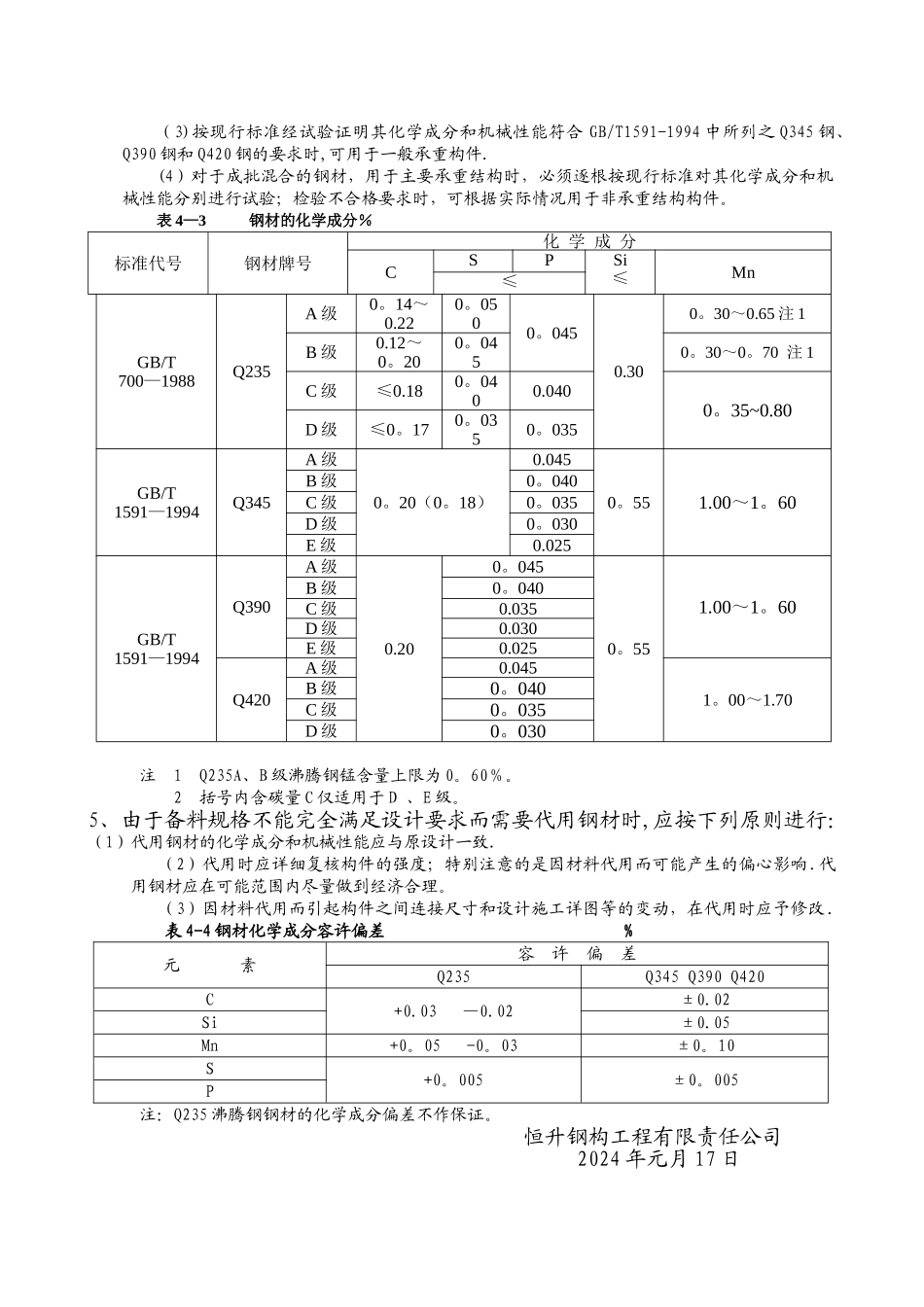

第一讲 选材变通方法1. 在实际应用中,当所供应的钢材不能完全满足设计要求时，可按下述变通方法处理.2. 钢材的化学成分容许按表 4-3 与表 4—4 规定的标准有一定的偏差。3. 钢材机械性能所需的保证项目仅有一项不合格者，可按以下原则处理:（1）抗拉强度比表 4—2 规定的下限值低 5％以内时容许使用，当冷弯合格时,抗拉强度上限值可以不限。（2）伸长率比表 4—1 规定的数值低 3%以内时容许使用,但不宜用于考虑塑性变形进展的构件。(3）屈服点比表 4-1 规定的数值低 5%以内时，可按比例折减容许应力。（4）冷弯折角为 150°＜α＜ 180°时，容许使用于铆接或螺栓连接以及焊接结构的次要构件。(5）冲击韧性不容许降低。表 4—2 钢材的力学性能标准代号钢材牌号厚度（㎜2）一般机械性能屈服点ƒy（N/㎜2)抗拉强度ƒu（N/㎜2）伸长率δ5（％）180°冷弯实验d=弯心直径B=试样宽度a=试样厚度质量等级温度冲击功（纵向）J不小于GB/T700-1988Q235≤16 235375～50026B=2a，d=1.5a（试样方向为横向)d=a(试样放样为纵向）B202717~4022525C041～6021524D—20Q345≤16345470～63021(22)d=2aB203417~35325d=3aC036～50295D—20E-4027Q390≤16390490~65019（20)d=2aB203417~35370d=3aC036~50350D—20E-4027Q420≤16420520～68018(19）d=2aB203417～35400d=3aC036～50380D—20E-4027注： 1 质量等级为 A 级不要求 V 型冲击试验.2δ5括号内数值适用于 C~E 级。4．对无牌号或无证明书的钢材一般可按下列情况处理：（1）按现行标准经试验证明其化学成分和机械性能符合 GB/T700—1988 中所列牌号的要求，但未查明其冶炼方法时,可按相应的空气转炉沸腾钢使用。(2)如有充分根据证明其为平炉或氧气转炉钢,但未查明其为镇静钢时,可按相应的沸腾钢使用。（3)按现行标准经试验证明其化学成分和机械性能符合 GB/T1591-1994 中所列之 Q345 钢、Q390 钢和 Q420 钢的要求时,可用于一般承重构件.(4）对于成批混合的钢材，用于主要承重结构时，必须逐根按现行标准对其化学成分和机械性能分别进行试验；检验不合格要求时，可根据实际情况用于非承重结构构件。表 4—3 钢材的化学成分％注 1 Q235A、B 级沸腾钢锰含量上限为 0。60％。 2 括号内含碳量 C 仅适用于 D 、E 级。5、由于备料规格不能完全满足设计要求而需要代用钢材时,应按下列原则进行：（1）代用钢材的化学成分和机械性能应与原设计一致. （2）代用时应详细复核构...
