安全通道搭设施工方案

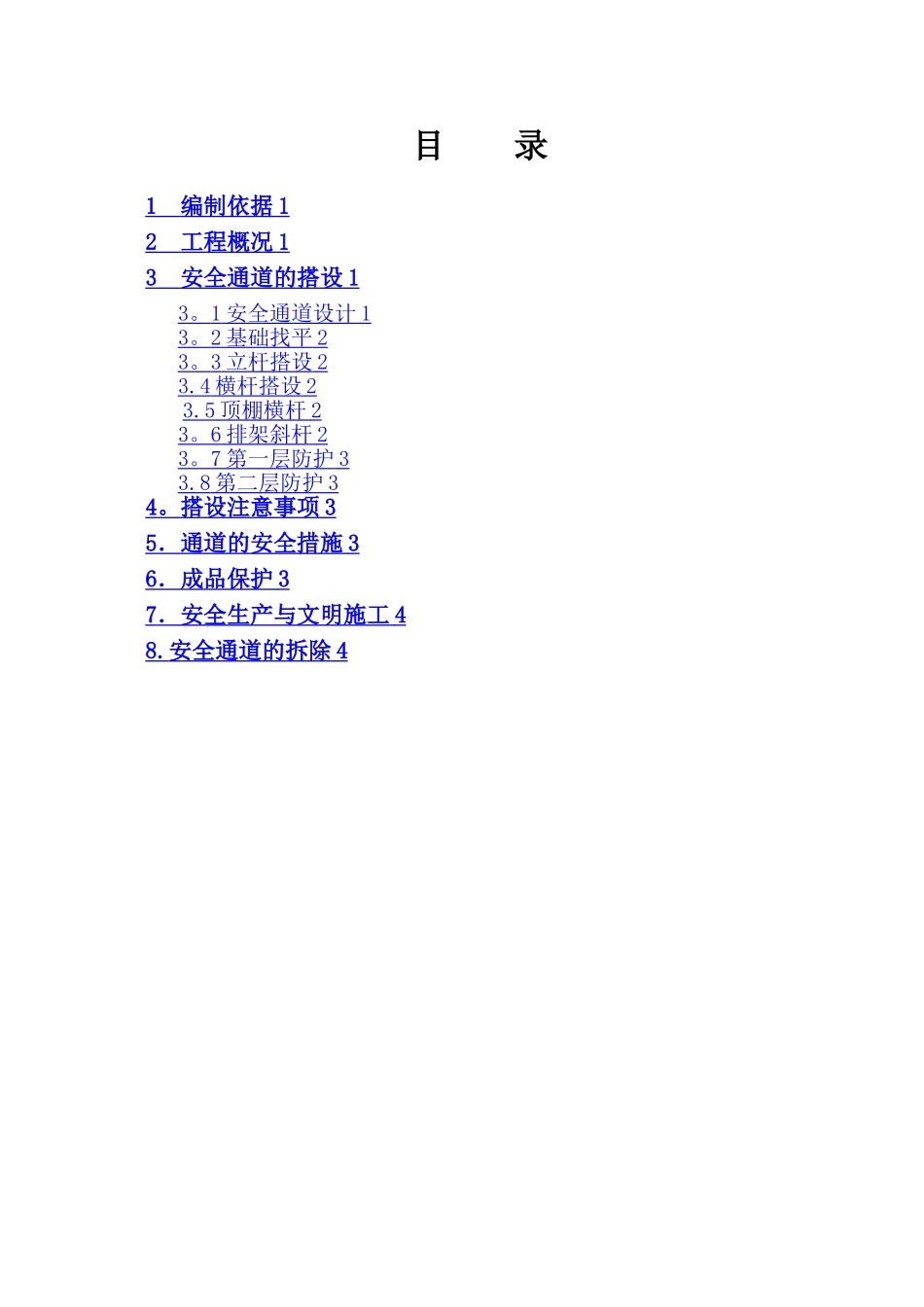

富平县五金商场商住楼安全通道专项施工方案 编制： 审核： 批准:陕西黄河工程建设有限公司2024 年 12 月目 录1 编制依据 1 2 工程概况 1 3 安全通道的搭设 1 3 。 1 安全通道设计 1 3 。 2 基础找平 2 3 。 3 立杆搭设 2 3.4 横杆搭设 2 3. 5 顶棚横杆 2 3 。 6 排架斜杆 2 3 。 7 第一层防护 3 3. 8 第二层防护 3 4 。 搭设注意事项 3 5 ．通道的安全措施 3 6 ．成品保护 3 7 ．安全生产与文明施工 4 8. 安全通道的拆除 4 施工安全通道搭设施工方案1 编制依据编制依据主要有以下法律规范及标准： 《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ—130-2024）； 《建筑施工高处作业安全技术法律规范》（JGJ 80-91） 《建筑施工安全检查标准》（JGJ 59—99） 《建筑地基基础设计法律规范》(GB50007—2024） 《建筑结构荷载法律规范》（GB50009-2001） 《建设工程安全生产管理条例》2 工程概况本工程名称为财监办综合楼外立面改造。施工需要吊篮作业，吊篮作业过程中存在高空坠物风险,决定对综合楼南侧和西侧通道部位,施工范围内进行搭设双层防护棚架进行防护。保证人员的安全及工程的安全生产，确保施工期间通行行人安全通行。3 安全通道的搭设3。1 安全通道设计综合现场情况，确定采纳钢管搭设净高 5m，净宽 6m 的安全通道。安全通道棚顶共分上下两层，间距为 0。9m，每层均满铺脚手板及安全网，且通道两侧满挂密目网.3。2 基础找平为保证安全通道架体的稳固性，架体搭设（即所有立杆)处地基应密实，并且标高应大致一致，立杆底部均设置垫板。3.3 立杆搭设立杆根据双排设置，采纳 φ48×3.5 钢管，沿通道长度方向以@1500mm 的间距进行搭设，排距 600mm；立杆上设置纵向扫地杆（即第一道大横杆）,并用直角扣件固定在距地面 200mm 处的立杆上,立杆的垂直偏差不得大于架高的 1/300，同时其绝对偏差不大于 75mm.在竖立杆时，用单支 6m 的钢管,不得采纳对接钢管，立杆纵距 1。5 米.禁止使用弯曲钢管.3。4 横杆搭设（1）大横杆大横杆步距为 1600mm，长度不宜小于三跨立杆，大横杆置于双排立柱内侧,与立杆必须用直角扣件扣紧。大横杆采纳对接扣件连接，接头与相邻立杆距离不大于 500mm.同一平面内侧和外侧、上步和下步相邻的两根大横杆的接头均匀相互错开，不得出现在同一跨间内，水平间距不小于 500mm。同一排大横杆水平偏差不大...
