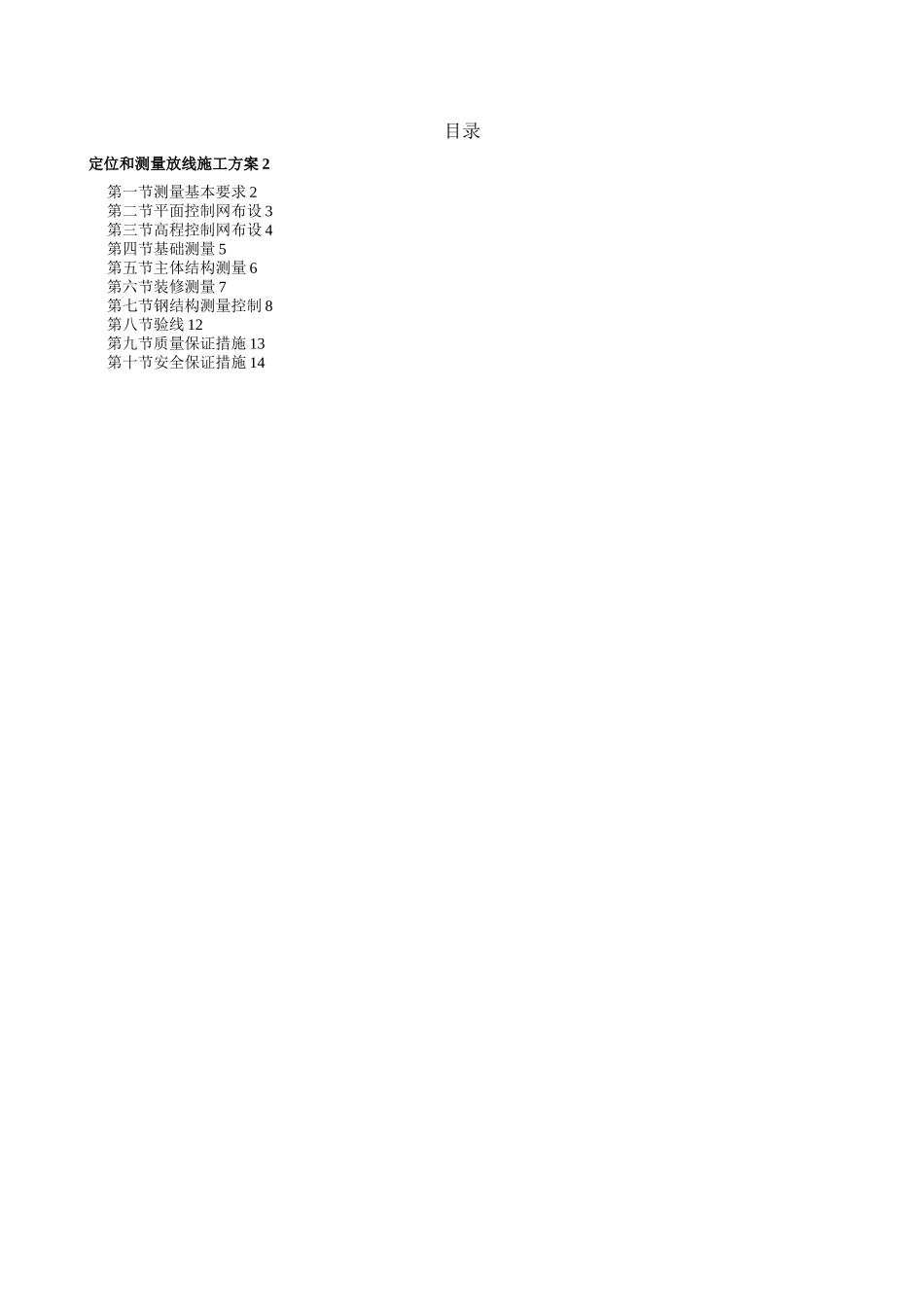

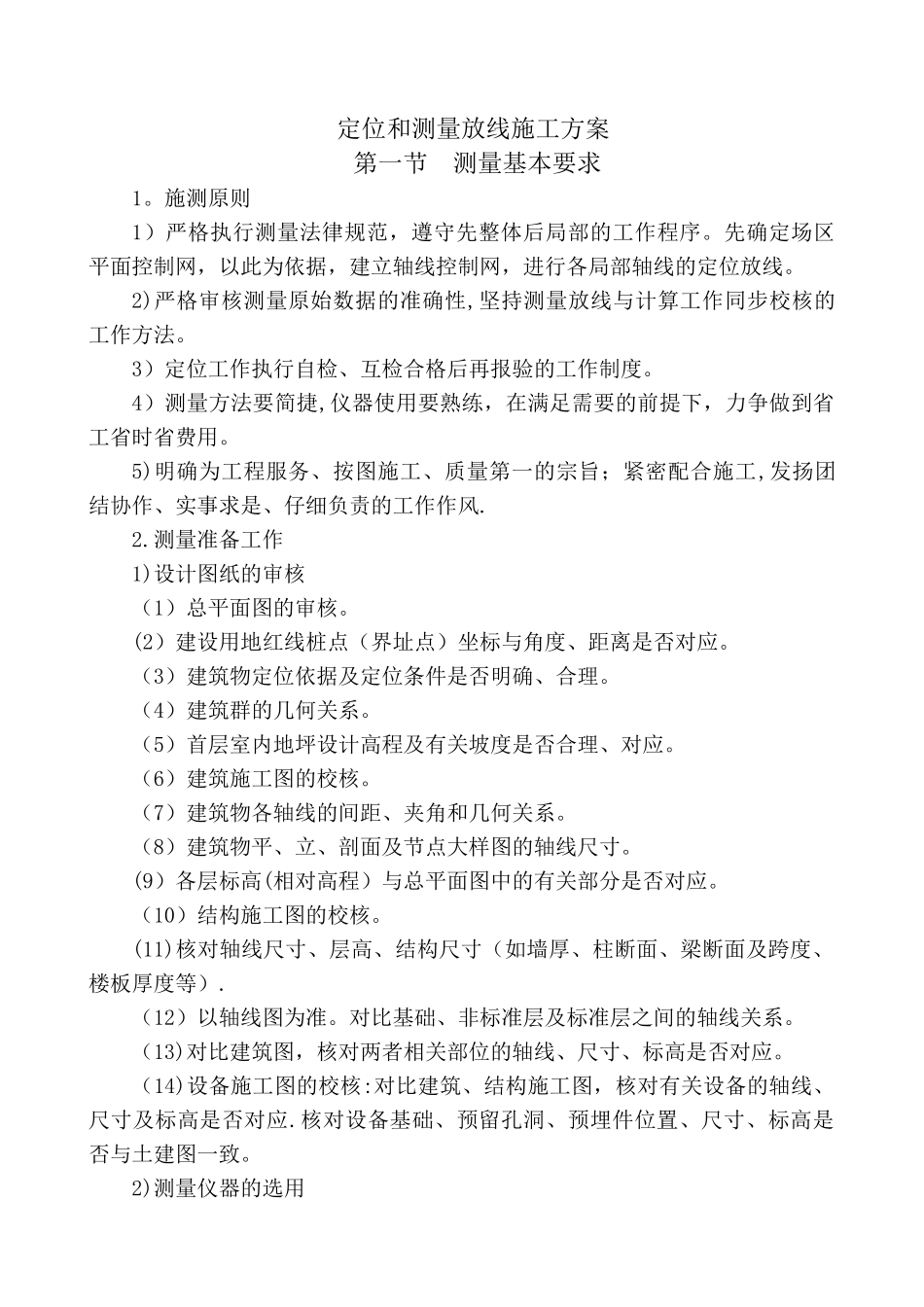

目录定位和测量放线施工方案 2第一节测量基本要求 2第二节平面控制网布设 3第三节高程控制网布设 4第四节基础测量 5第五节主体结构测量 6第六节装修测量 7第七节钢结构测量控制 8第八节验线 12第九节质量保证措施 13第十节安全保证措施 14定位和测量放线施工方案第一节 测量基本要求1
施测原则1）严格执行测量法律规范，遵守先整体后局部的工作程序
先确定场区平面控制网，以此为依据，建立轴线控制网，进行各局部轴线的定位放线
2)严格审核测量原始数据的准确性,坚持测量放线与计算工作同步校核的工作方法
3）定位工作执行自检、互检合格后再报验的工作制度
4）测量方法要简捷,仪器使用要熟练，在满足需要的前提下，力争做到省工省时省费用
5)明确为工程服务、按图施工、质量第一的宗旨；紧密配合施工,发扬团结协作、实事求是、仔细负责的工作作风
测量准备工作1)设计图纸的审核（1）总平面图的审核
(2）建设用地红线桩点（界址点）坐标与角度、距离是否对应
（3）建筑物定位依据及定位条件是否明确、合理
（4）建筑群的几何关系
（5）首层室内地坪设计高程及有关坡度是否合理、对应
（6）建筑施工图的校核
（7）建筑物各轴线的间距、夹角和几何关系
（8）建筑物平、立、剖面及节点大样图的轴线尺寸
(9）各层标高(相对高程）与总平面图中的有关部分是否对应
（10）结构施工图的校核
(11)核对轴线尺寸、层高、结构尺寸（如墙厚、柱断面、梁断面及跨度、楼板厚度等）
（12）以轴线图为准
对比基础、非标准层及标准层之间的轴线关系
（13)对比建筑图，核对两者相关部位的轴线、尺寸、标高是否对应
（14)设备施工图的校核:对比建筑、结构施工图，核对有关设备的轴线、尺寸及标高是否对应
核对设备基础、预留孔洞、预埋件位置、尺寸、标高是否与土建图一致

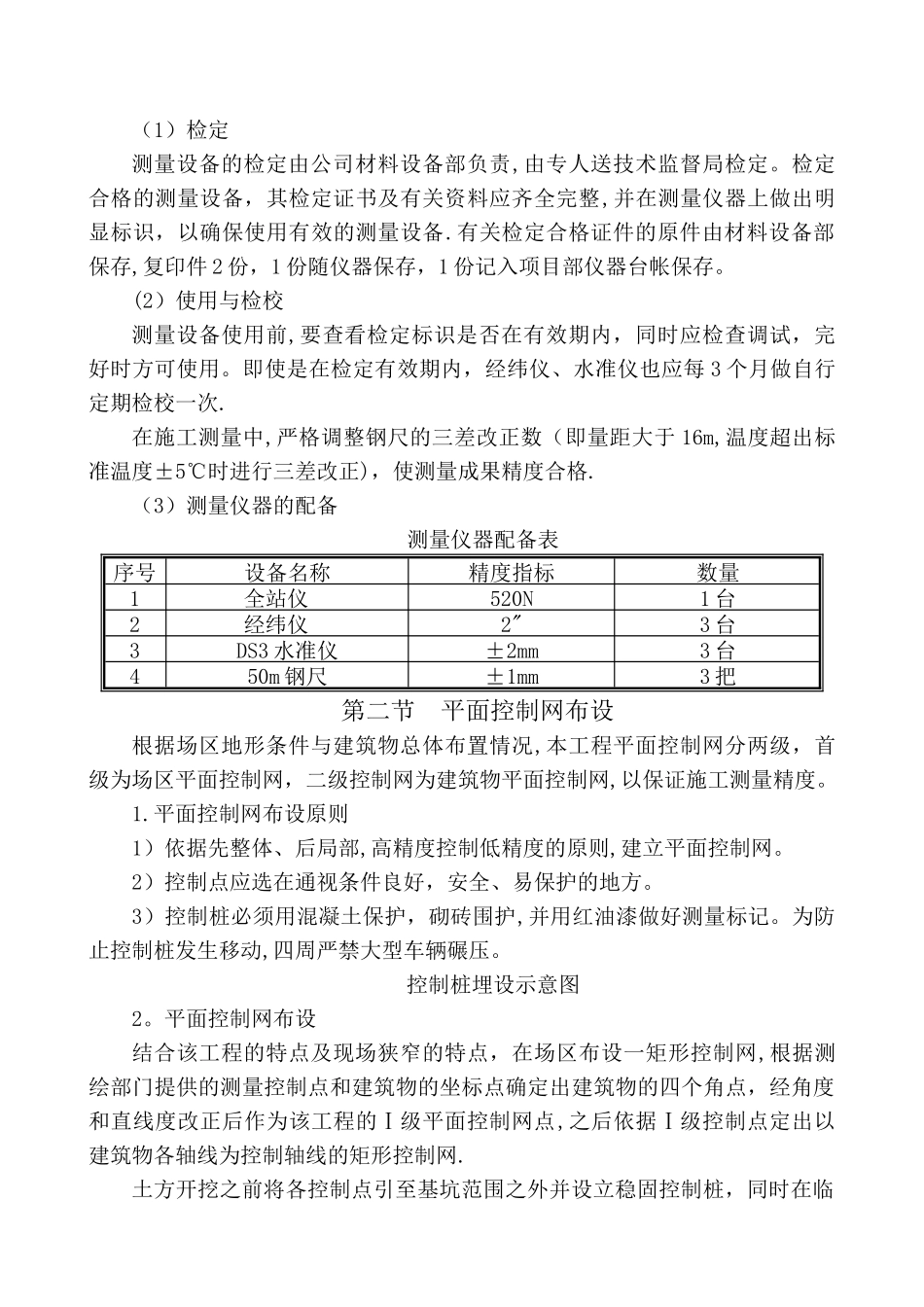

2)测量仪器的选用（1）检定测量设备的检定由公司材料设备部负责,
