定位测量放线施工方案

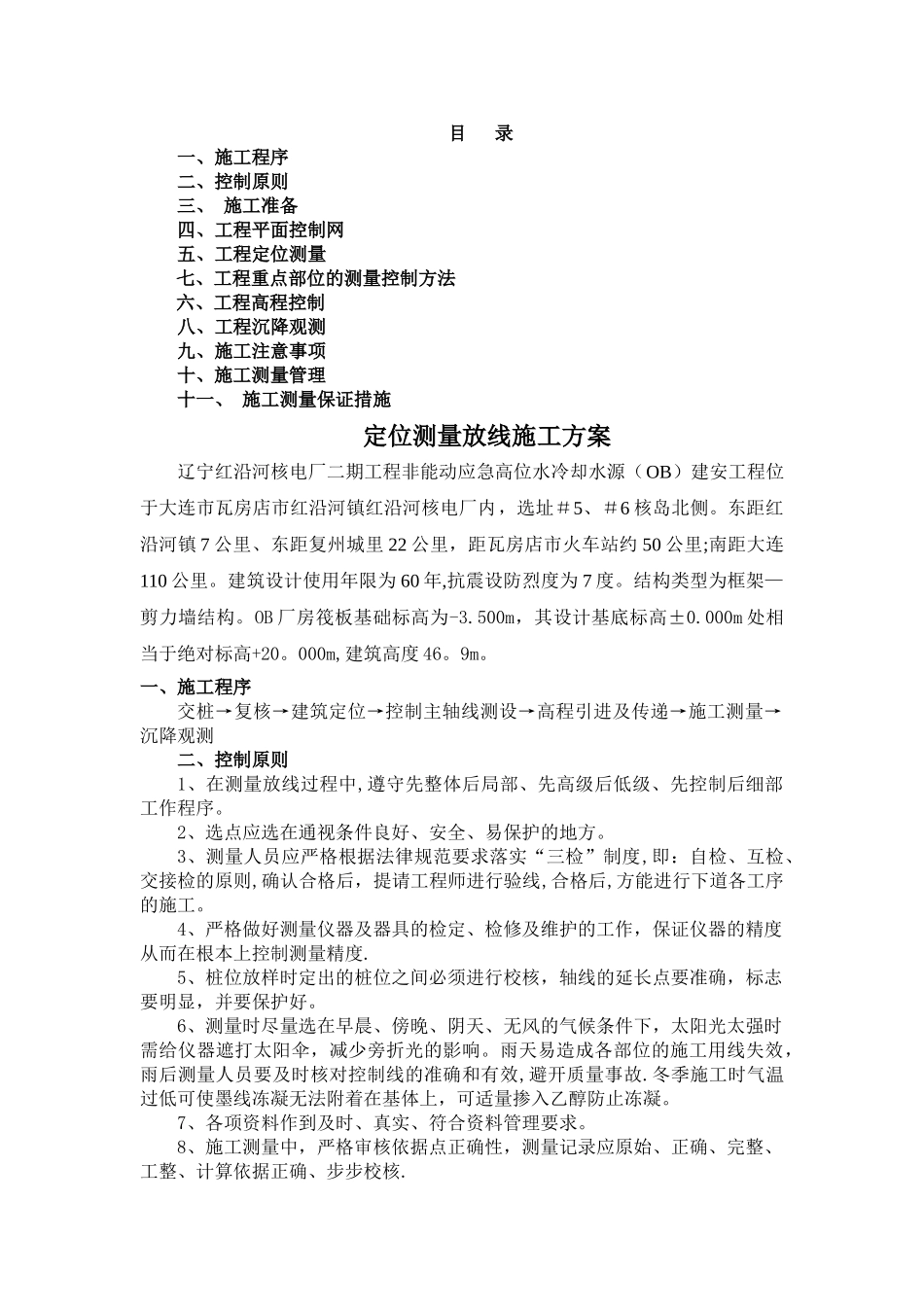

目 录一、施工程序二、控制原则三、 施工准备四、工程平面控制网五、工程定位测量七、工程重点部位的测量控制方法六、工程高程控制八、工程沉降观测九、施工注意事项十、施工测量管理十一、 施工测量保证措施定位测量放线施工方案辽宁红沿河核电厂二期工程非能动应急高位水冷却水源（OB）建安工程位于大连市瓦房店市红沿河镇红沿河核电厂内，选址＃5、＃6 核岛北侧。东距红沿河镇 7 公里、东距复州城里 22 公里，距瓦房店市火车站约 50 公里;南距大连110 公里。建筑设计使用年限为 60 年,抗震设防烈度为 7 度。结构类型为框架—剪力墙结构。OB 厂房筏板基础标高为-3.500m，其设计基底标高±0.000m 处相当于绝对标高+20。000m,建筑高度 46。9m。一、施工程序交桩→复核→建筑定位→控制主轴线测设→高程引进及传递→施工测量→沉降观测二、控制原则1、在测量放线过程中,遵守先整体后局部、先高级后低级、先控制后细部工作程序。2、选点应选在通视条件良好、安全、易保护的地方。3、测量人员应严格根据法律规范要求落实“三检”制度,即：自检、互检、交接检的原则,确认合格后，提请工程师进行验线,合格后,方能进行下道各工序的施工。4、严格做好测量仪器及器具的检定、检修及维护的工作，保证仪器的精度从而在根本上控制测量精度.5、桩位放样时定出的桩位之间必须进行校核，轴线的延长点要准确，标志要明显，并要保护好。6、测量时尽量选在早晨、傍晚、阴天、无风的气候条件下，太阳光太强时需给仪器遮打太阳伞，减少旁折光的影响。雨天易造成各部位的施工用线失效，雨后测量人员要及时核对控制线的准确和有效,避开质量事故.冬季施工时气温过低可使墨线冻凝无法附着在基体上，可适量掺入乙醇防止冻凝。7、各项资料作到及时、真实、符合资料管理要求。8、施工测量中，严格审核依据点正确性，测量记录应原始、正确、完整、工整、计算依据正确、步步校核.三、 施工准备1、人员配备由于本工程测量工作量不大，但测程较远，测量精度要求高，为确保工程优质高效的完成,本工程配置测量工程师 1 名,测量员 2 人，每名测量人员安排 1名测量协助工，负责现场的测量工作。序号人员配备配备人数1测量员12测量协助工22、测量仪器配备测量仪器、工具必须准备齐全，其中全站仪、经纬仪、水准仪、钢卷尺等重量仪器、工具必须送指定的计量所检定，送检过的仪器、工具必须保证在符合使用的有效期内,并保留相应的检验合格证备查。配备仪器和工具...
