实测实量控制方案

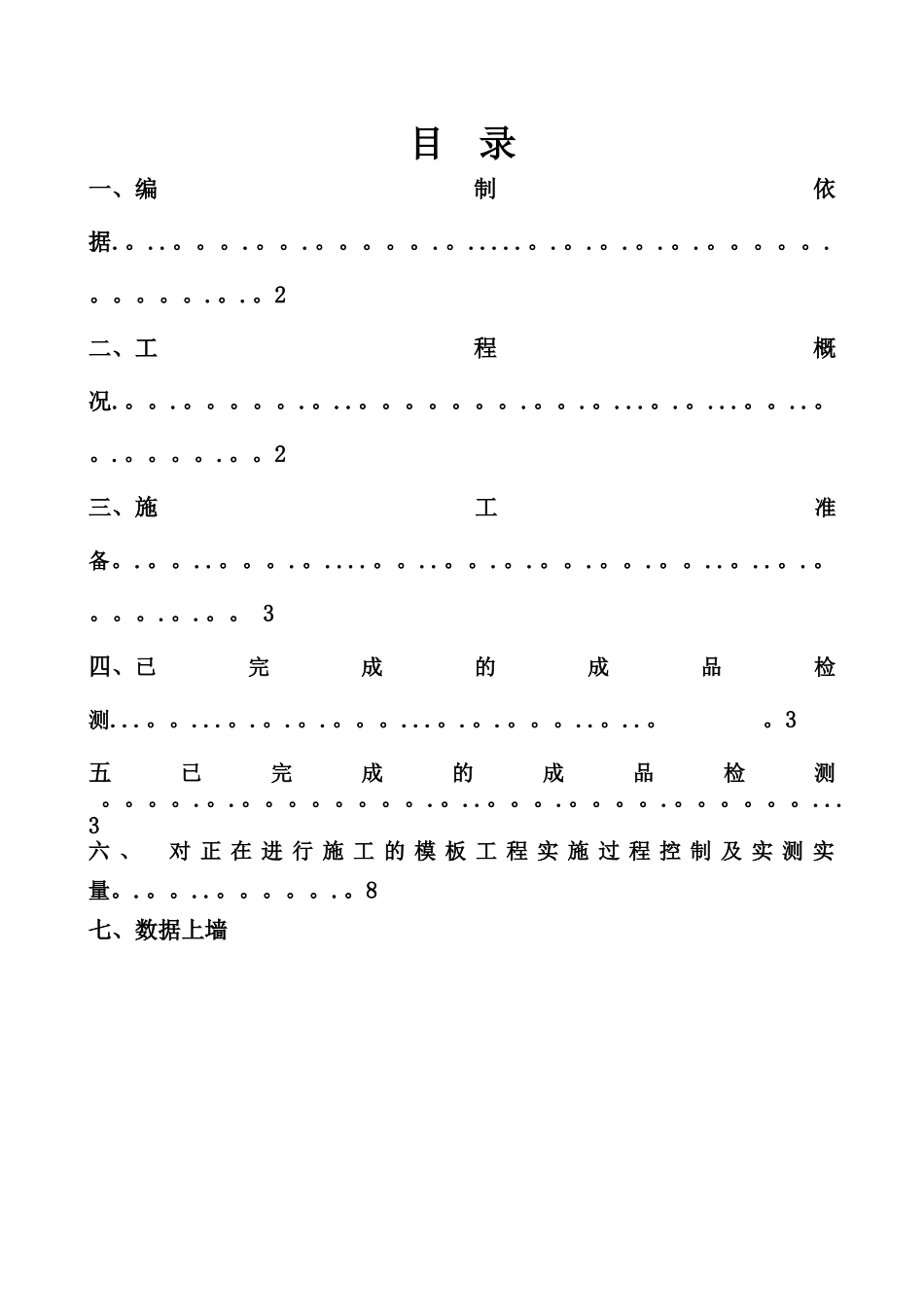

目 录一、编制依据.。..。。。.。。.。。。。。.。.....。.。.。.。.。.。。。。。.。。。。。.。.。2二、工程概况.。。.。。。。。.。..。。。。。。。.。。.。...。.。...。。..。。.。。。。.。。2三、施工准备。.。。..。。。.。....。。..。。.。.。。.。。.。。..。..。.。。。。.。.。。 3四、已完成的成品检测...。。...。.。.。.。。。...。.。.。。。..。..。 。3五已完成的成品检测 。。。。.。.。。。。。。。。.。..。。。.。。。。.。。。。。。...3六 、 对 正 在 进 行 施 工 的 模 板 工 程 实 施 过 程 控 制 及 实 测 实量。.。。..。。。。。.。8七、数据上墙实测实量控制施工方案一、编制依据 1、工程施工图纸； 2、《建筑施工模板安全技术法律规范》(JGJ162—2024)； 3、《混凝土结构工程施工质量验收法律规范》(GB50204－2024）; 4、《建筑施工手册》第四版； 5、《高层建筑混凝土结构技术规程》JGJ3—2024. 6、《建筑工程施工质量验收法律规范》二、建筑概况：序号项目内容1工程名称福州碧桂园融侨·时代城工程2工程地点福州市晋安区3施工单位晨辉建筑工程（集团）有限公司4建设单位福州时代城房地产开发有限公司5监理单位福州中博建设监理有限公司6建筑概况建筑功能住宅建筑面积75006 平方米建筑高度94。8 米建筑层数32 层建筑层高2.9 米7结构概况基础结构形式桩基础主体结构形式钢筋混凝土结构屋盖结构形式平屋面三、施工准备 1、测量工具准备： 5m 钢卷尺、 2 米靠尺、楔形塞尺 、 激光水平仪、 塔尺、 记号笔、 线、吊具、粉笔、墨斗、人字梯、 2、劳动力准备木工 2 人、质检员 2 人四、已完成的成品检测. 对已浇筑完成的砼面进行截面尺寸、表面平整度、 垂直度、 顶板水平度极差等测量后凡超出法律规范要求的部位进行打磨修复。 实测方法: （对发现超出法律规范要求的部位采纳记号笔或变色龙漆做好标记）1 .砼截面尺寸偏差测量1。1. 指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。1。2。 合格标准：截面尺寸偏差［－5，8］mm1。3. 测量工具:5m 钢卷尺1。4。 测量方法：(1）同一墙/柱面作为 1 个实测区，累计实测实量 20 个实测区；（2）每个实测区从地面对上 300mm 和 1500mm 各测量截面尺寸 1 次，选取其中与设计尺寸偏差最大的数,作为推断该实测指标合格率的 1 个计算点.1.5。 示例 墙柱截面尺寸测量示意图2 ...
