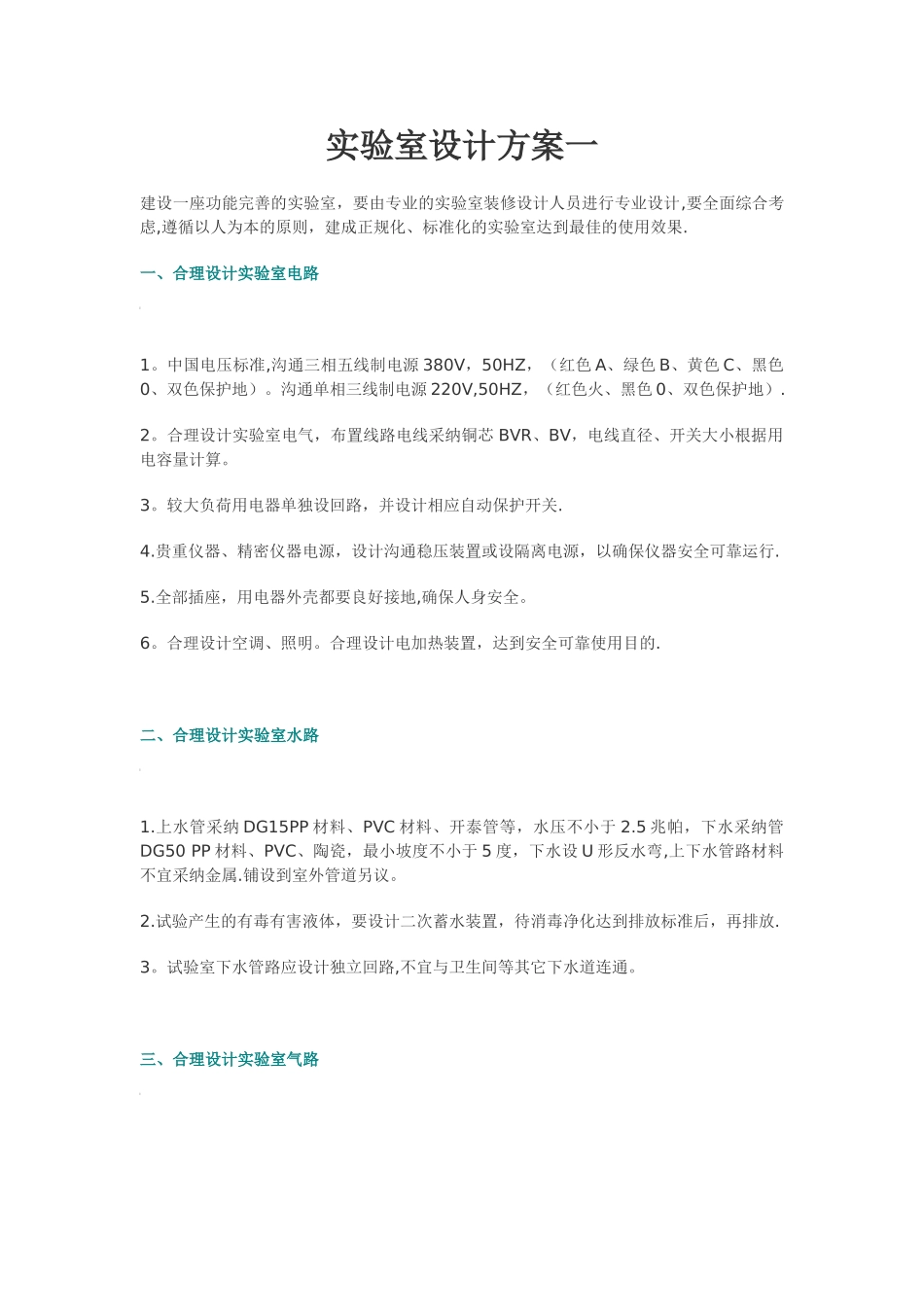

实验室设计方案一

实验室设计方案一建设一座功能完善的实验室，要由专业的实验室装修设计人员进行专业设计,要全面综合考虑,遵循以人为本的原则，建成正规化、标准化的实验室达到最佳的使用效果.一、合理设计实验室电路1。中国电压标准,沟通三相五线制电源 380V，50HZ，（红色 A、绿色 B、黄色 C、黑色0、双色保护地）。沟通单相三线制电源 220V,50HZ，（红色火、黑色 0、双色保护地）.2。合理设计实验室电气，布置线路电线采纳铜芯 BVR、BV，电线直径、开关大小根据用电容量计算。3。较大负荷用电器单独设回路，并设计相应自动保护开关.4.贵重仪器、精密仪器电源，设计沟通稳压装置或设隔离电源，以确保仪器安全可靠运行.5.全部插座，用电器外壳都要良好接地,确保人身安全。6。合理设计空调、照明。合理设计电加热装置，达到安全可靠使用目的. 二、合理设计实验室水路1.上水管采纳 DG15PP 材料、PVC 材料、开泰管等，水压不小于 2.5 兆帕，下水采纳管DG50 PP 材料、PVC、陶瓷，最小坡度不小于 5 度，下水设 U 形反水弯,上下水管路材料不宜采纳金属.铺设到室外管道另议。2.试验产生的有毒有害液体，要设计二次蓄水装置，待消毒净化达到排放标准后，再排放.3。试验室下水管路应设计独立回路,不宜与卫生间等其它下水道连通。 三、合理设计实验室气路1。为确保安全，实验用各种气体,有条件应远离工作点设计具有防爆性能的房间作为气体室存放，否则需设置带有全自动报警功能的气瓶安全柜存放。2。试验产生有毒有害气体应设计负压排气系统，确保有毒有害气体不在室内泄露。3。根据房间大小比例设计相应数量带逆风阀的换气扇，使空气流通顺畅，保持清洁。4。每个房间都要设计带有过滤装置的通气孔,假如是带有室内走廊的房间也可在门窗上设百叶窗,尺寸根据排气量比例关系计算。 四、合理设计实验室排风1.排风系统工程是实验室建设的关键,通风柜的效果好坏主要在于排风系统设计。2.排风管的材料首选为 FRP 无机树脂材料，也可用 PVC 材料或 PP 材料风管内壁应制做粗糙面，可减少风流噪声,采纳圆形或巨型均可，直径 250—500mm,根据排风量要求确定尺寸.3。FRP 防腐风机种类确定：(1）轴流风机、单台通风柜,单原子吸收罩较小风量采纳。(2）斜流风机、双台通风柜,双原子吸收罩，略大风量采纳。（3）离心风机、多台通风柜或需要排风量较大时采纳.（4)屋顶风机（同上）均可选择。4。防腐风机应安装在室外屋顶，出风口设防雨、鸟罩，还需减振器、逆风...
