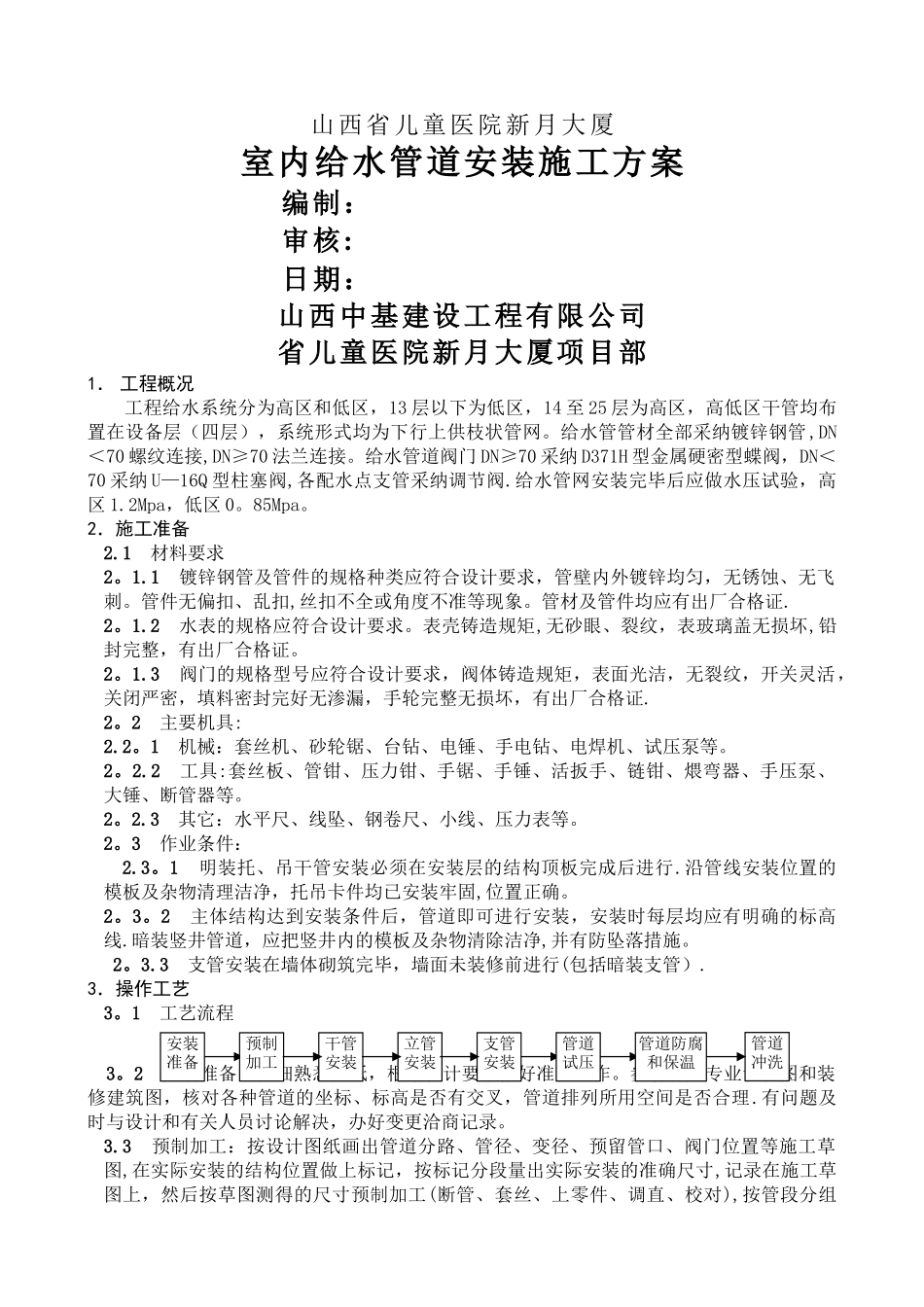

山西省儿童医院新月大厦室内给水管道安装施工方案编制：审核:日期：山西中基建设工程有限公司省儿童医院新月大厦项目部1． 工程概况工程给水系统分为高区和低区，13 层以下为低区，14 至 25 层为高区，高低区干管均布置在设备层（四层），系统形式均为下行上供枝状管网。给水管管材全部采纳镀锌钢管 ,DN＜70 螺纹连接,DN≥70 法兰连接。给水管道阀门 DN≥70 采纳 D371H 型金属硬密型蝶阀，DN＜70 采纳 U—16Q 型柱塞阀,各配水点支管采纳调节阀.给水管网安装完毕后应做水压试验，高区 1.2Mpa，低区 0。85Mpa。2．施工准备2.1 材料要求2。1.1 镀锌钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。管件无偏扣、乱扣,丝扣不全或角度不准等现象。管材及管件均应有出厂合格证.2。1.2 水表的规格应符合设计要求。表壳铸造规矩,无砂眼、裂纹，表玻璃盖无损坏,铅封完整，有出厂合格证。2。1.3 阀门的规格型号应符合设计要求，阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证.2。2 主要机具:2.2。1 机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、试压泵等。2。2.2 工具:套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、大锤、断管器等。2。2.3 其它：水平尺、线坠、钢卷尺、小线、压力表等。2。3 作业条件：2.3。1 明装托、吊干管安装必须在安装层的结构顶板完成后进行.沿管线安装位置的模板及杂物清理洁净，托吊卡件均已安装牢固,位置正确。2。3。2 主体结构达到安装条件后，管道即可进行安装，安装时每层均应有明确的标高线.暗装竖井管道，应把竖井内的模板及杂物清除洁净,并有防坠落措施。 2。3.3 支管安装在墙体砌筑完毕，墙面未装修前进行(包括暗装支管）.3．操作工艺3。1 工艺流程3。2 安装准备：仔细熟悉图纸，根据设计要求做好准备工作。参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理.有问题及时与设计和有关人员讨论解决，办好变更洽商记录。3.3 预制加工：按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图,在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸,记录在施工草图上，然后按草图测得的尺寸预制加工(断管、套丝、上零件、调直、校对),按管段分组安装准备预制加工干管安装立管安装支管安装管道试压管道防腐...
