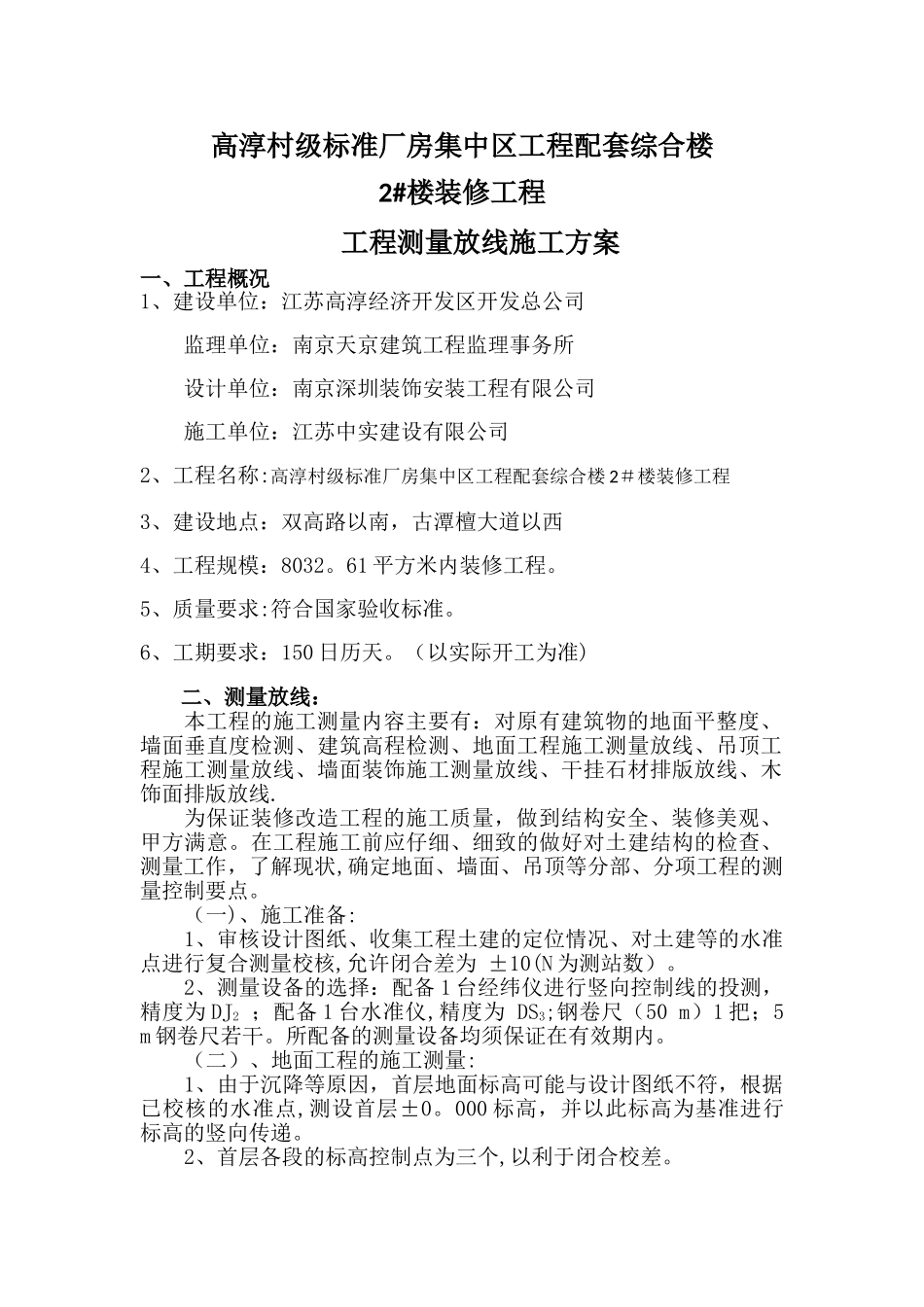

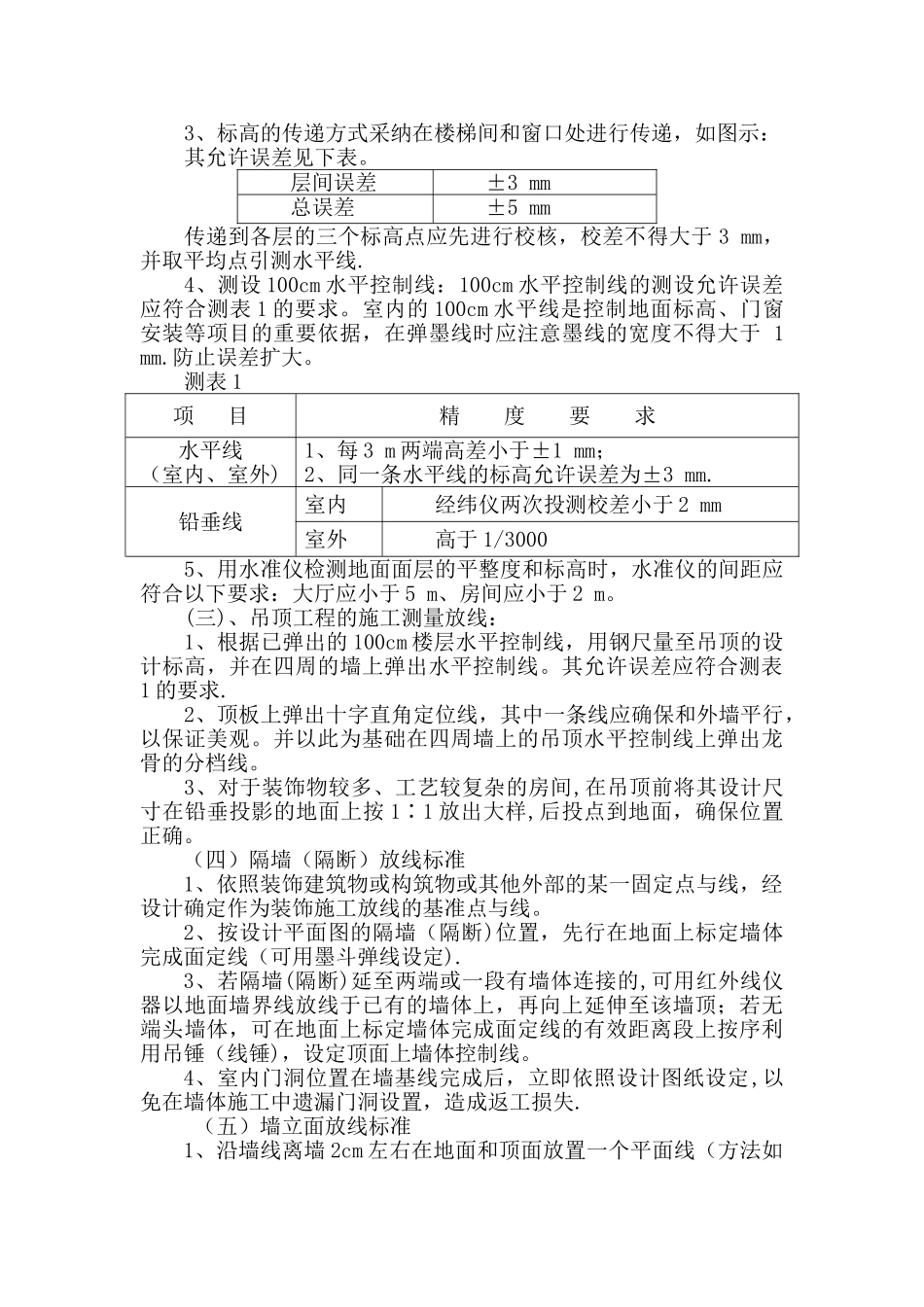

高淳村级标准厂房集中区工程配套综合楼2#楼装修工程工程测量放线施工方案一、工程概况1、建设单位：江苏高淳经济开发区开发总公司监理单位：南京天京建筑工程监理事务所设计单位：南京深圳装饰安装工程有限公司施工单位：江苏中实建设有限公司2、工程名称:高淳村级标准厂房集中区工程配套综合楼 2＃楼装修工程3、建设地点：双高路以南，古潭檀大道以西4、工程规模：8032。61 平方米内装修工程。5、质量要求:符合国家验收标准。6、工期要求：150 日历天。（以实际开工为准)二、测量放线：本工程的施工测量内容主要有：对原有建筑物的地面平整度、墙面垂直度检测、建筑高程检测、地面工程施工测量放线、吊顶工程施工测量放线、墙面装饰施工测量放线、干挂石材排版放线、木饰面排版放线.为保证装修改造工程的施工质量，做到结构安全、装修美观、甲方满意。在工程施工前应仔细、细致的做好对土建结构的检查、测量工作，了解现状,确定地面、墙面、吊顶等分部、分项工程的测量控制要点。（一)、施工准备:1、审核设计图纸、收集工程土建的定位情况、对土建等的水准点进行复合测量校核,允许闭合差为 ±10(N 为测站数）。2、测量设备的选择：配备 1 台经纬仪进行竖向控制线的投测，精度为 DJ2 ；配备 1 台水准仪,精度为 DS3;钢卷尺（50 m）1 把；5 m 钢卷尺若干。所配备的测量设备均须保证在有效期内。（二）、地面工程的施工测量:1、由于沉降等原因，首层地面标高可能与设计图纸不符，根据已校核的水准点,测设首层±0。000 标高，并以此标高为基准进行标高的竖向传递。2、首层各段的标高控制点为三个,以利于闭合校差。3、标高的传递方式采纳在楼梯间和窗口处进行传递，如图示：其允许误差见下表。层间误差±3 mm总误差±5 mm传递到各层的三个标高点应先进行校核，校差不得大于 3 mm，并取平均点引测水平线.4、测设 100cm 水平控制线：100cm 水平控制线的测设允许误差应符合测表 1 的要求。室内的 100cm 水平线是控制地面标高、门窗安装等项目的重要依据，在弹墨线时应注意墨线的宽度不得大于 1 mm.防止误差扩大。测表 1项 目精 度 要 求水平线（室内、室外)1、每 3 m 两端高差小于±1 mm；2、同一条水平线的标高允许误差为±3 mm.铅垂线室内经纬仪两次投测校差小于 2 mm室外高于 1/30005、用水准仪检测地面面层的平整度和标高时，水准仪的间距应符合以下要求：大厅应小于 5 m、房间应小于 2 m。(三)、吊顶...
