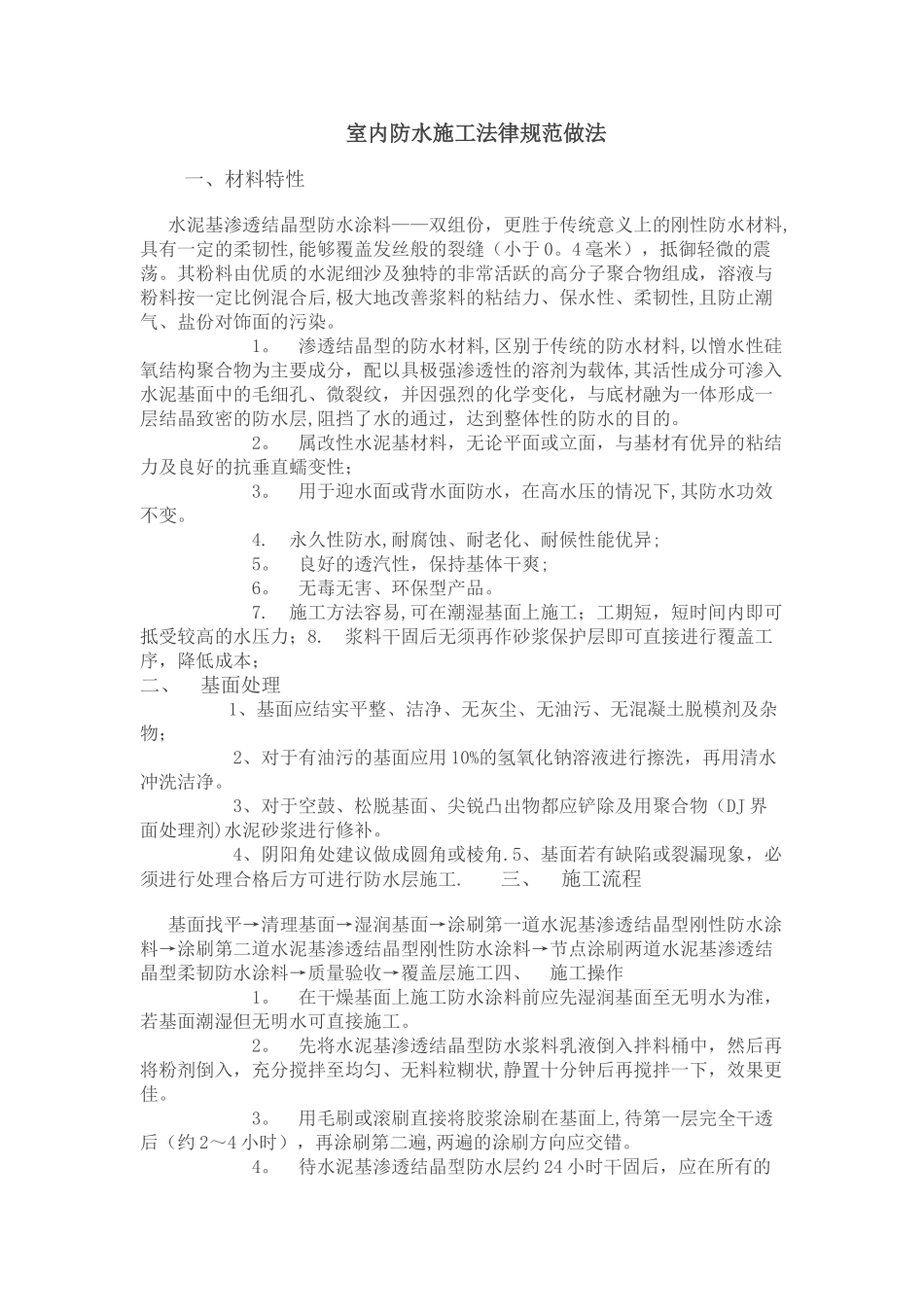

室内防水施工法律规范做法 一、材料特性水泥基渗透结晶型防水涂料——双组份，更胜于传统意义上的刚性防水材料,具有一定的柔韧性,能够覆盖发丝般的裂缝（小于 0。4 毫米），抵御轻微的震荡。其粉料由优质的水泥细沙及独特的非常活跃的高分子聚合物组成，溶液与粉料按一定比例混合后,极大地改善浆料的粘结力、保水性、柔韧性,且防止潮气、盐份对饰面的污染。 1。 渗透结晶型的防水材料,区别于传统的防水材料,以憎水性硅氧结构聚合物为主要成分，配以具极强渗透性的溶剂为载体,其活性成分可渗入水泥基面中的毛细孔、微裂纹，并因强烈的化学变化，与底材融为一体形成一层结晶致密的防水层,阻挡了水的通过，达到整体性的防水的目的。 2。 属改性水泥基材料，无论平面或立面，与基材有优异的粘结力及良好的抗垂直蠕变性； 3。 用于迎水面或背水面防水，在高水压的情况下,其防水功效不变。 4. 永久性防水,耐腐蚀、耐老化、耐候性能优异; 5。 良好的透汽性，保持基体干爽; 6。 无毒无害、环保型产品。 7. 施工方法容易,可在潮湿基面上施工；工期短，短时间内即可抵受较高的水压力；8. 浆料干固后无须再作砂浆保护层即可直接进行覆盖工序，降低成本； 二、 基面处理 1、基面应结实平整、洁净、无灰尘、无油污、无混凝土脱模剂及杂物； 2、对于有油污的基面应用 10%的氢氧化钠溶液进行擦洗，再用清水冲洗洁净。 3、对于空鼓、松脱基面、尖锐凸出物都应铲除及用聚合物（DJ 界面处理剂)水泥砂浆进行修补。 4、阴阳角处建议做成圆角或棱角.5、基面若有缺陷或裂漏现象，必须进行处理合格后方可进行防水层施工. 三、 施工流程基面找平→清理基面→湿润基面→涂刷第一道水泥基渗透结晶型刚性防水涂料→涂刷第二道水泥基渗透结晶型刚性防水涂料→节点涂刷两道水泥基渗透结晶型柔韧防水涂料→质量验收→覆盖层施工四、 施工操作 1。 在干燥基面上施工防水涂料前应先湿润基面至无明水为准，若基面潮湿但无明水可直接施工。 2。 先将水泥基渗透结晶型防水浆料乳液倒入拌料桶中，然后再将粉剂倒入，充分搅拌至均匀、无料粒糊状,静置十分钟后再搅拌一下，效果更佳。 3。 用毛刷或滚刷直接将胶浆涂刷在基面上,待第一层完全干透后（约 2～4 小时），再涂刷第二遍,两遍的涂刷方向应交错。 4。 待水泥基渗透结晶型防水层约 24 小时干固后，应在所有的墙角或管口边涂刷两道水泥基渗透结晶型柔韧防水涂料，其搭接宽度不小于10cm. 5...
