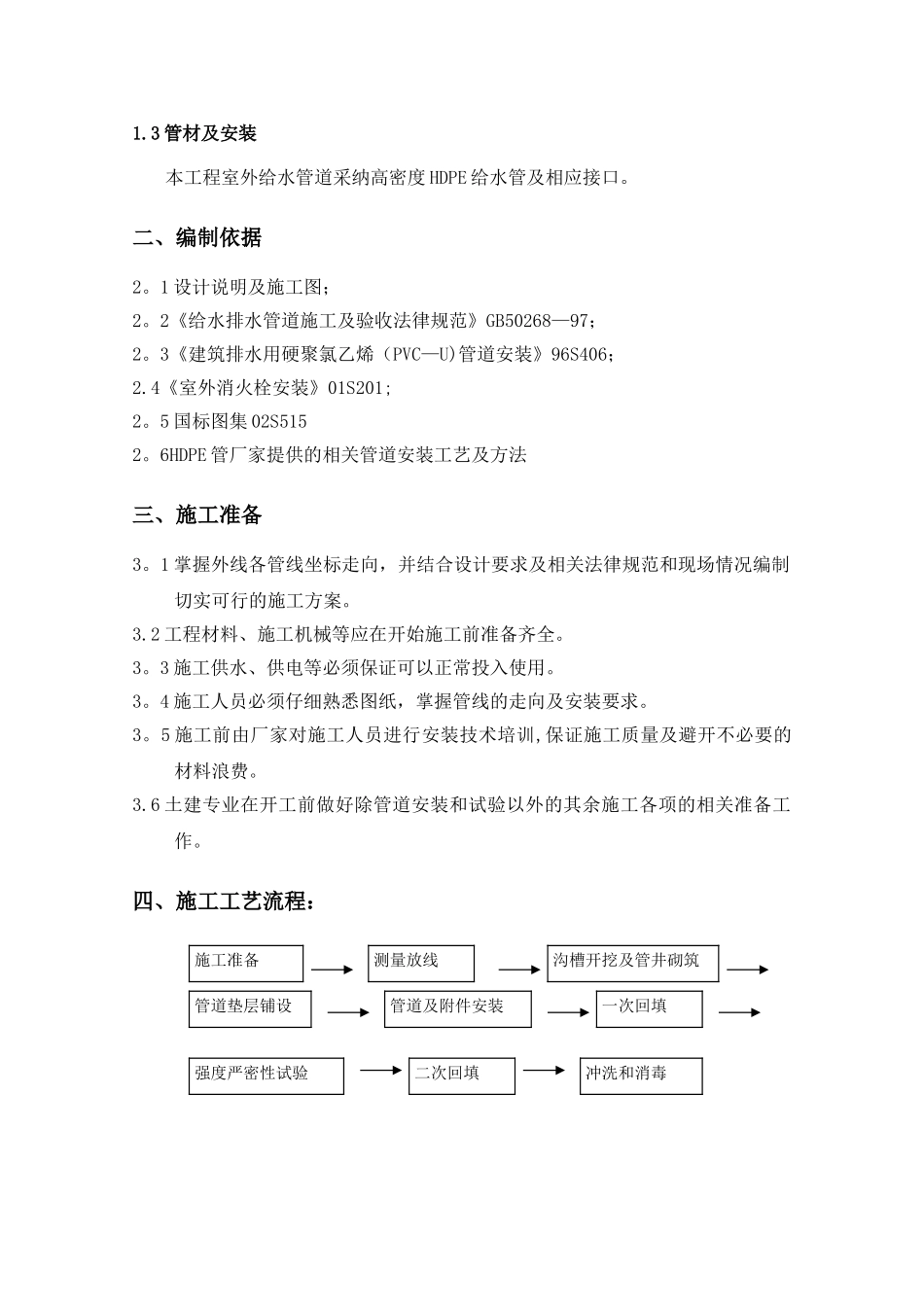

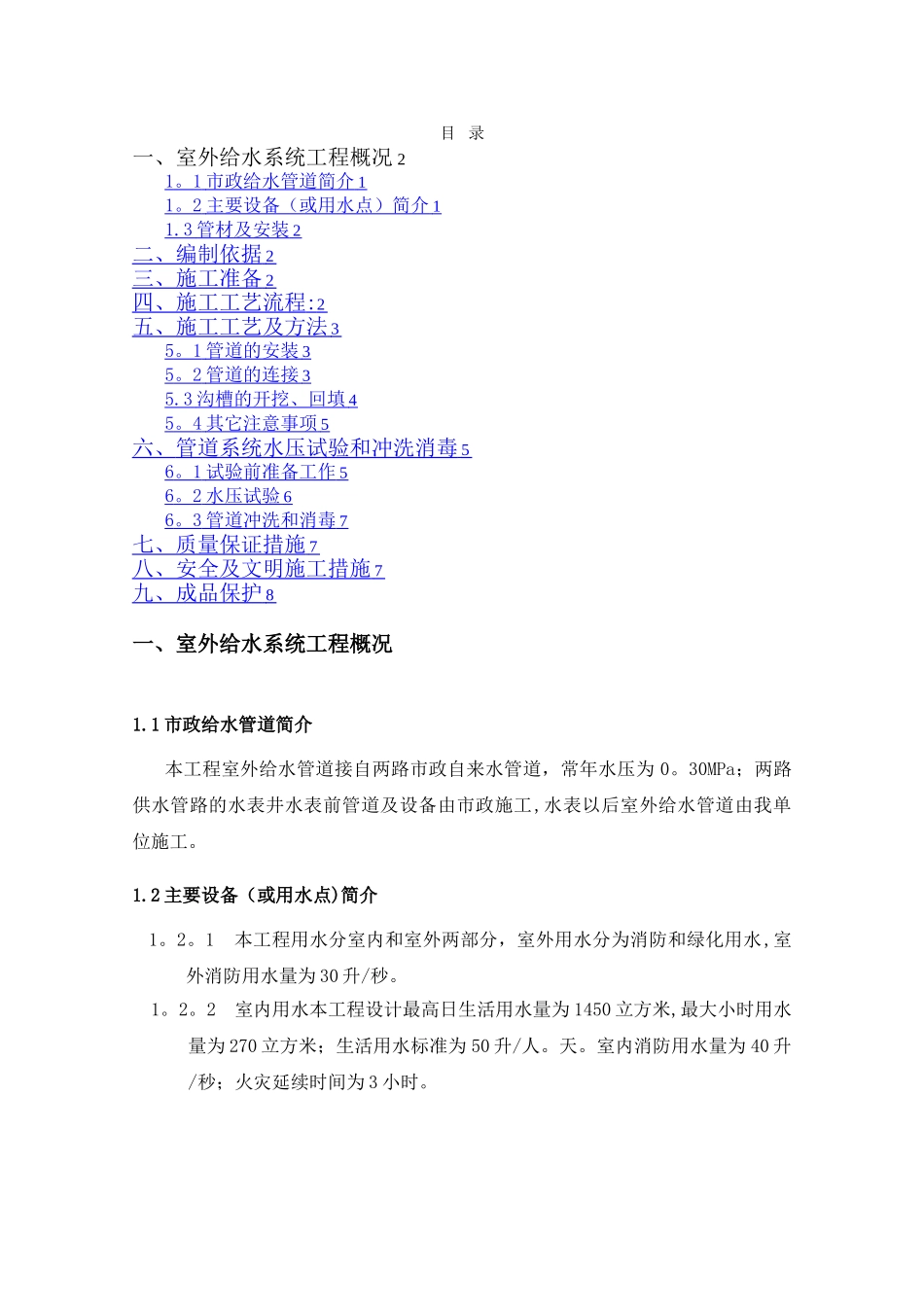

目 录一、室外给水系统工程概况 21 。 1 市政给水管道简介 1 1 。 2 主要设备（或用水点）简介 1 1.3 管材及安装 2 二、编制依据 2 三、施工准备 2 四、施工工艺流程 : 2 五、施工工艺及方法 3 5 。 1 管道的安装 3 5 。 2 管道的连接 3 5.3 沟槽的开挖、回填 4 5 。 4 其它注意事项 5 六、 管道系统水压试验和冲洗消毒 5 6 。 1 试验前准备工作 5 6 。 2 水压试验 6 6 。 3 管道冲洗和消毒 7 七、质量保证措施 7 八、安全及文明施工措施 7 九、成品保护 8 一、室外给水系统工程概况1.1 市政给水管道简介本工程室外给水管道接自两路市政自来水管道，常年水压为 0。30MPa；两路供水管路的水表井水表前管道及设备由市政施工,水表以后室外给水管道由我单位施工。1.2 主要设备（或用水点)简介1。2。1 本工程用水分室内和室外两部分，室外用水分为消防和绿化用水,室外消防用水量为 30 升/秒。 1。2。2 室内用水本工程设计最高日生活用水量为 1450 立方米,最大小时用水量为 270 立方米；生活用水标准为 50 升/人。天。室内消防用水量为 40 升/秒；火灾延续时间为 3 小时。1.3 管材及安装本工程室外给水管道采纳高密度 HDPE 给水管及相应接口。二、编制依据2。1 设计说明及施工图；2。2《给水排水管道施工及验收法律规范》GB50268—97；2。3《建筑排水用硬聚氯乙烯（PVC—U)管道安装》96S406；2.4《室外消火栓安装》01S201;2。5 国标图集 02S5152。6HDPE 管厂家提供的相关管道安装工艺及方法三、施工准备3。1 掌握外线各管线坐标走向，并结合设计要求及相关法律规范和现场情况编制切实可行的施工方案。3.2 工程材料、施工机械等应在开始施工前准备齐全。3。3 施工供水、供电等必须保证可以正常投入使用。3。4 施工人员必须仔细熟悉图纸，掌握管线的走向及安装要求。3。5 施工前由厂家对施工人员进行安装技术培训,保证施工质量及避开不必要的材料浪费。3.6 土建专业在开工前做好除管道安装和试验以外的其余施工各项的相关准备工作。四、施工工艺流程：施工准备测量放线沟槽开挖及管井砌筑管道垫层铺设管道及附件安装一次回填强度严密性试验二次回填冲洗和消毒五、施工工艺及方法5.1 管道的安装5。1.1 PE 管道与相邻管道之间的水平净距不宜小于施工及维护要求的开槽宽度及设置阀门并附属构筑物要求的宽度。与热力管等高温、高压、有毒管道之间的水平...
