封闭母线安装施工方案设计

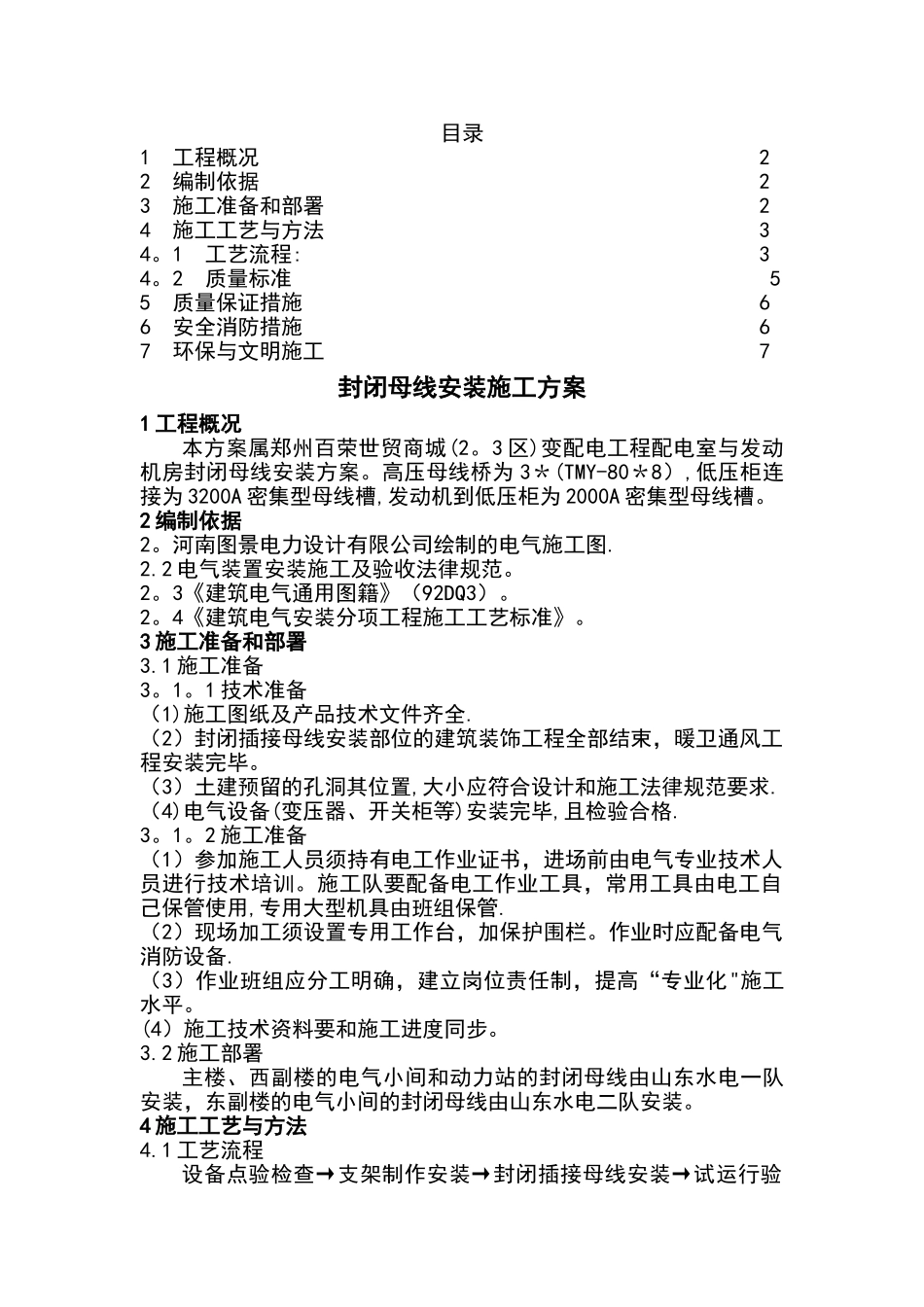

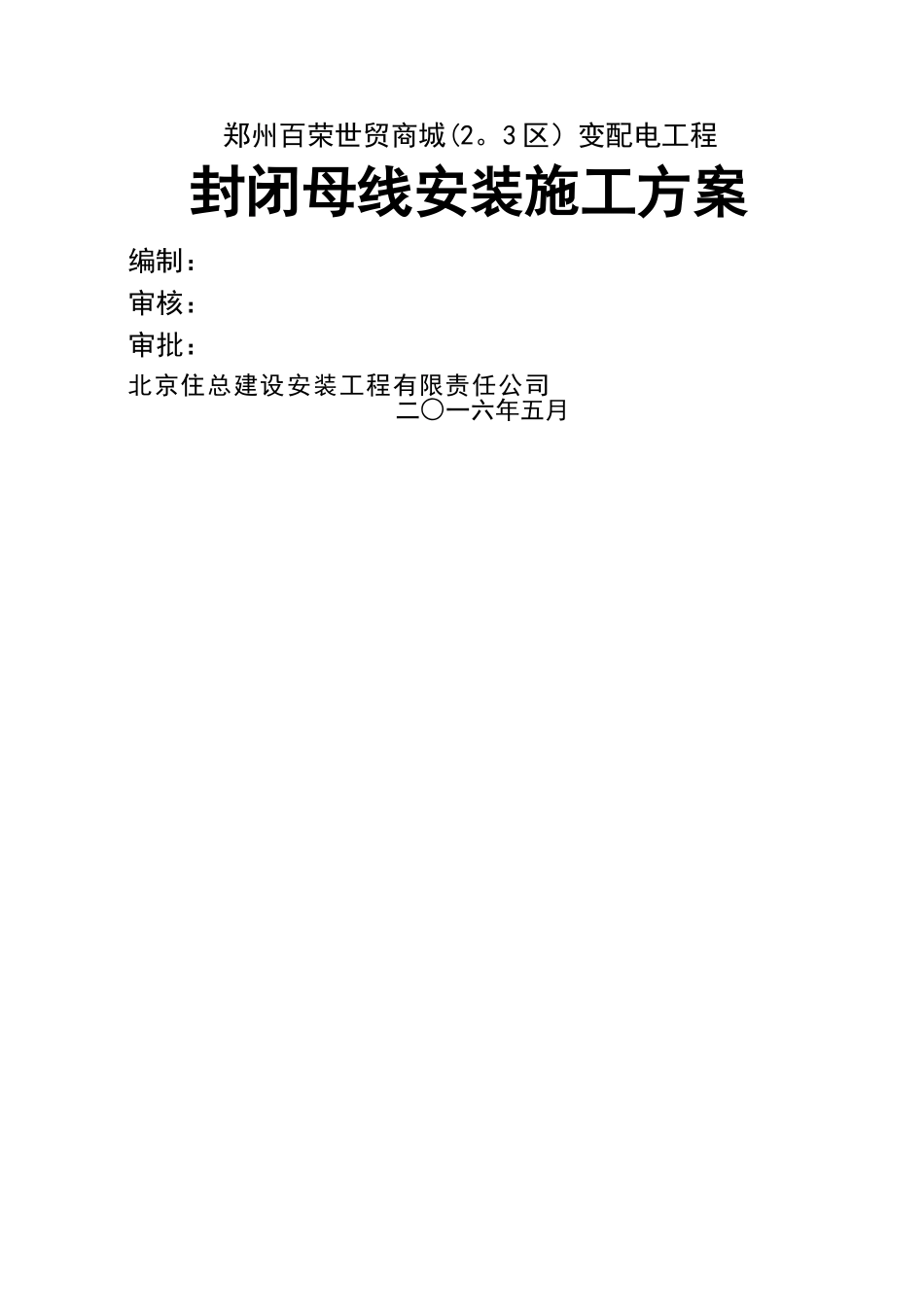

郑州百荣世贸商城(2。3 区）变配电工程封闭母线安装施工方案编制：审核：审批：北京住总建设安装工程有限责任公司 二○一六年五月目录1 工程概况 22 编制依据 23 施工准备和部署 24 施工工艺与方法 34。1 工艺流程: 34。2 质量标准 55 质量保证措施 66 安全消防措施 67 环保与文明施工 7封闭母线安装施工方案1 工程概况本方案属郑州百荣世贸商城(2。3 区)变配电工程配电室与发动机房封闭母线安装方案。高压母线桥为 3＊(TMY-80＊8）,低压柜连接为 3200A 密集型母线槽,发动机到低压柜为 2000A 密集型母线槽。2 编制依据2。河南图景电力设计有限公司绘制的电气施工图.2.2 电气装置安装施工及验收法律规范。2。3《建筑电气通用图籍》（92DQ3）。2。4《建筑电气安装分项工程施工工艺标准》。3 施工准备和部署3.1 施工准备3。1。1 技术准备（1)施工图纸及产品技术文件齐全.（2）封闭插接母线安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。（3）土建预留的孔洞其位置,大小应符合设计和施工法律规范要求.（4)电气设备(变压器、开关柜等)安装完毕,且检验合格.3。1。2 施工准备（1）参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用,专用大型机具由班组保管.（2）现场加工须设置专用工作台，加保护围栏。作业时应配备电气消防设备.（3）作业班组应分工明确，建立岗位责任制，提高“专业化"施工水平。(4）施工技术资料要和施工进度同步。3.2 施工部署主楼、西副楼的电气小间和动力站的封闭母线由山东水电一队安装，东副楼的电气小间的封闭母线由山东水电二队安装。4 施工工艺与方法4.1 工艺流程设备点验检查→支架制作安装→封闭插接母线安装→试运行验收（1）设备点验检查。应有安装单位、监理单位、建设单位和供货单位共同进行，并做好记录。根据装箱单检查设备及附件的规格、数量、品种，应符合设计要求.分段标志清楚齐全，外观无损伤，母线绝缘电阻符合设计要求.(2）支架制作安装。根据施工现场结构类型,支架应采纳角钢或槽钢制作,支架上钻孔应用台钻或手枪钻钻孔,不得用气焊割孔和断料，孔径不得大于固定螺栓直径 2mm。支架安装应固定牢靠,膨胀螺栓固定支架不少于两条,吊架安装螺扣外露 2—4 扣，膨胀螺栓应加平垫和弹簧垫,吊架应用双螺母夹紧，支架焊接处刷防腐油漆应均匀，无遗漏。封闭母线水平敷设时支持点间距不应...
