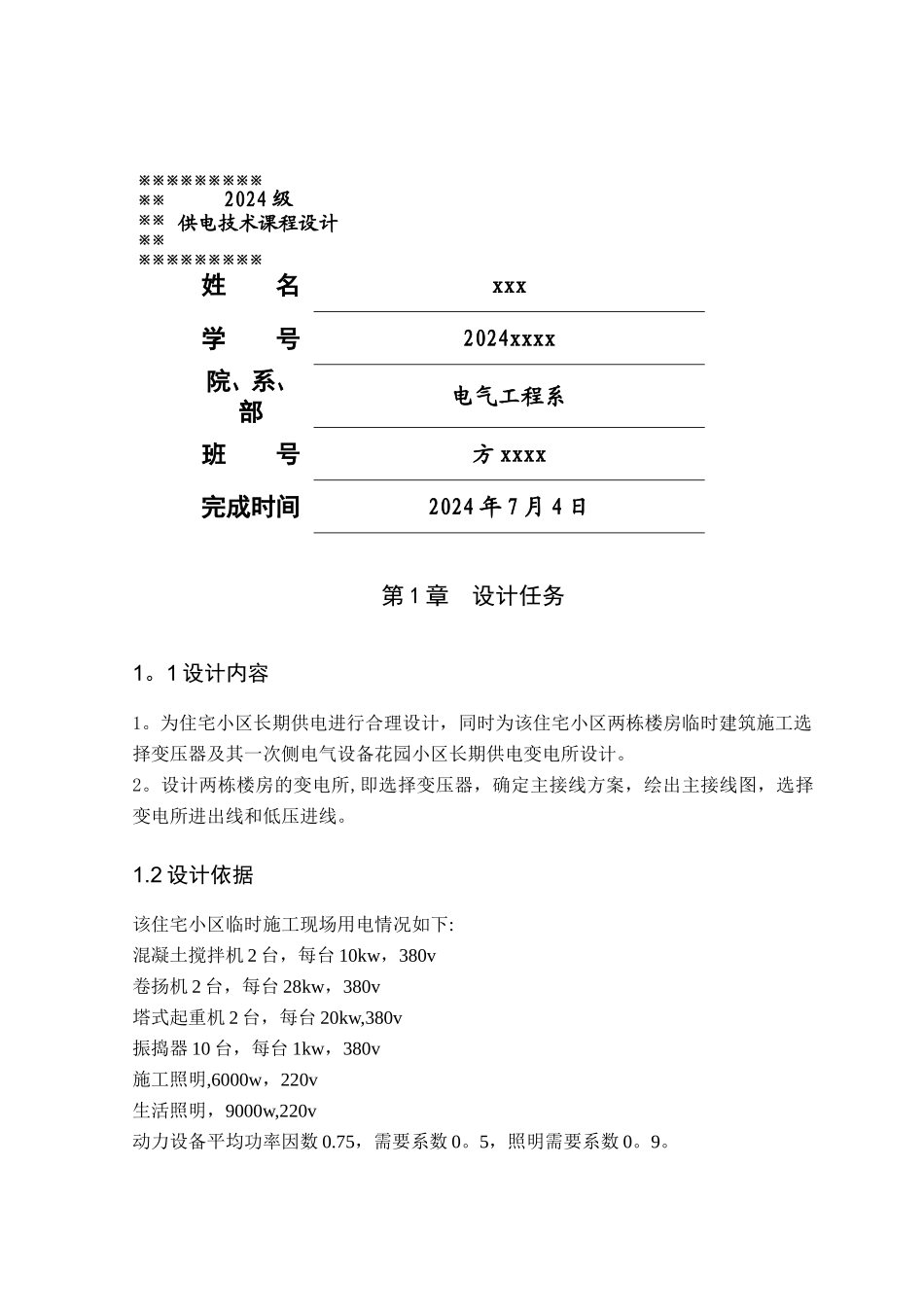

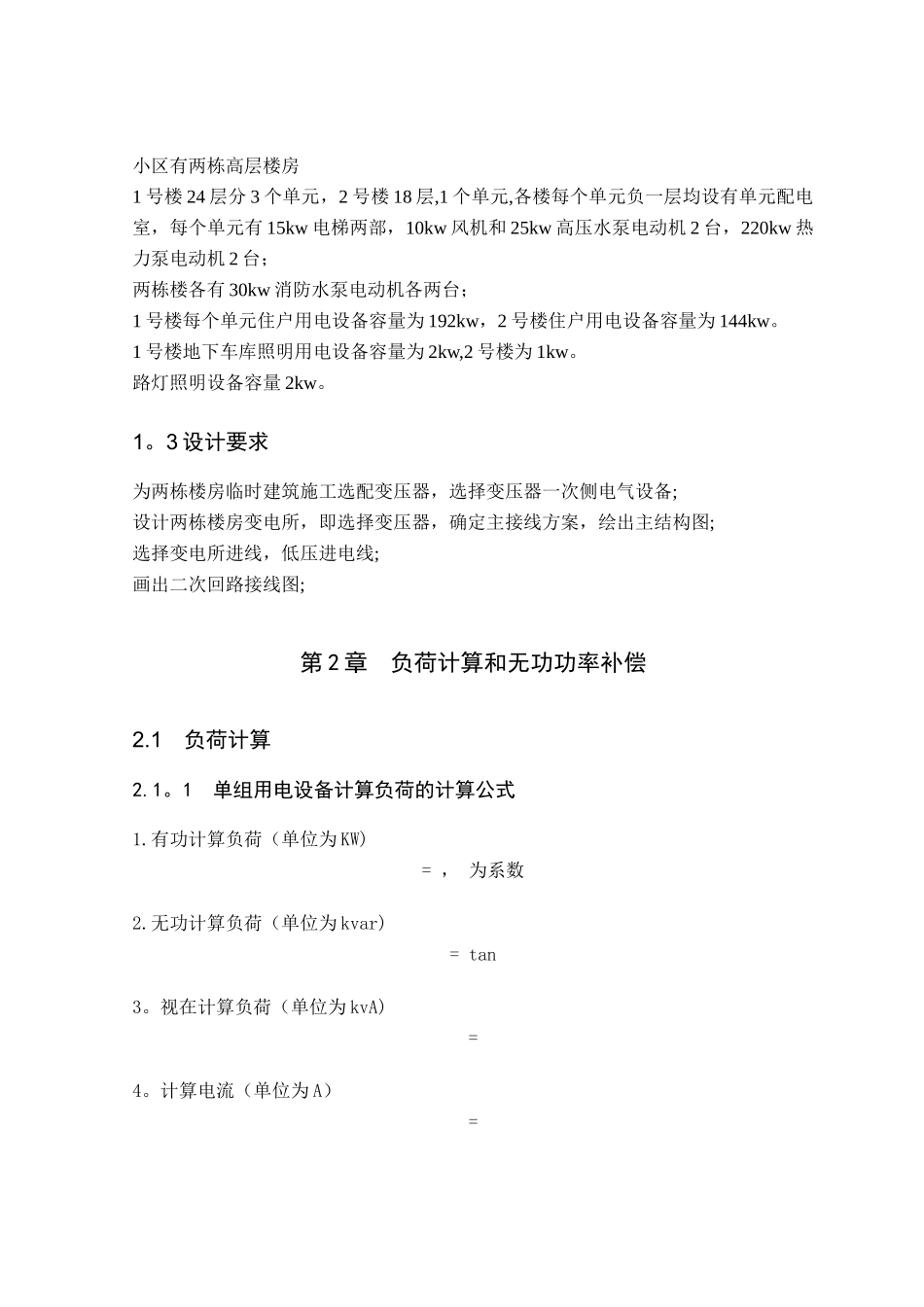

姓 名xxx学 号2024xxxx院、系、部电气工程系班 号方 xxxx完成时间2024 年 7 月 4 日第 1 章 设计任务1。1 设计内容1。为住宅小区长期供电进行合理设计，同时为该住宅小区两栋楼房临时建筑施工选择变压器及其一次侧电气设备花园小区长期供电变电所设计。2。设计两栋楼房的变电所,即选择变压器，确定主接线方案，绘出主接线图，选择变电所进出线和低压进线。1.2 设计依据该住宅小区临时施工现场用电情况如下:混凝土搅拌机 2 台，每台 10kw，380v卷扬机 2 台，每台 28kw，380v塔式起重机 2 台，每台 20kw,380v振捣器 10 台，每台 1kw，380v施工照明,6000w，220v生活照明，9000w,220v动力设备平均功率因数 0.75，需要系数 0。5，照明需要系数 0。9。※※※※※※※※※※※※※※※※※※※※※※※※2024 级供电技术课程设计小区有两栋高层楼房1 号楼 24 层分 3 个单元，2 号楼 18 层,1 个单元,各楼每个单元负一层均设有单元配电室，每个单元有 15kw 电梯两部，10kw 风机和 25kw 高压水泵电动机 2 台，220kw 热力泵电动机 2 台；两栋楼各有 30kw 消防水泵电动机各两台；1 号楼每个单元住户用电设备容量为 192kw，2 号楼住户用电设备容量为 144kw。1 号楼地下车库照明用电设备容量为 2kw,2 号楼为 1kw。路灯照明设备容量 2kw。1。3 设计要求为两栋楼房临时建筑施工选配变压器，选择变压器一次侧电气设备;设计两栋楼房变电所，即选择变压器，确定主接线方案，绘出主结构图;选择变电所进线，低压进电线;画出二次回路接线图;第 2 章 负荷计算和无功功率补偿2.1 负荷计算2.1。1 单组用电设备计算负荷的计算公式1.有功计算负荷（单位为 KW) = ， 为系数2.无功计算负荷（单位为 kvar)= tan3。视在计算负荷（单位为 kvA)=4。计算电流（单位为 A） =为用电设备的额定电压（单位为 KV）2。1。2 多组用电设备计算负荷的计算公式1.有功计算负荷(单位为 KW）=式中是所有设备组有功计算负荷之和,是有功负荷同时系数,可取 0。80～0.90.2.无功计算负荷（单位为 kvar）=是所有设备无功之和；是无功负荷同时系数，可取 0。85～0。95.3。视在计算负荷（单位为 kvA）=4。计算电流（单位为 A）=5.总负荷计算（单位为 KW) 经过计算，得到临时施工现场和小区长期供电的负荷计算表,如表 2—1 所示(额定电压取 380V)表 2—1 临时施工现场和小区长期供电的负荷计算表编号名称类别设...
