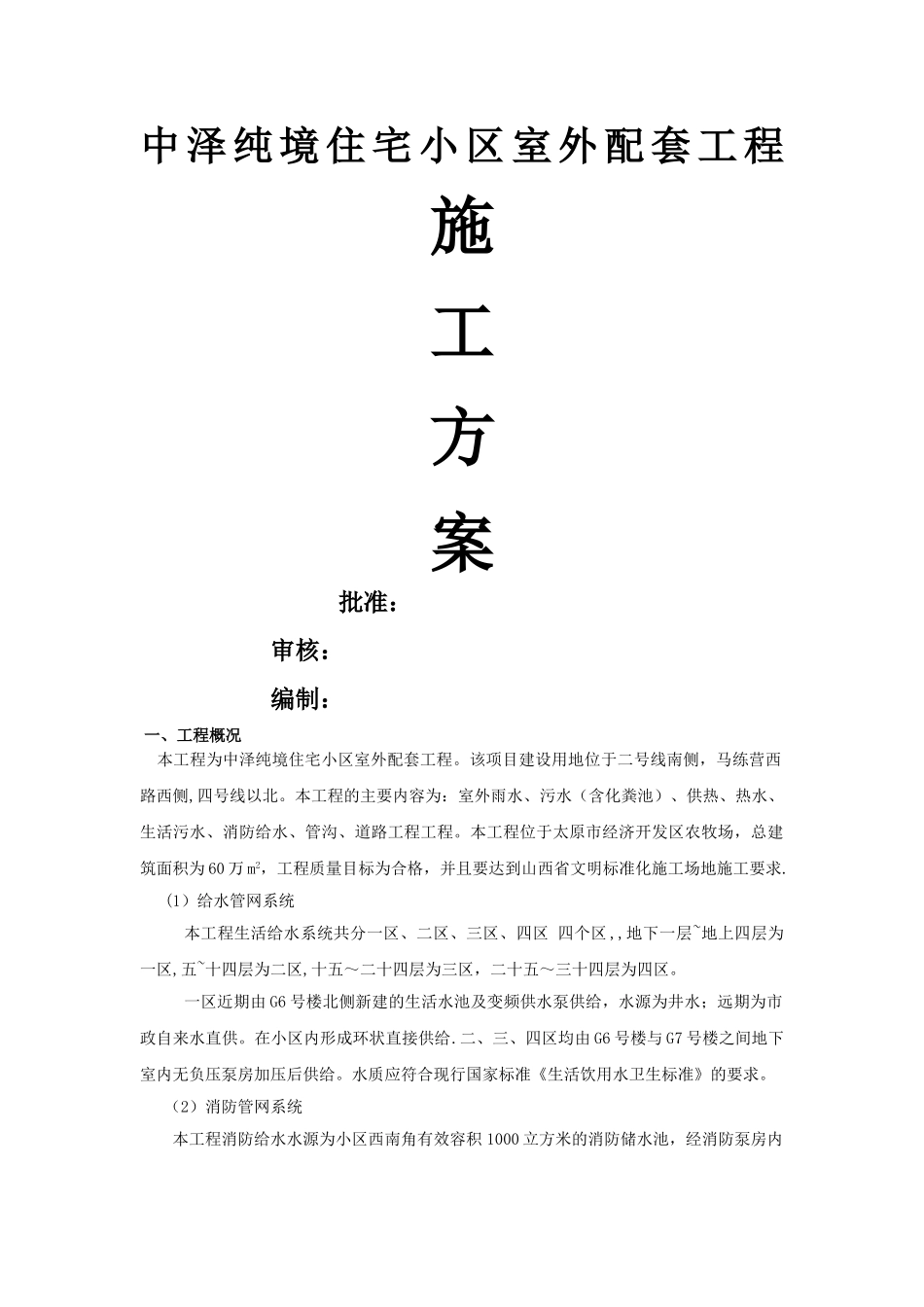

中 泽 纯 境 住 宅 小 区 室 外 配 套 工 程施工方案 批准： 审核： 编制： 一、工程概况 本工程为中泽纯境住宅小区室外配套工程。该项目建设用地位于二号线南侧，马练营西路西侧,四号线以北。本工程的主要内容为：室外雨水、污水（含化粪池）、供热、热水、生活污水、消防给水、管沟、道路工程工程。本工程位于太原市经济开发区农牧场，总建筑面积为 60 万 m2，工程质量目标为合格，并且要达到山西省文明标准化施工场地施工要求.(1）给水管网系统本工程生活给水系统共分一区、二区、三区、四区 四个区 ,,地下一层~地上四层为一区,五~十四层为二区,十五～二十四层为三区，二十五～三十四层为四区。一区近期由 G6 号楼北侧新建的生活水池及变频供水泵供给，水源为井水；远期为市政自来水直供。在小区内形成环状直接供给.二、三、四区均由 G6 号楼与 G7 号楼之间地下室内无负压泵房加压后供给。水质应符合现行国家标准《生活饮用水卫生标准》的要求。（2）消防管网系统本工程消防给水水源为小区西南角有效容积 1000 立方米的消防储水池，经消防泵房内水泵加压后在小区内形成环状供给本小区消防用水。（3）雨、污水管网系统1)污水管线布置及敷设方式：该工程污水管线由各楼前的污水管收集后排入化粪池，经化粪池处理后最终向北向南排入二号线和四号线市政污水管。本工程设计污水量为 1153.58m3，选用 10 号玻璃钢化粪池，有效容积 100m3，清掏周期为 90 天，污水停留时间为 12h.该工程选用 10 号玻璃钢化粪池，有效容积 100m3，有地下水型,地面可过汽车，清掏周期为 90 天,污水停留时间为 12h。2)雨水管线布置及敷设方式： 雨水管线布设依据道路竖向规划,并综合考虑其它地下管线布设情况，在各道路下布设雨水管线，雨水收集后向北向南排入二号线与四号线市政雨水管线。（4）供热管道布置及敷设方式: 热源由小区北侧换热站提供本小区用热.暖通供热管道均采纳无缝钢管，D≤219×6 采纳无缝钢管，材质为 20 号钢;DN〉219×6 采纳螺旋焊接钢管，材质为 Q235—A；焊接连接。管道敷设采纳埋地敷设的供热管网,直埋于冻土层下，坡度为 0。003，本工程采纳高低区供热。供热管道采纳直埋敷设和管沟敷设。（5)弱电线路布置及敷设方式：线路敷设：本工程室外所用弱电线路管线均用 Φ32×7(七孔梅花管)直埋地敷设,管线埋设深度不小于 0。8m 穿越道路、建筑物及明敷时穿钢管保护,钢管应做防腐处理。规划管线...
