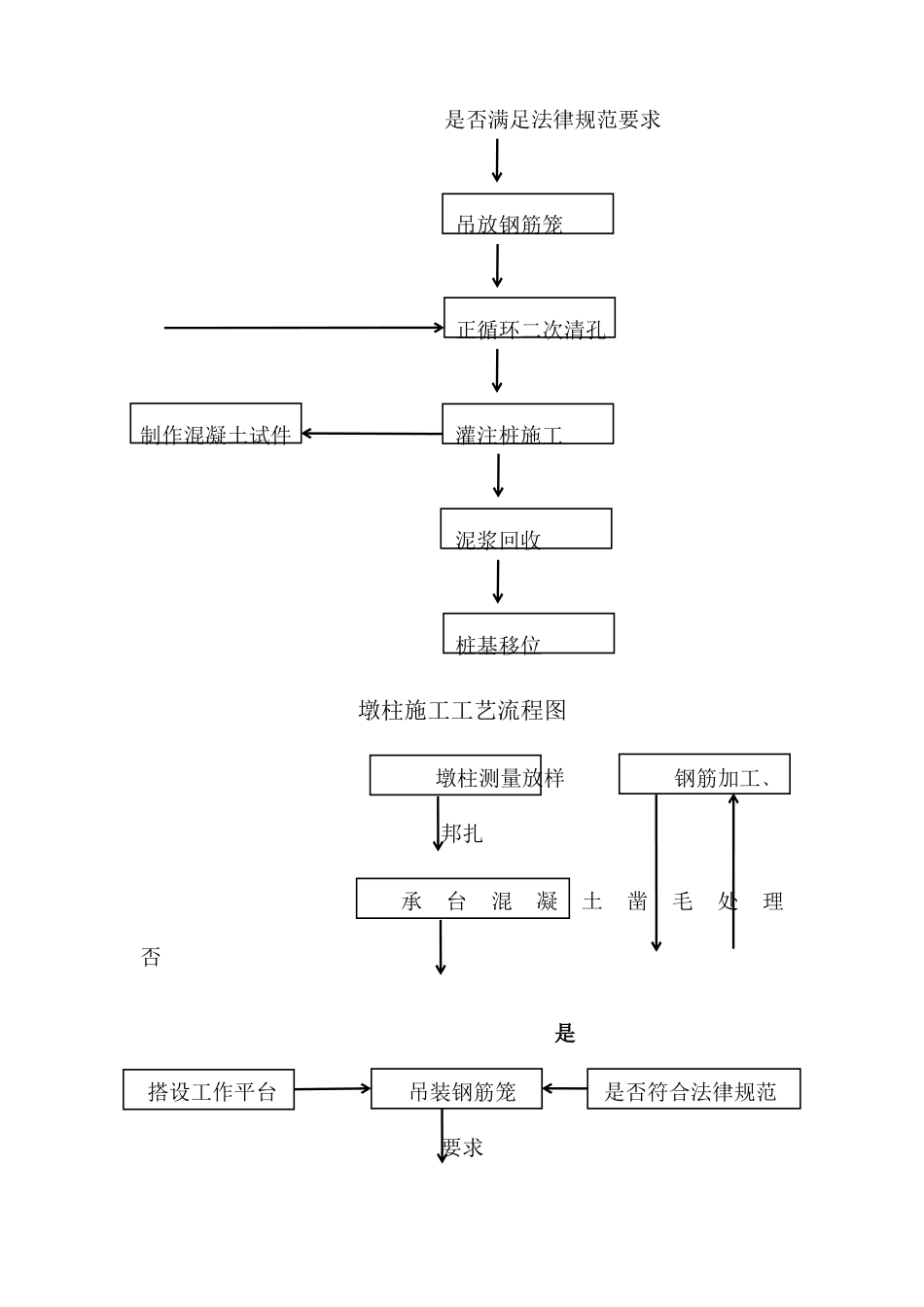

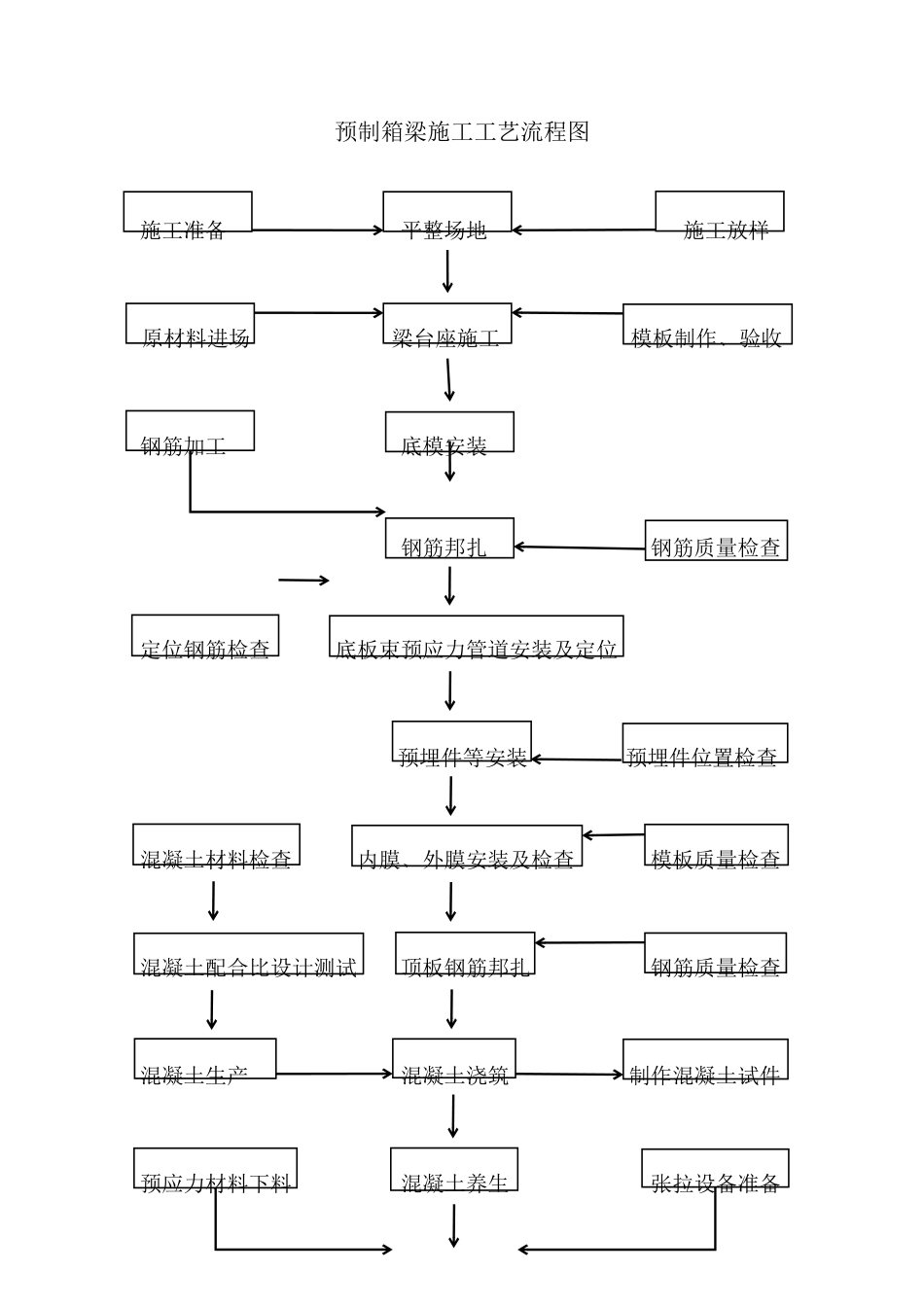

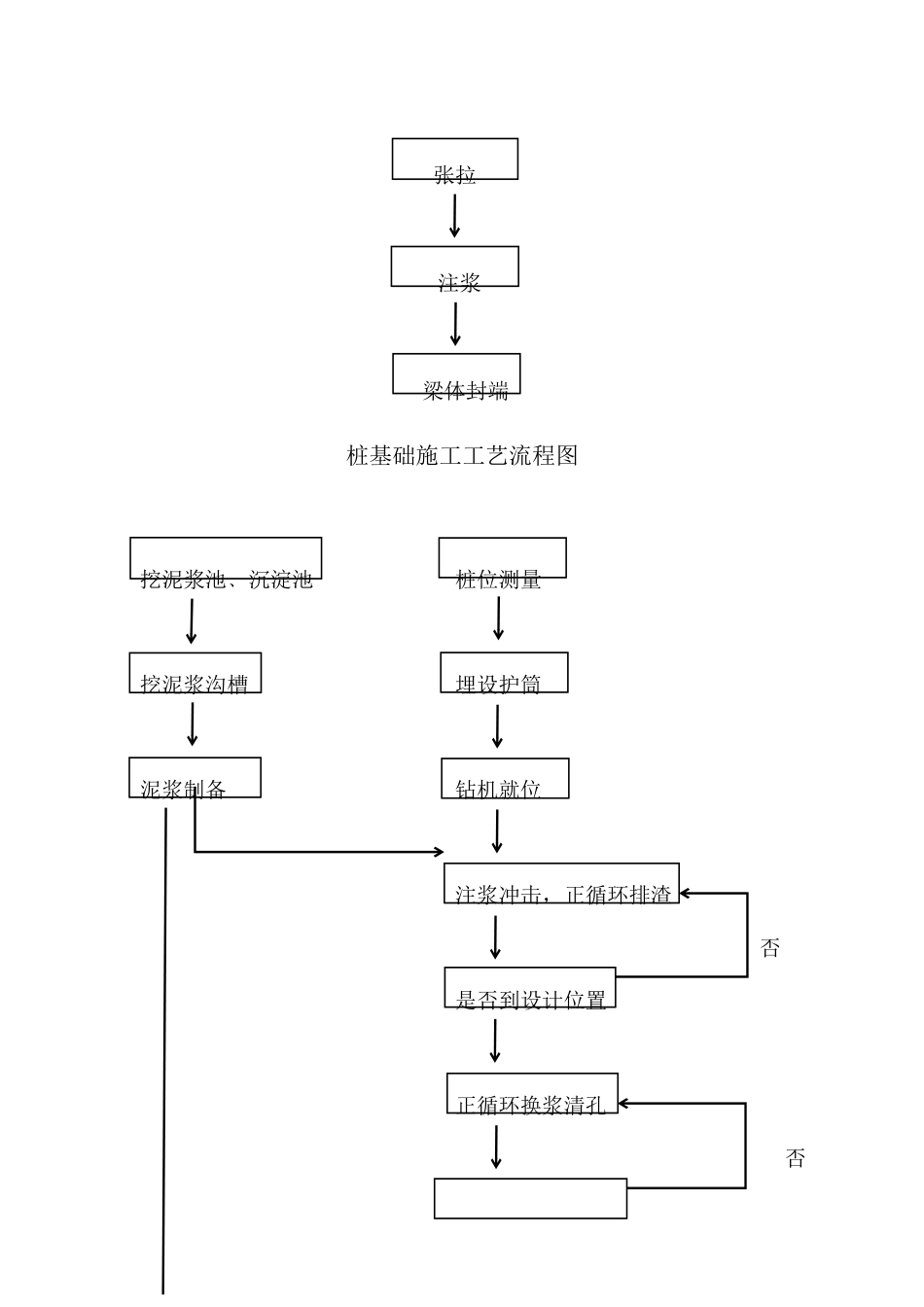

预制箱梁施工工艺流程图施工准备 平整场地 施工放样原材料进场 梁台座施工 模板制作﹑验收钢筋加工 底模安装 钢筋邦扎 钢筋质量检查定位钢筋检查 底板束预应力管道安装及定位预埋件等安装 预埋件位置检查混凝土材料检查 内膜﹑外膜安装及检查 模板质量检查混凝土配合比设计测试 顶板钢筋邦扎 钢筋质量检查混凝土生产 混凝土浇筑 制作混凝土试件预应力材料下料 混凝土养生 张拉设备准备张拉注浆梁体封端桩基础施工工艺流程图挖泥浆池﹑沉淀池 桩位测量挖泥浆沟槽 埋设护筒泥浆制备 钻机就位注浆冲击，正循环排渣 否是否到设计位置正循环换浆清孔否是否满足法律规范要求吊放钢筋笼正循环二次清孔制作混凝土试件 灌注桩施工 泥浆回收桩基移位墩柱施工工艺流程图 墩柱测量放样 钢筋加工﹑邦扎承台混凝土凿毛处理 否搭设工作平台 吊装钢筋笼 是否符合法律规范要求是安装模板 浇筑混凝土 制作混凝土试件拆除模板混凝土养生系梁施工工艺流程图测量放样 搭设脚手架钢筋加工﹑邦扎 支撑系统安装钢筋检查是否符合法律规范 底模安装 是 钢筋安装 安装侧模 混凝土浇筑 制作混凝土试件 混凝土养生 拆模﹑脚手架盖梁施工工艺流程图墩柱顶面清理﹑凿毛支架施工底模铺设 钢筋邦扎 钢筋加工 否是否符合法律规范规定侧模安装 浇筑混凝土 制作混凝土试件拆模﹑支架混凝土养生桥面铺装及现浇层施工工艺流程图测量放样梁顶凿毛﹑清理钢筋网邦扎﹑焊接保护层调整 否铸铁泄水管安放等复测高程 是否符合设计标准 是 浇筑混凝土现浇层 制作混凝土试件混凝土养生刷涂或喷涂水泥基渗透型防水涂料复测高程 浇筑面层混凝土 制作混凝土试件收浆﹑拉毛混凝土覆盖养生桥梁引道工程施工工艺流程图测量放样清楚表面杂物 回填土填筑﹑整平 否 平整度﹑横坡是否合格机械压实 否压实度检测 是否符合设计标准测量放样 填筑防冻层砂砾﹑平整 否平整度﹑横坡是否合格机械压实 否压实度检测 是否符合设计标准水泥稳定碎石拌合 测量放样 否 校核高程是否符合设计标准 摊铺水泥稳定碎石 7 天浸水无侧限抗压强度检测初压整平测定压实度是否合格 复压﹑终压 水泥稳定碎石养护验收合格水泥混凝土拌合 测量放样 是 否是否满足设计要求 模板支护复测高程摊铺混凝土﹑振捣收浆﹑拉毛拆模﹑切缝覆盖养生
