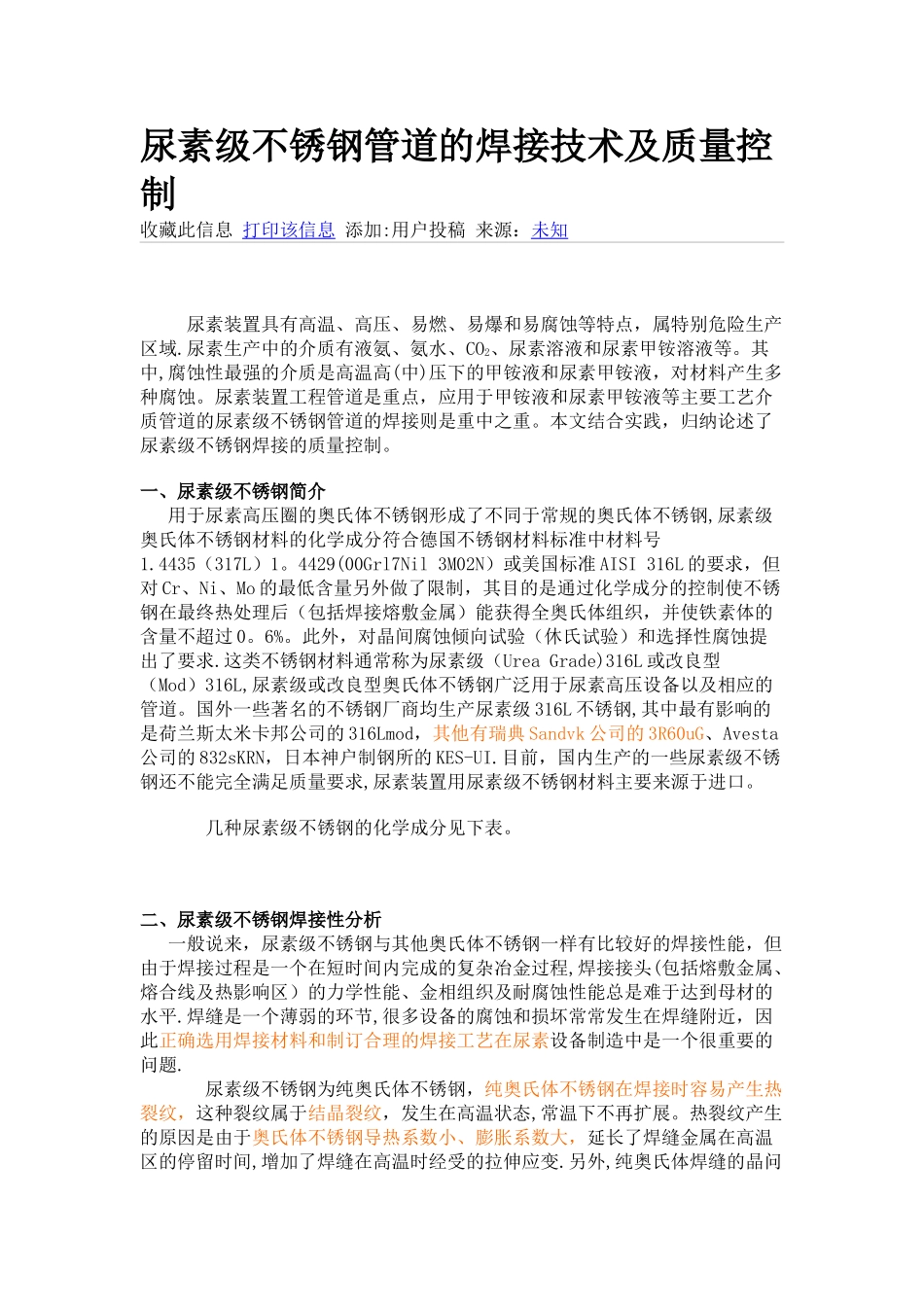

尿素级不锈钢管道的焊接技术及质量控制收藏此信息 打印该信息 添加:用户投稿 来源：未知 尿素装置具有高温、高压、易燃、易爆和易腐蚀等特点，属特别危险生产区域.尿素生产中的介质有液氨、氨水、CO2、尿素溶液和尿素甲铵溶液等。其中,腐蚀性最强的介质是高温高(中)压下的甲铵液和尿素甲铵液，对材料产生多种腐蚀。尿素装置工程管道是重点，应用于甲铵液和尿素甲铵液等主要工艺介质管道的尿素级不锈钢管道的焊接则是重中之重。本文结合实践，归纳论述了尿素级不锈钢焊接的质量控制。 一、尿素级不锈钢简介 用于尿素高压圈的奥氏体不锈钢形成了不同于常规的奥氏体不锈钢,尿素级奥氏体不锈钢材料的化学成分符合德国不锈钢材料标准中材料号1.4435（317L）1。4429(00Grl7Nil 3M02N）或美国标准 AISI 316L 的要求，但对 Cr、Ni、Mo 的最低含量另外做了限制，其目的是通过化学成分的控制使不锈钢在最终热处理后（包括焊接熔敷金属）能获得全奥氏体组织，并使铁素体的含量不超过 0。6%。此外，对晶间腐蚀倾向试验（休氏试验）和选择性腐蚀提出了要求.这类不锈钢材料通常称为尿素级（Urea Grade)316L 或改良型（Mod）316L,尿素级或改良型奥氏体不锈钢广泛用于尿素高压设备以及相应的管道。国外一些著名的不锈钢厂商均生产尿素级 316L 不锈钢,其中最有影响的是荷兰斯太米卡邦公司的 316Lmod，其他有瑞典 Sandvk 公司的 3R60uG、Avesta公司的 832sKRN，日本神户制钢所的 KES-UI.目前，国内生产的一些尿素级不锈钢还不能完全满足质量要求,尿素装置用尿素级不锈钢材料主要来源于进口。 几种尿素级不锈钢的化学成分见下表。 二、尿素级不锈钢焊接性分析 一般说来，尿素级不锈钢与其他奥氏体不锈钢一样有比较好的焊接性能，但由于焊接过程是一个在短时间内完成的复杂冶金过程,焊接接头(包括熔敷金属、熔合线及热影响区）的力学性能、金相组织及耐腐蚀性能总是难于达到母材的水平.焊缝是一个薄弱的环节,很多设备的腐蚀和损坏常常发生在焊缝附近，因此正确选用焊接材料和制订合理的焊接工艺在尿素设备制造中是一个很重要的问题. 尿素级不锈钢为纯奥氏体不锈钢，纯奥氏体不锈钢在焊接时容易产生热裂纹，这种裂纹属于结晶裂纹，发生在高温状态,常温下不再扩展。热裂纹产生的原因是由于奥氏体不锈钢导热系数小、膨胀系数大，延长了焊缝金属在高温区的停留时间,增加了焊缝在高温时经受的拉伸应变.另外,纯奥氏体焊缝的晶问往往存在低熔点的夹...
