屋面压型钢板施工方案

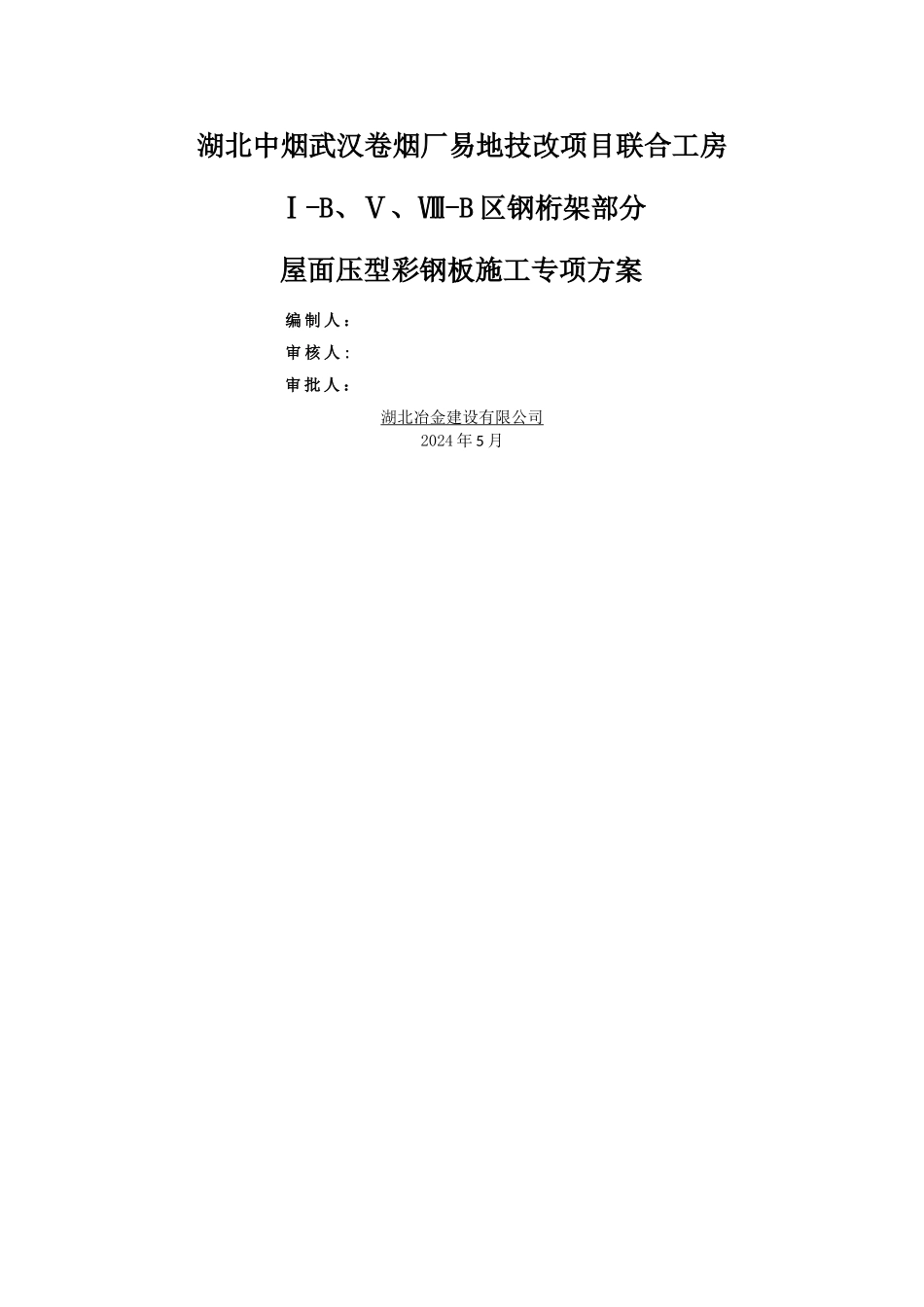

湖北中烟武汉卷烟厂易地技改项目联合工房Ⅰ-B、Ⅴ、Ⅷ-B 区钢桁架部分 屋面压型彩钢板施工专项方案编 制 人 ：审 核 人 :审 批 人 ：湖北冶金建设有限公司2024 年 5 月目 录第一章、编制依据第二章、工程概况第三章、压型钢板施工方法第一章 编制依据一、编制依据1、湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程机械工业第六设计讨论院设计一次图（图号：0001—301B—12）及鄂州市建筑设计院深化设计图纸。2、湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程二次招标文件(项目编号：HBCZ—0903472—120248）及工程施工合同（鄂冶建经合施字（2024)第 021 号）。3、湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程施工组织设计.4、国家法律规范及标准《钢结构工程施工质量验收法律规范》 GB50205—2001 《建筑工程施工质量验收统一标准》GB50300—2001《压型钢板、夹芯板屋面及墙体建筑构造》 01J925—1 《建筑设计防火法律规范》GB50016-2024二、工程概况我公司承建湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程结构类型为钢桁架及钢彩板屋面，共有 3 个区，分别为Ⅰ—B 区（该区共有 4563m2)、Ⅴ区(该区共有 5832m2）及Ⅷ-B 区(该区共有10260m2),跨度为 18m、21m 及 27m，柱间距离为 9m.钢结构材质为Q345B，结构连接方式为扭剪型高强螺栓连接及焊接连接,高强螺栓的主要规格有 M24 及 M22 两种。钢柱及屋面梁为 H 型板拼结构，天沟为不锈钢材质,檩条为高频焊 H 型钢，屋面板为 YX75—200-600 型镀锌彩钢板。根据图纸设计钢柱要求抛丸除锈不刷油漆，除锈等级达到 Sa2。5,钢梁要求防火涂料涂层保护，防火等级为一级,构件耐火极限为 2 小时。三、屋面压型钢板施工方法1、压型钢板进场检验标准.1.1 压型金属板成型后，表面洁净、无明显凹凸和褶皱. 1.2 板面涂、镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷。1.3 压型金属板的尺寸允许偏差应符合下表要求.压型钢板的尺寸允许偏差（mm）项目允许偏差板长≤10M＋5。0≥10M＋10波距＋2。0波高压型钢板截面高度≤70±1.5截面高度〉70±2.0在测量长度/1 的范围内20注:/1 为测量长度，指板长扣除两端各 0。5m 后的实际长度（小于10m）或扣除后任选的 10m 长度1。4、压型金属板施工制作的允许偏差压型金属板施工制作的允许偏差（mm）项 目允许偏差压型钢板的覆盖宽度截面高度≤70＋10。0，，2。0截面高度〉70＋6.0,,2.0板长±9。0横向剪切偏差6。0泛...
