屋面安全防护悬挑脚手架施工方案

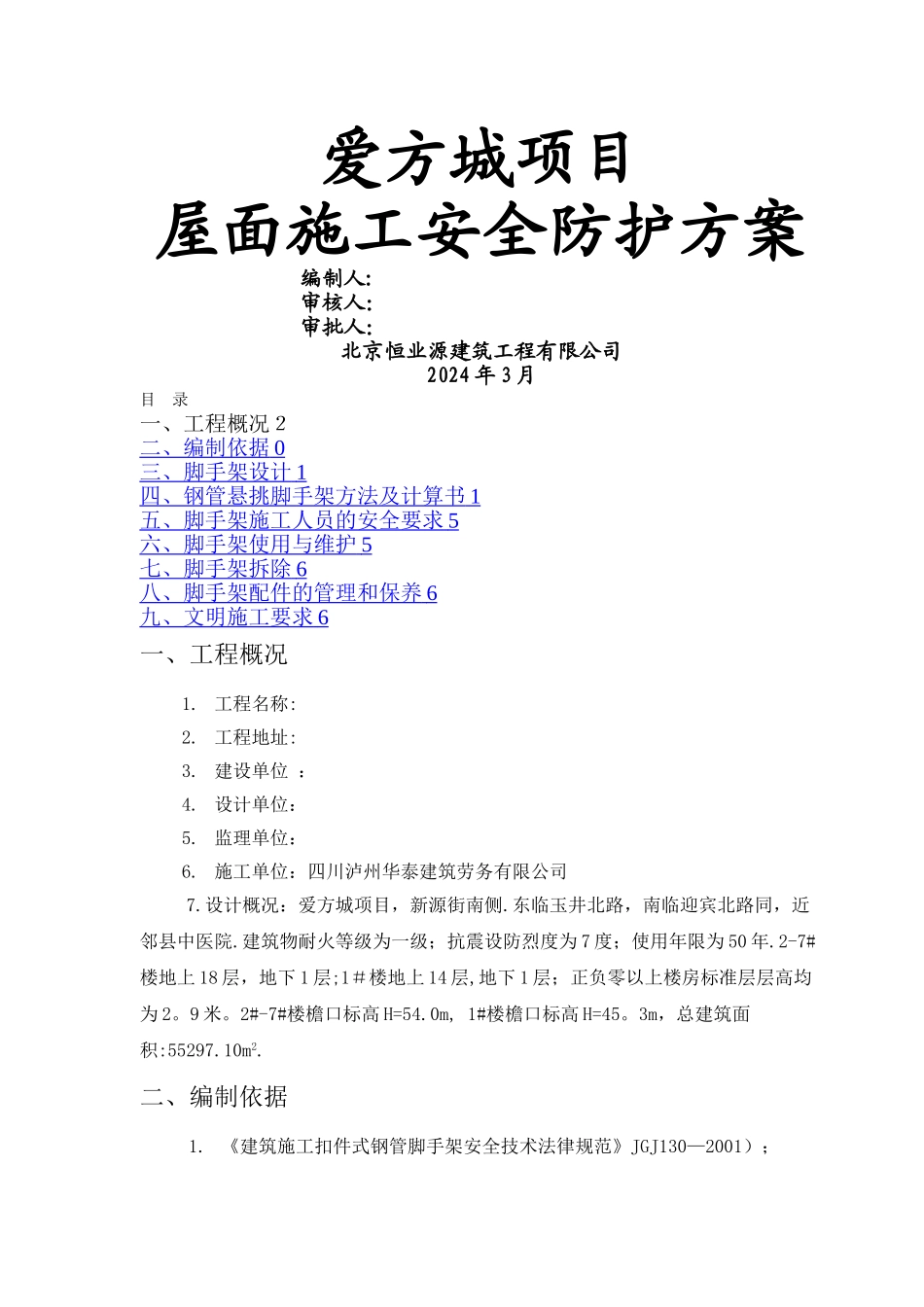

爱方城项目屋面施工安全防护方案编制人:审核人：审批人：北京恒业源建筑工程有限公司2024 年 3 月目 录一、工程概况２二、编制依据 0 三、脚手架设计 1 四、钢管悬挑脚手架方法及计算书 1 五、脚手架施工人员的安全要求 5 六、脚手架使用与维护 5 七、脚手架拆除 6 八、脚手架配件的管理和保养 6 九、文明施工要求 6 一、工程概况1. 工程名称:2. 工程地址:3. 建设单位 ：4. 设计单位：5. 监理单位：6. 施工单位：四川泸州华泰建筑劳务有限公司7.设计概况：爱方城项目，新源街南侧.东临玉井北路，南临迎宾北路同，近邻县中医院.建筑物耐火等级为一级；抗震设防烈度为 7 度；使用年限为 50 年.2-7#楼地上 18 层，地下 1 层;1＃楼地上 14 层,地下 1 层；正负零以上楼房标准层层高均为 2。9 米。2#-7#楼檐口标高 H=54.0m, 1#楼檐口标高 H=45。3m，总建筑面积:55297.10m2.二、编制依据1. 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130—2001）；2. 《建筑结构荷载法律规范》(GB 50009—2001)；3. 《建筑施工安全检查标准》（JGJ59—99）;4. 《建筑施工高处作业安全技术法律规范》（JGJ80—91）；5. 《建筑施工手册》第四版.三、脚手架设计一、脚手架形式的选择根据本工程实际情况，本着安全、经济、有用、搭拆方便的原则拟采纳钢管悬挑脚手架施工方案。悬挑架设计考虑屋面工程施工使用。方案以屋面施工安全防护用脚手架为设计目标。二、脚手架在本工程中的应用根据本工程的具体情况,采纳钢管悬挑双排脚手架施工方案，1＃楼由十四层悬挑,斜撑钢管支撑于十三层；2—3＃楼由十八层悬挑，斜撑钢管支撑于十七层.四、钢管悬挑脚手架方法及计算书1）构造脚手架用 Φ48×3。5 钢管和扣件搭设成双排架，立杆横距 lb=0.9m，纵距la=1。5m，步距 h=1。5m，内立杆距建筑物外挑板距离为 0.3m；搭设方式见下图。水平悬挑钢管设置于窗洞口处,外墙无窗洞口处，采纳 100mm 水钻在剪力墙上钻孔后，穿孔设置水平悬挑钢管.脚手架搭设须高出屋面檐口不小于 1。5m.脚手架最大搭设高度 12m。连墙件采纳钢管，窗洞口处实行如下图拉结方式与建筑物进行拉结。连墙件从架体的第一步开始设置，水平间距按 3 跨(即 4。5m）设置。结构施工荷载标准值为 3KN/m2，装修施工荷载标准值为 2KN/m2。作业层设置栏杆、挡脚板。脚手架支撑采纳斜撑钢管支撑上部架体，内外斜撑的间距同立杆纵距。斜撑钢管支撑于下层窗台处...
