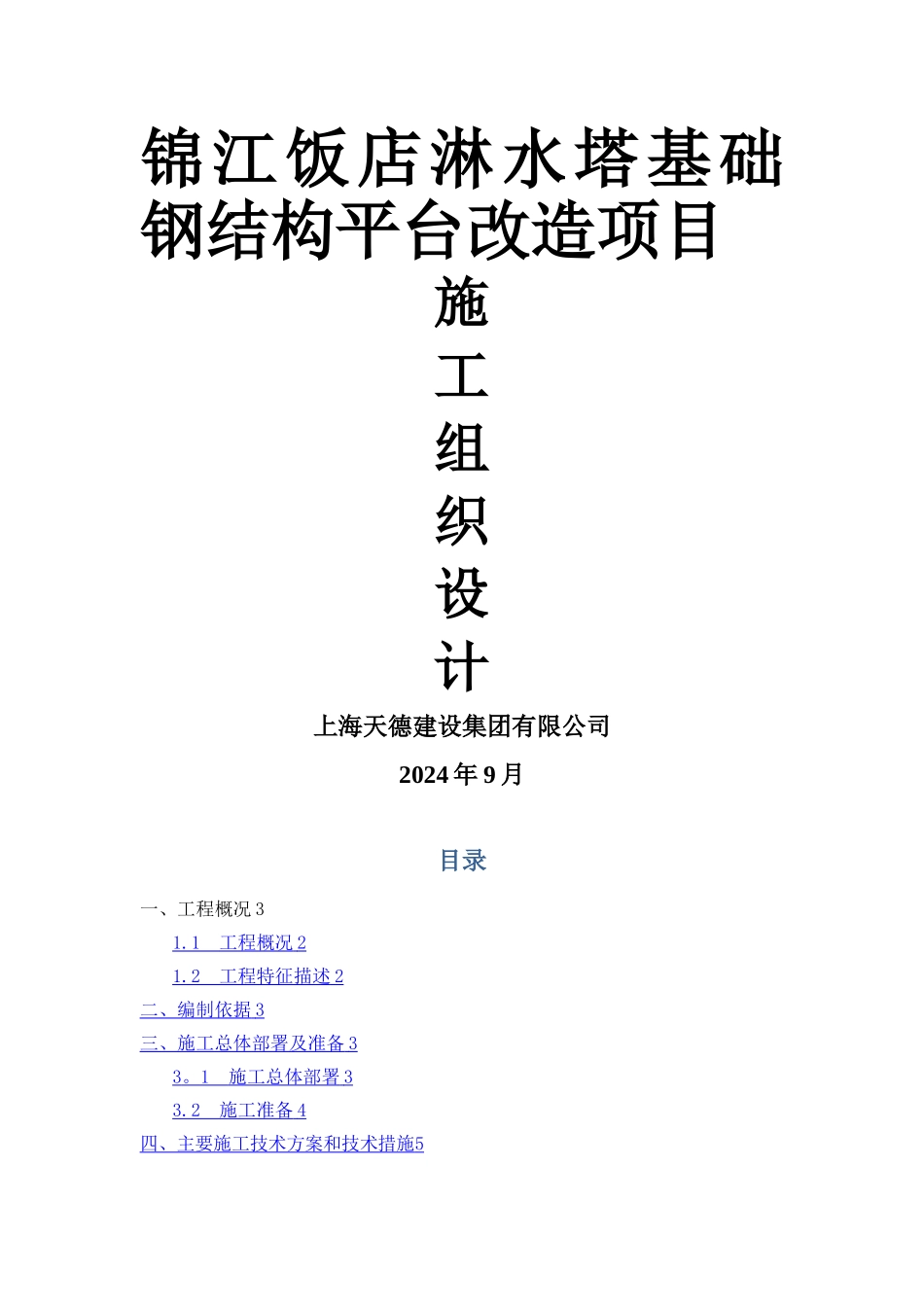

锦江饭店淋水塔基础钢结构平台改造项目施工组织设计上海天德建设集团有限公司2024 年 9 月目录一、工程概况 31.1 工程概况 2 1.2 工程特征描述 2 二、编制依据 3 三、施工总体部署及准备 3 3 。 1 施工总体部署 3 3.2 施工准备 4 四、主要施工技术方案和技术措施 5 4 。 1 基础施工 5 4.2 钢结构构件制作 7 4 。 3 钢结构吊装 7 五、工期保证措施 12 六、质量保证措施 12 6.1 质量目标 12 6 。 2 质量保证体系 12 6.3 质量管理措施 12 6 。 4 质量控制措施 13 6. 5 过程控制 13 6 。 6 质量保证施工措施 14 七、安全保证措施 14 7.1 安全目标 14 7 。 2 建立健全安全管理机构 14 7 。 3 落实安全目标责任制 15 7 。 4 施工安全措施 15 八、文明施工保证措施 15 8.1 文明施工目标 15 8 。 2 文明施工保证措施 15 一、工程概况1。1 工程概况本工程为《锦江饭店淋水塔基础钢结构平台改造项目》,座落在茂名南路59 号,施工面积约为 348 平方米。本工程要求改造基础钢结构平台及土建装饰的配套工程。1.2 工程特征描述1。2。1 本钢结构工程覆盖范围1、钢结构基础平台;2、检修平台.1。2。2 本钢结构工程的特性数据1、钢架的最大跨距为 28。6 米，高度约为 20 米，总覆盖面积为 348 平方米；2、钢架用材为 Q235B 板材,由钢结构加工厂焊接拼装成工字型钢，并按图加工成钢构件，运到现场进行安装;3、现场安装主要用高强度螺栓连接；1.2。3 本钢结构工程的吊装方法根据现场实际情况，吨位较大的汽车吊无法进入施工区，故本工程系采纳一台 8t 小型汽吊进行吊装.二、编制依据1、建设工程设计图纸和施工场地现场勘查所获得的资料.2、我公司资源情况及类似工程施工经验。3、我公司 ISO9002 标准质量体系文件。4、《钢结构设计法律规范》GB50007-20245、《冷弯薄壁型钢结构技术规程》GB50018—20246、《碳素结构钢》GBJ700-887、《碳钢焊条》GBJ5117—858、《建筑钢结构焊接技术规程》JGJ81—20249、《钢结构高强度螺栓、连接的设计、施工及验收规程》JGJ82—9110、《钢结构工程施工质量验收规程》GB50755—202411、《钢结构工程质量检验评定标准》GB50221-95三、施工总体部署及准备3。1 施工总体部署3.1。1 施工总体流程钢件制作穿插施工施工准备测量定位基坑开挖混凝土基础施工基础验收及回填钢结构柱、梁等吊装施工3.1。2 施工机械部署...
